cad中想要设计一款立体的管道，该怎么绘制呢？下面我们就来看看详细的教程。

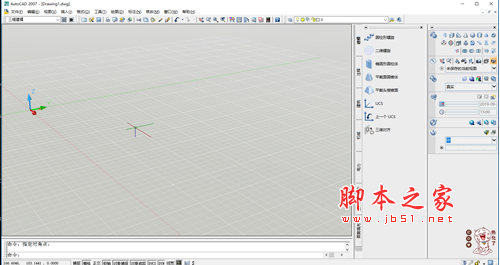

1、我用的版本是CAD2007，所以我就先来介绍下CAD2007里如何绘制立体图形，首先打开我们的CAD

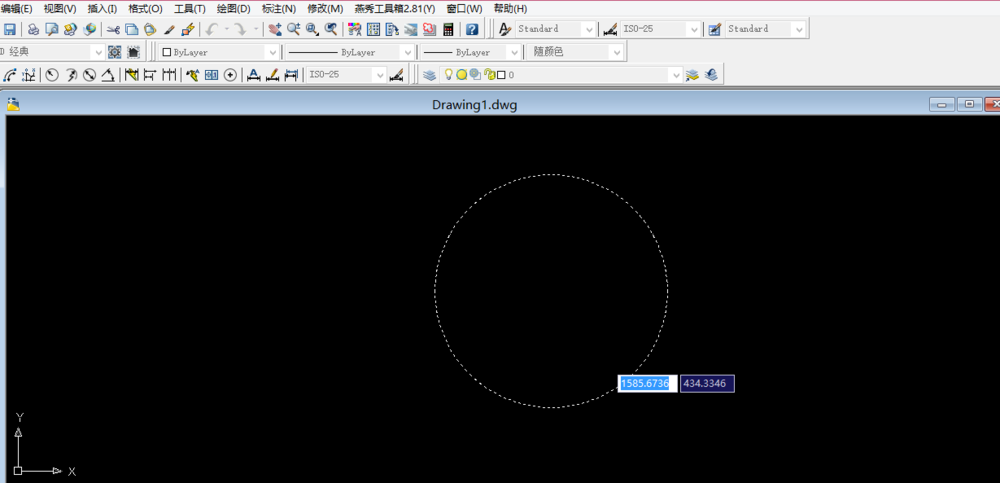

2、我先来介绍画出一根立体管道吧，先画出一个平面大圆来

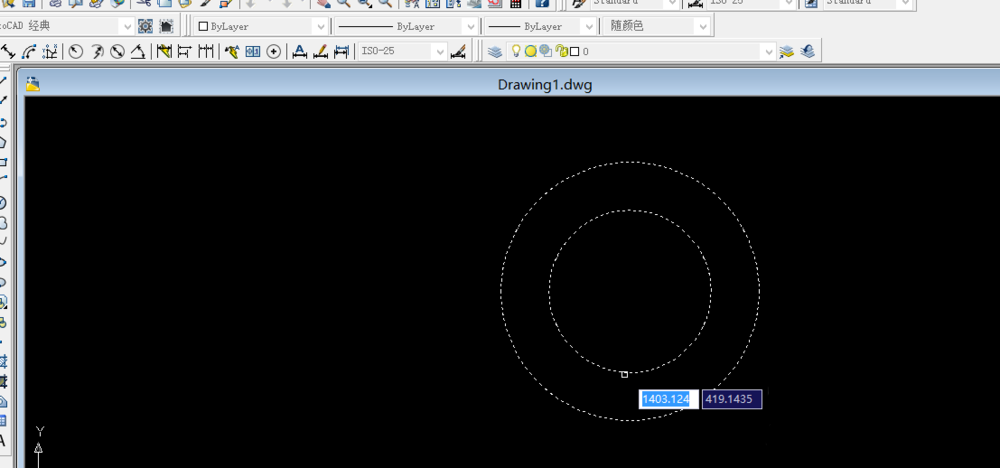

3、再在大圆的里面画出一个小圆，只要比大圆小，就可以了（你画的这个小圆直接关系到，最后你画出的这个立体的管道了厚度）前提是同一个圆心，否测这个管道将不圆，如图所示：

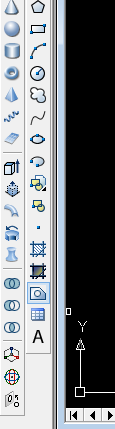

4、然后我们要点击这个图标来，创建面域（这两个圆里面不可以有别的线条，否测面域不会创建成功）

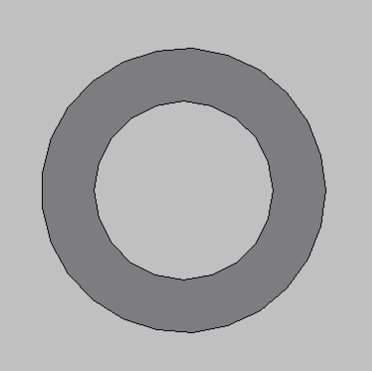

5、这样的话，这个面域就创建成功了，接下来，我们点击这个图标，这个叫做差集图标，也就是不用大圆减去这个小圆的面域，这样里面就成了一个空心的

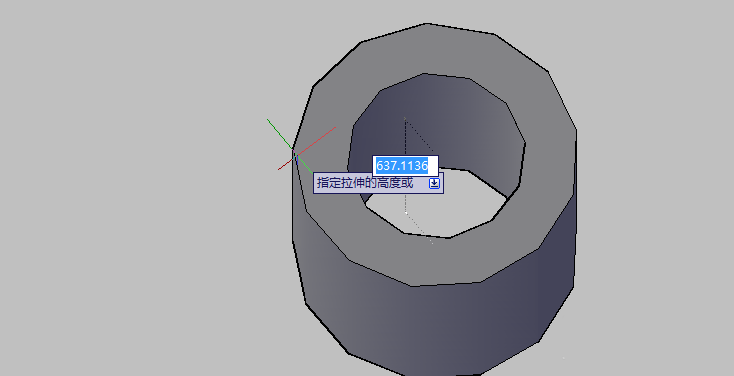

6、其实这样就有了这个管道的大致模样了，最后我们再点击这个按钮，这个叫做拉伸，把这个管道拉成你想要的长度就可以了
以上就是cad绘制立体管道图形的教程，希望大家喜欢，请继续关注脚本之家。
