cad中的图形想要进行指定旋转角度进行旋转，该怎么实现呢？下面我们就来看看详细的教程。

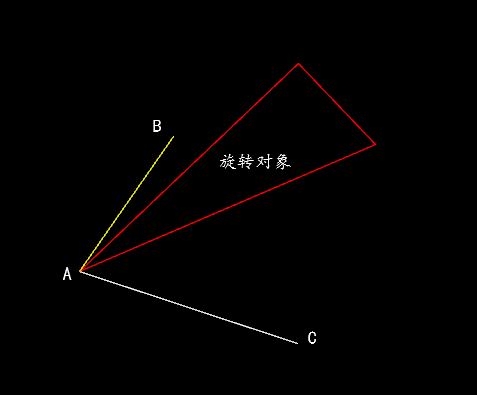

1、选择需要旋转的对象，本例选择图中红色三角形，预期目的是将其以A点为旋转中心，AB为基准线旋转至AC方向。
注：建议如果是较零散的数据最好合并成块进行旋转，这样不容易遗漏对象。

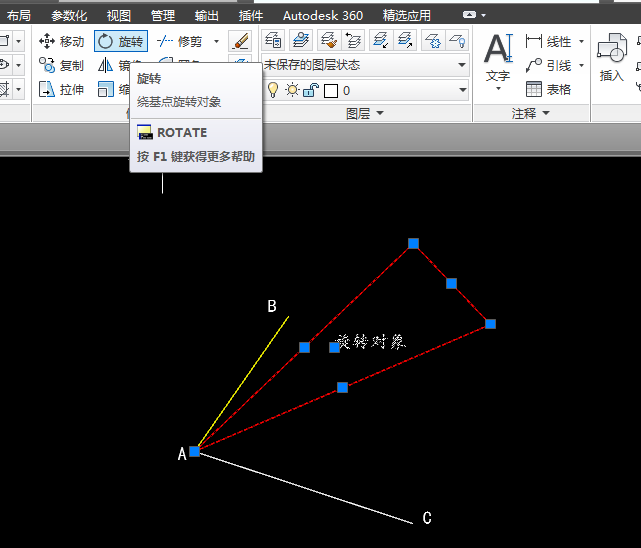

2、选择工具栏中旋转命令，或者在命令窗口输入"rotate"后回车。

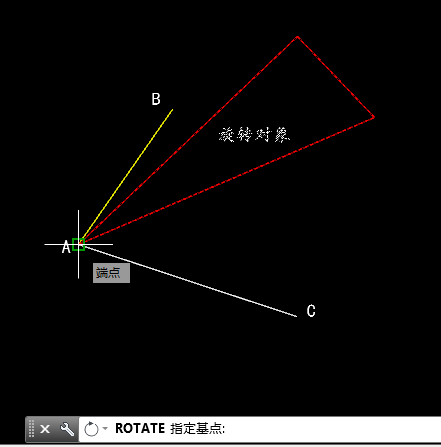

3、依据命令提示选择旋转基点，即旋转中心A点（开启对象捕捉）。

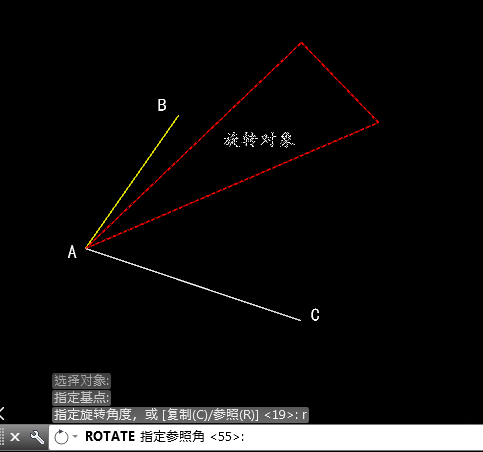

4、根据提示输入旋转角度或参考对象旋转，可以选择输入指定旋转角度或进一步指定参考角度。直接输入角度简单，不细说，只要注意正数为逆时针旋转，度分秒转化为度的小数位或按照##d##'##"输入。本例主要介绍指定参考角度，也就是输入r，回车。

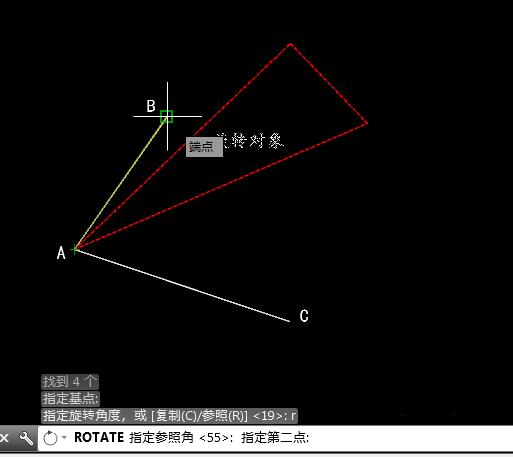

5、之后按提示要求选中A点和B点即为指定原方向

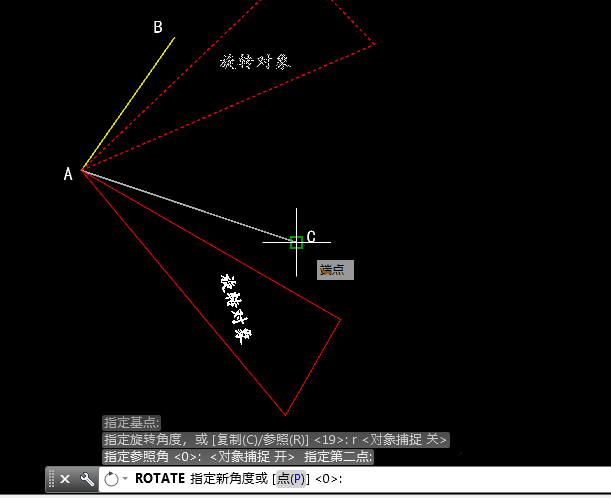

6、选中C点为新方向，完成图形旋转。
以上就是cad指定角度旋转图形的教程，希望大家喜欢，请继续关注脚本之家。
