cad掌握块的定义及编辑是很基础的知识，今天我们就来举实例看看cad自定义块和编辑块的教程。

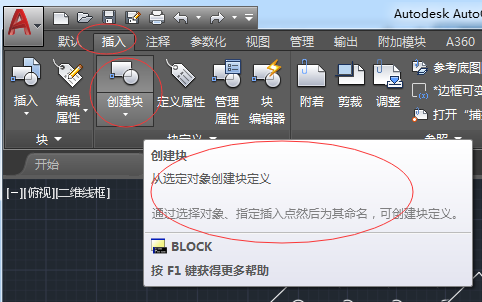

1、打开软件，点击上方工具栏中的：插入-创建块。

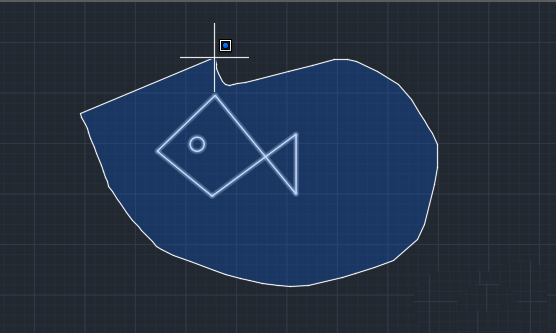

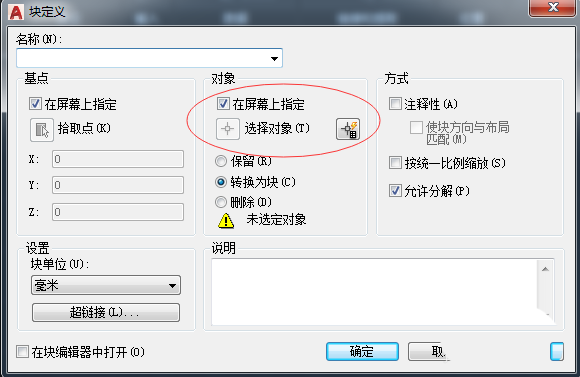

2、在块定义工具栏中，“对象”一栏中去掉在“屏幕上指定”，然后点击选择对象右侧图示位置，然后选中图中要定义为块的图形，选中后，点击空格退回到工具栏中。

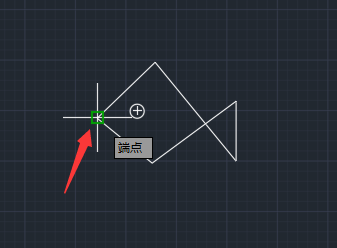

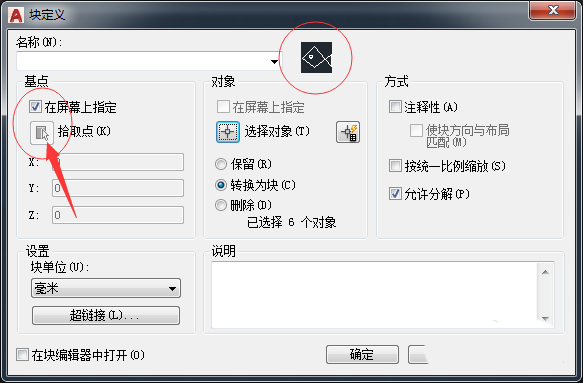

3、在图示位置“基点”一栏中，同样去掉“在屏幕中指定”，然后在图示位置对基点进行选择。

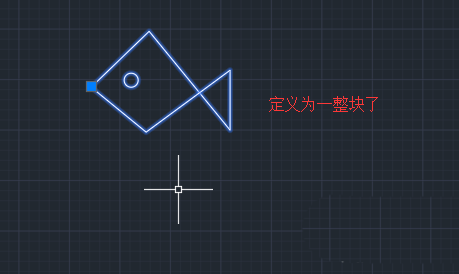

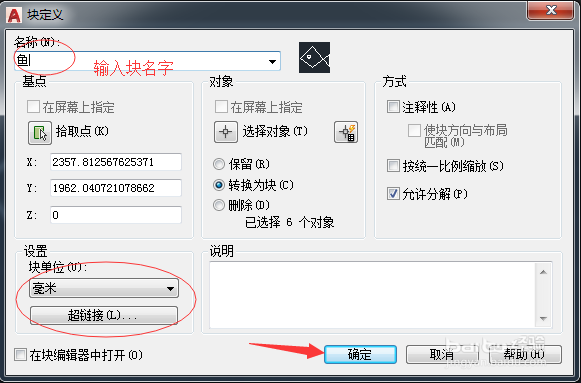

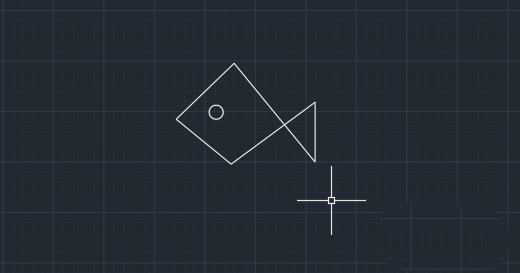

4、基点选择成功之后，输入你要定义块的名字，以及单位等，然后点击右下角“确定”即可，如图所示，图形被定义为一个整体。

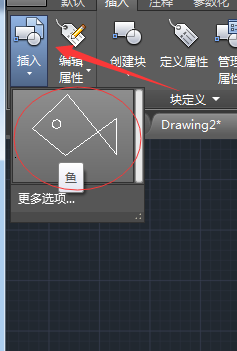

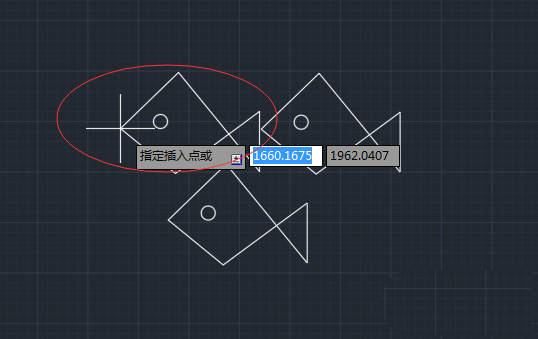

5、点击图示位置工具栏中的“插入”，然后点击你定义的块，即可直接添加块，快速绘制图形。

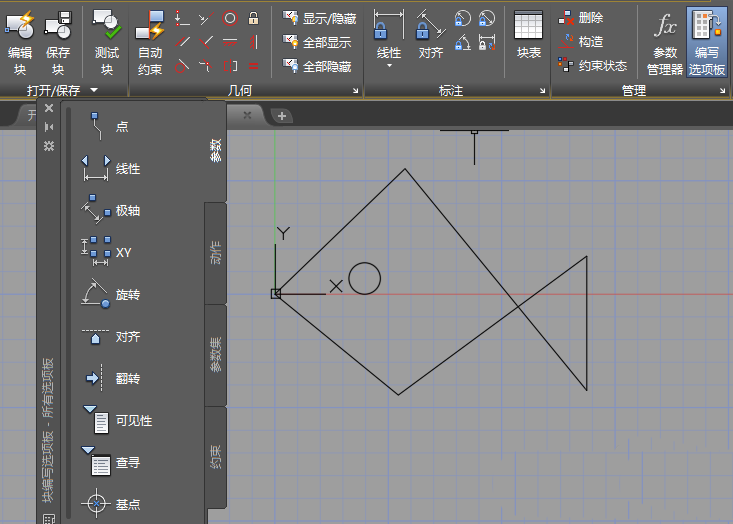

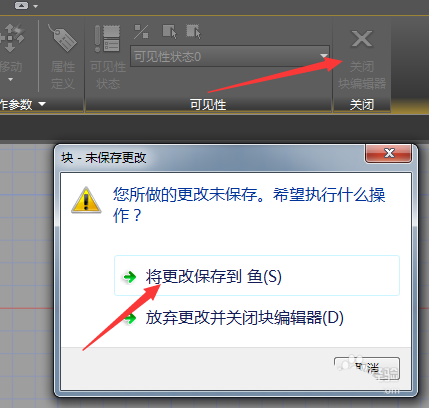

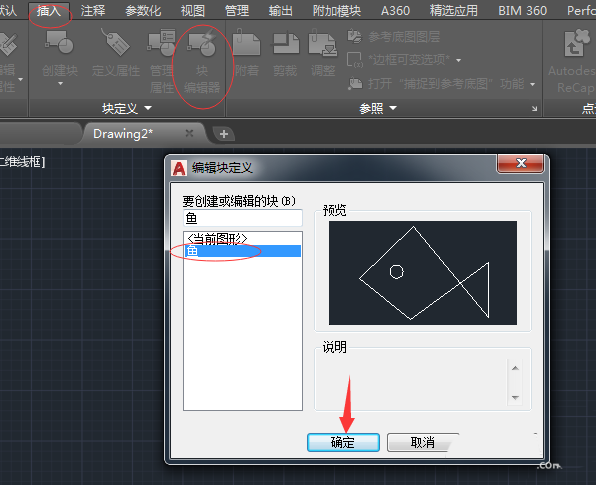

6、在“插入”工具栏中，点击快编辑器，然后选择你所定义的块，点击“确定”，在快编辑器中即可编辑你所定义的块，编辑完毕之后，点击右上角的“关闭编辑器”，即可退出编辑保存块。
以上就是cad块操作的相关知识，希望大家喜欢，请继续关注脚本之家。
