cad中建模三维模型在三维建模模式中很方便实现，下面我们就来看看cad画耳钉的教程。

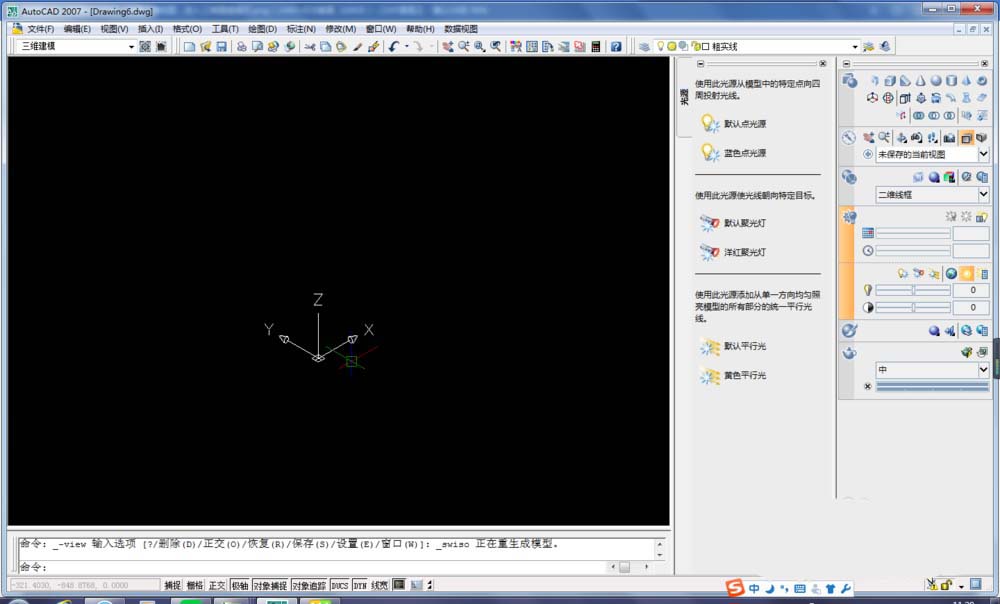

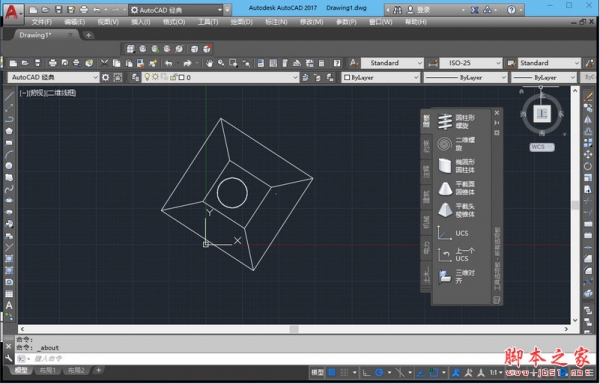

1、打开CAD，新建空白文件，将工作空间由经典模式改为三维建模模式,设置三维视口为等轴测视口。

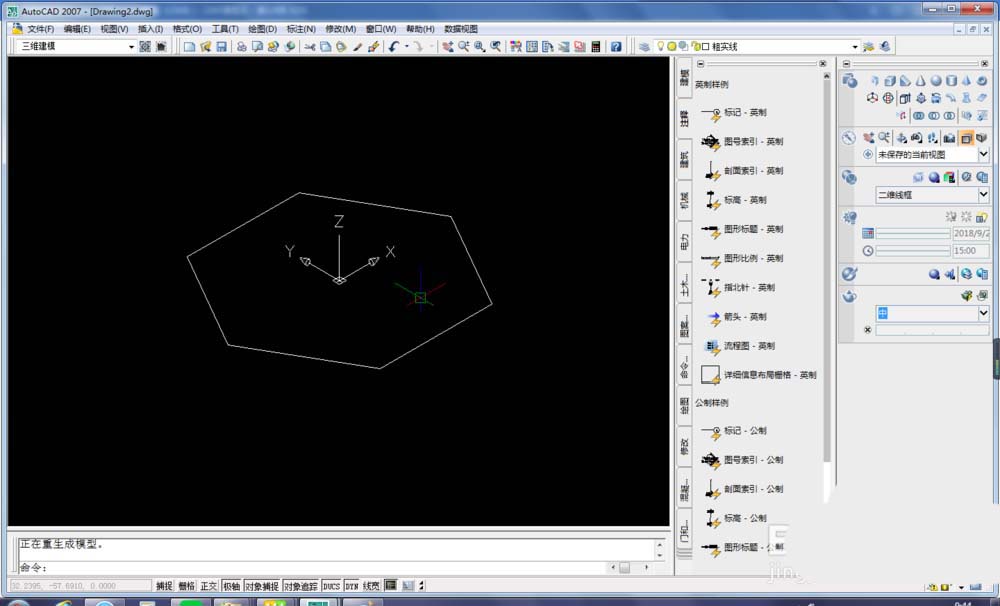

2、画六边形
1）POL，回车
2）6，回车
3）输入坐标0,0,0，回车
4）点击外切于圆
5）输入半径100，回车
3、向上拉伸，高度20

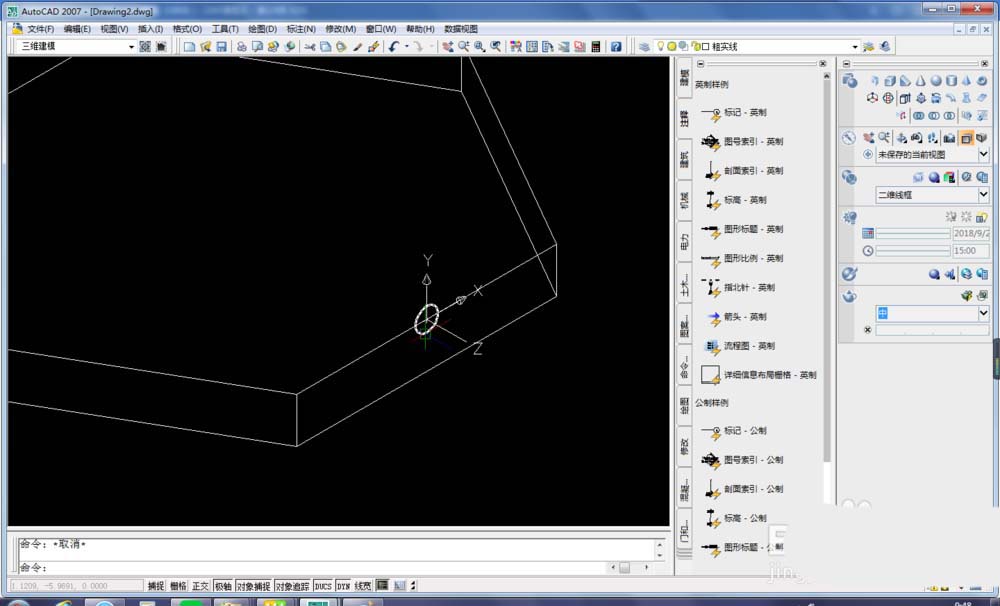

4、设置坐标系。

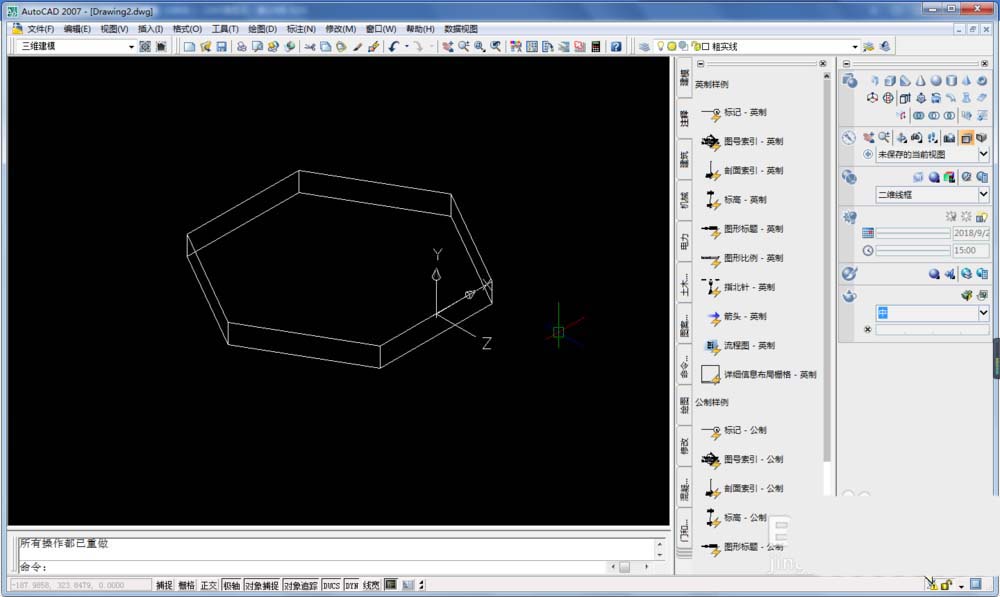

1）如下第一幅图移动坐标系
2）如下第二幅图旋转坐标系，即坐标系绕X轴旋转90°。

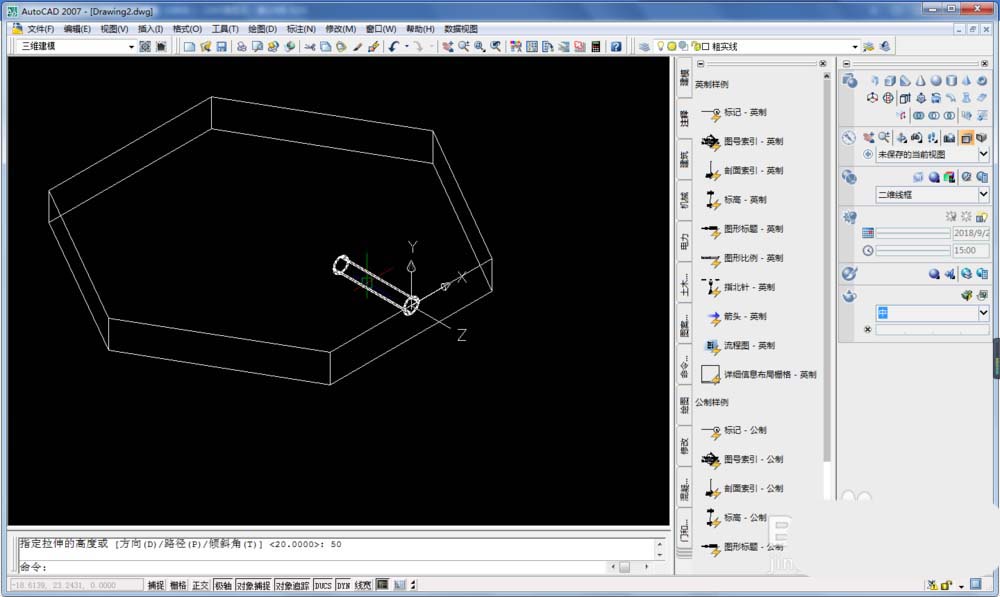

5、画直径为5,mm的圆。拉伸成圆柱，圆柱高50mm。

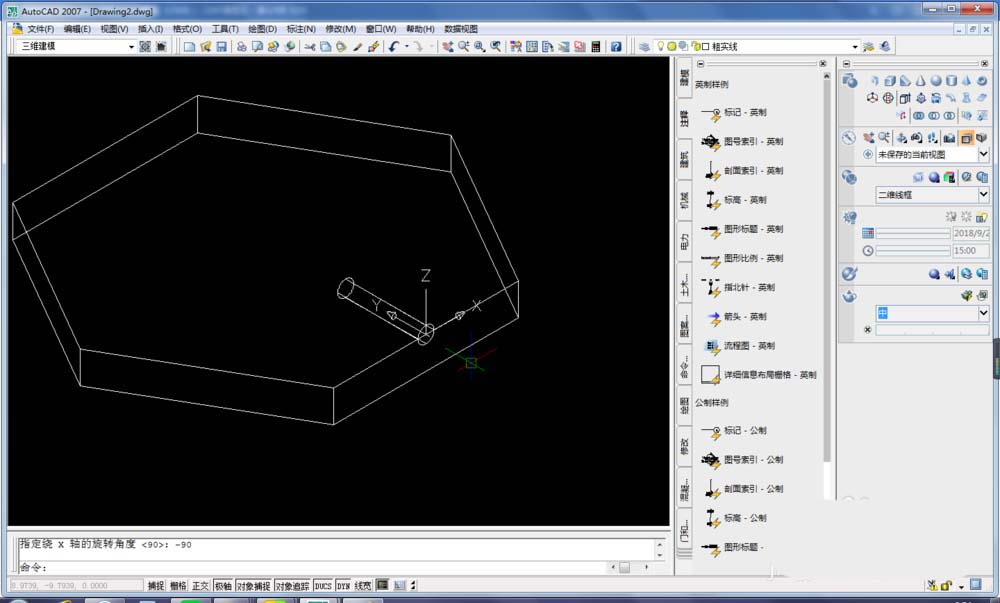

6、先将坐标系绕X轴旋转-90°，见下面第一幅图。将圆柱按下图方式阵列。阵列参数如下：
1）填充角度：360°
2）项目总数：6
3）中心点：X0，Y100

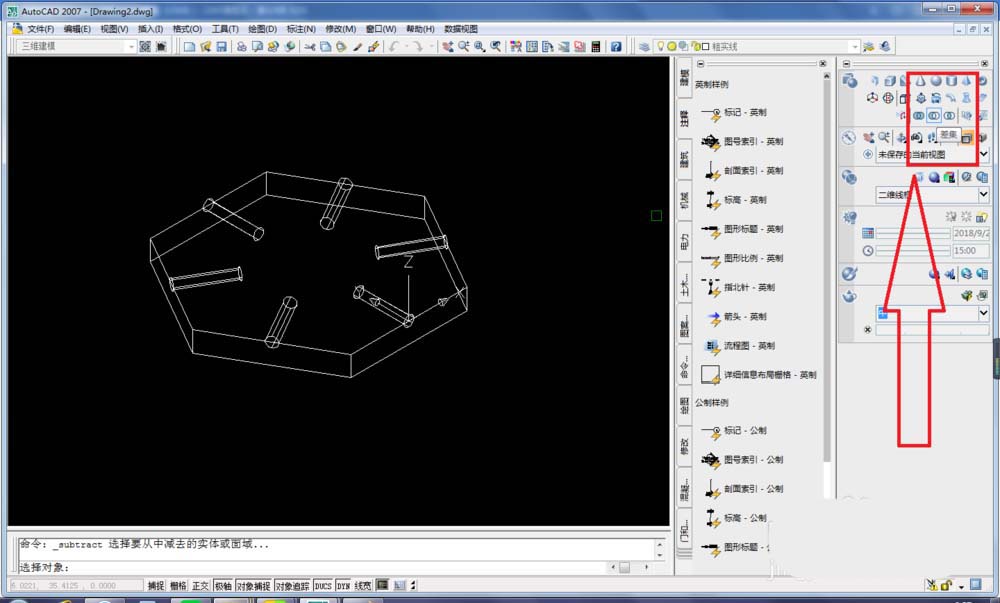

7、点击差集快捷图标，激活差集。

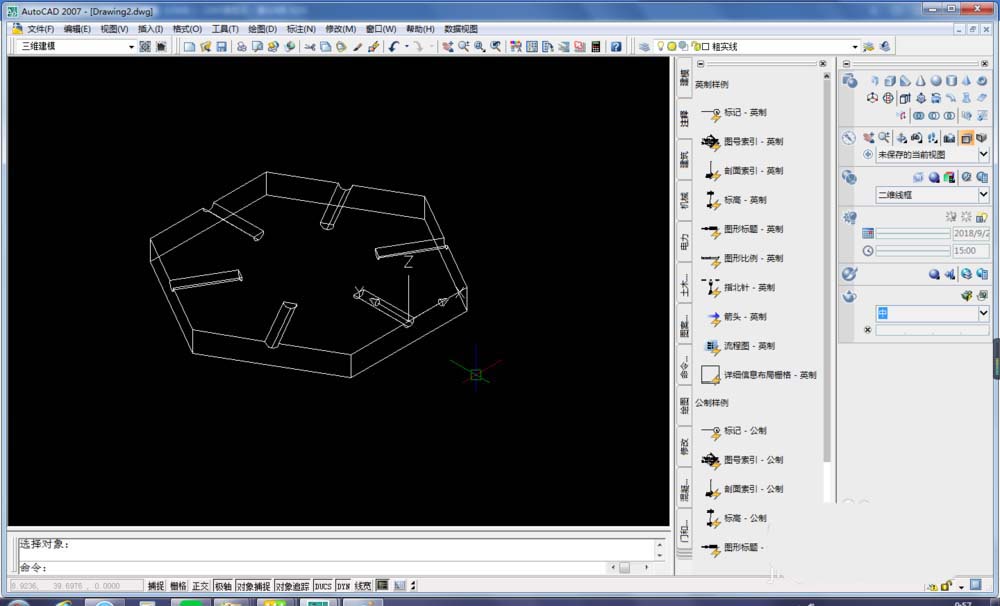

8、修剪。
1）选择六角实体，回车
2）选择圆柱体，回车

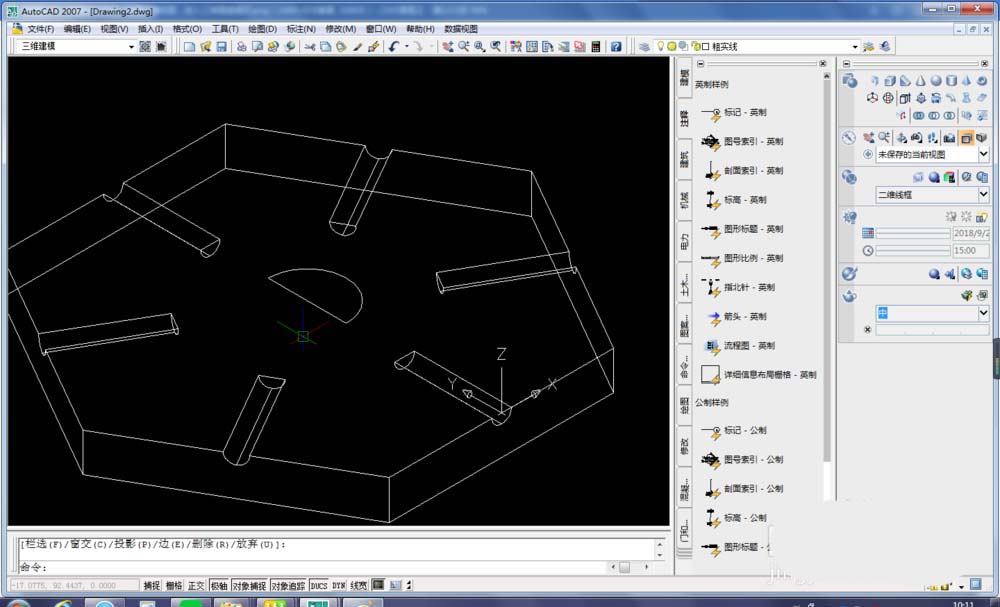

9、中间画个半圆

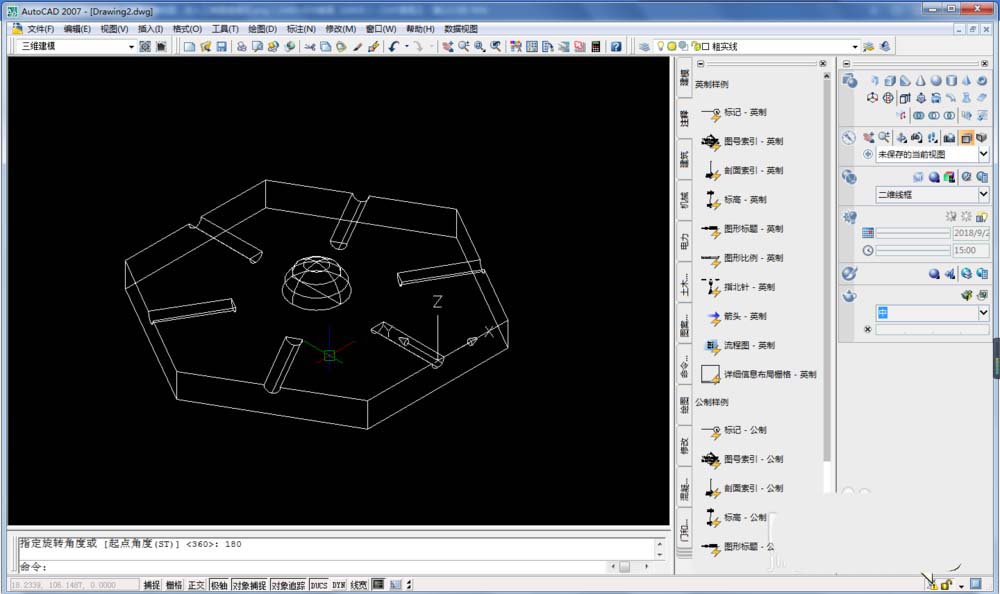

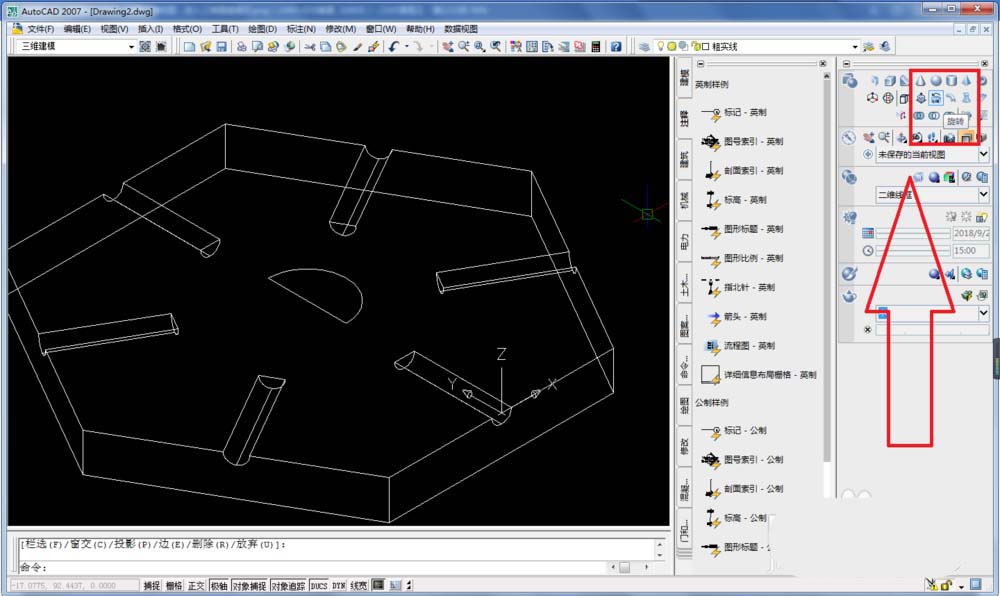

10、点击旋转命令快捷图标，激活旋转命令，旋转180°。耳钉就画好了。

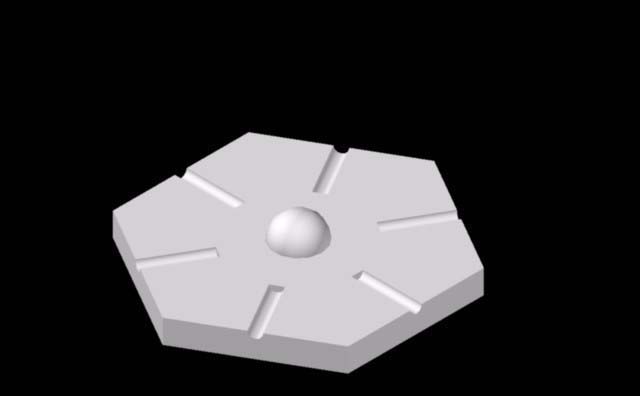

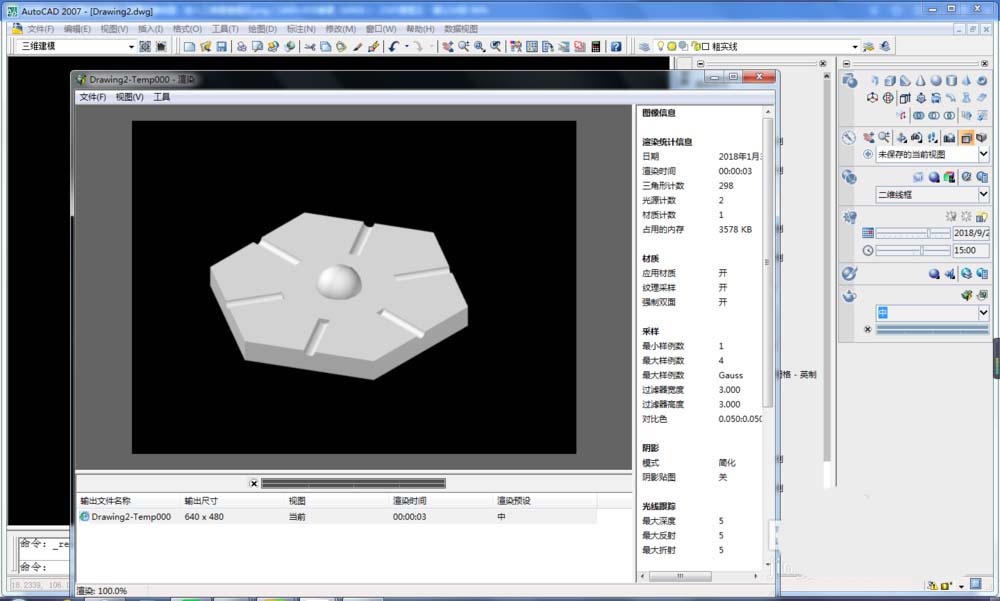

11、渲染效果图
以上就是cad画耳钉模型的教程，希望大家喜欢，请继续关注脚本之家。
