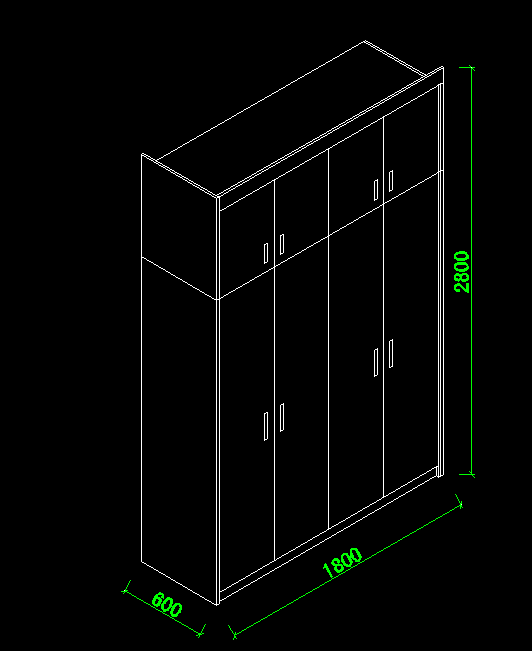

CAD中想要绘制一个带有尺寸的衣柜轴测图，该怎么绘制呢？下面我们就来看看详细的教程。

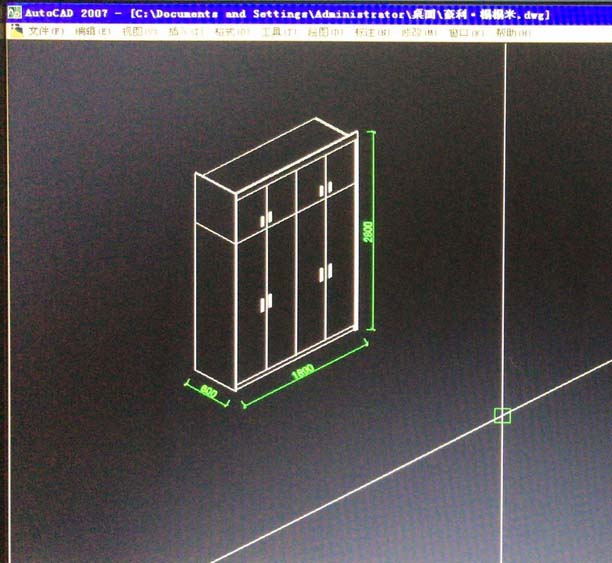

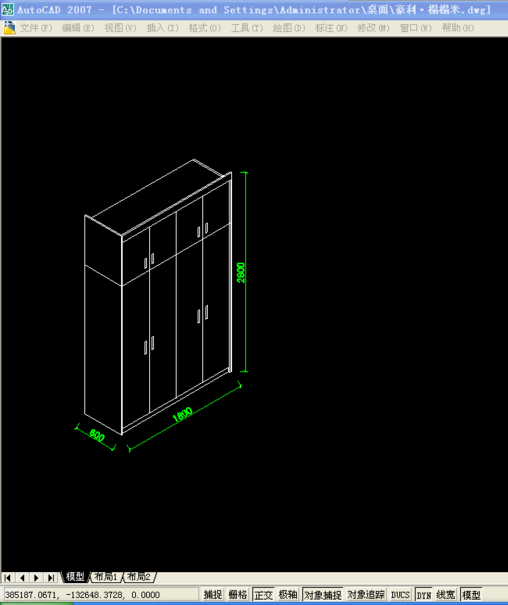

1、打开CAD2007 进入主界面。备注：左边的示例

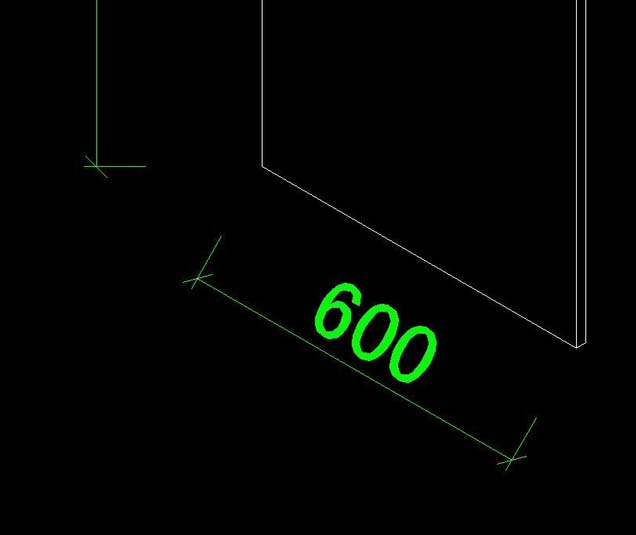

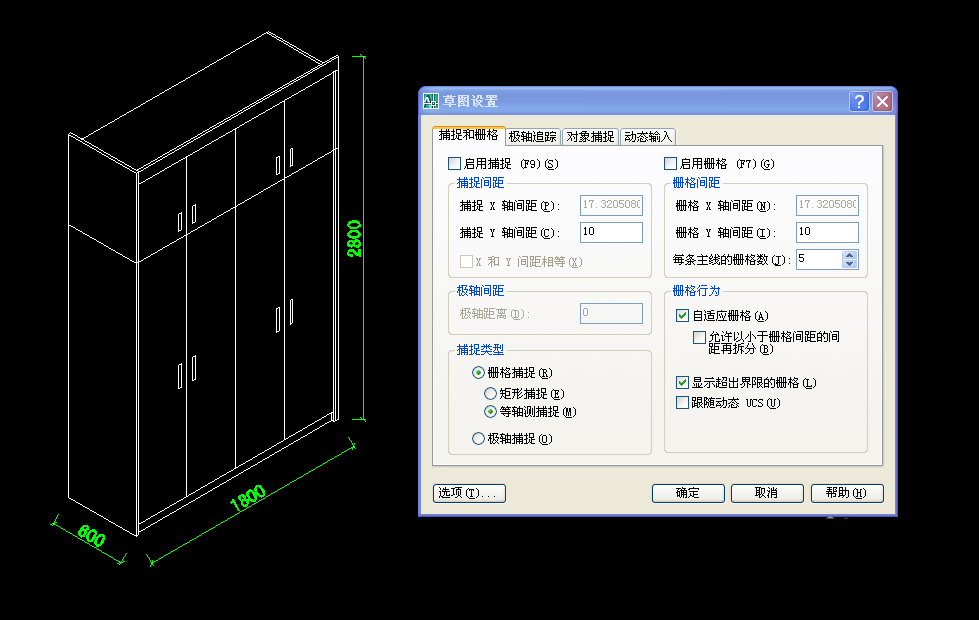

2、输入命令“DS”，打开“草图设置”，在“捕捉和栅格”里面的“捕捉类型”，勾选“等轴测捕捉”,十字光标变成了切斜30°的。

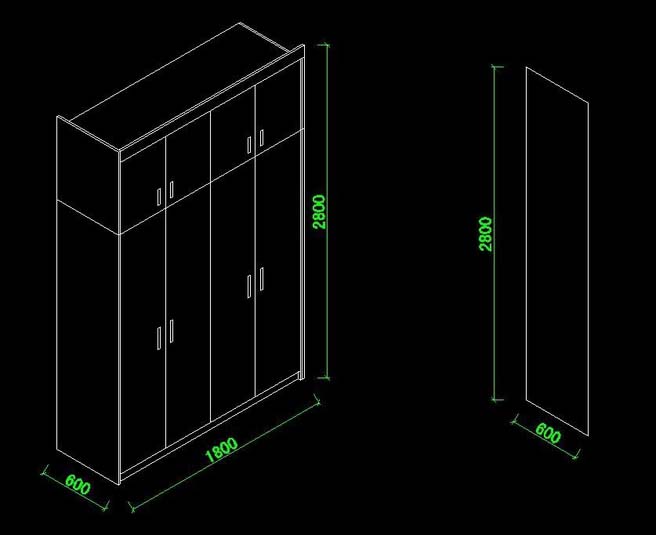

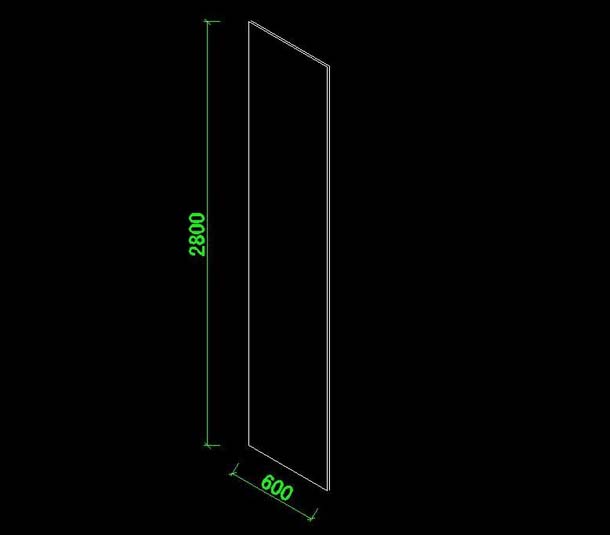

3、按F8打开正交，按F5切换十字光标的倾斜方向。先画出一个矩形(衣柜的侧板)，600*2800的尺寸，然后CO复制移动18的距离（18是板厚尺寸），然后画出板厚18的连线。

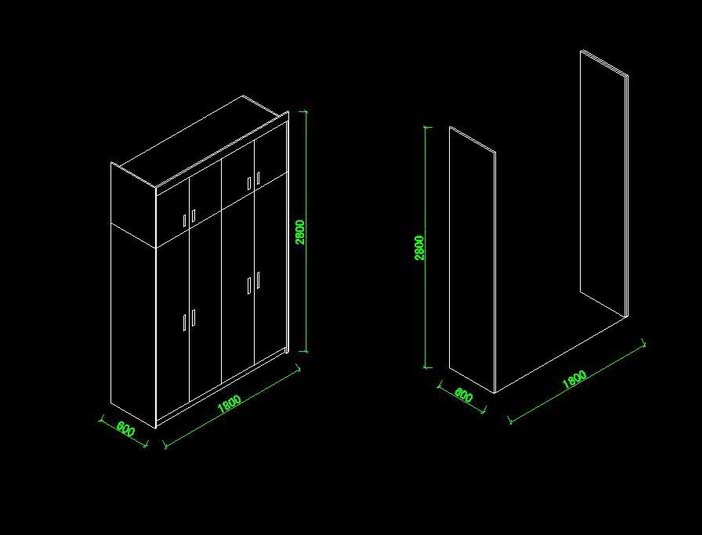

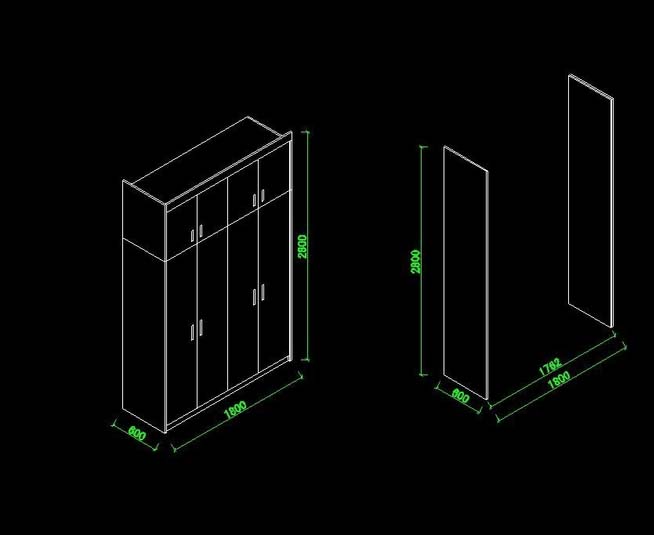

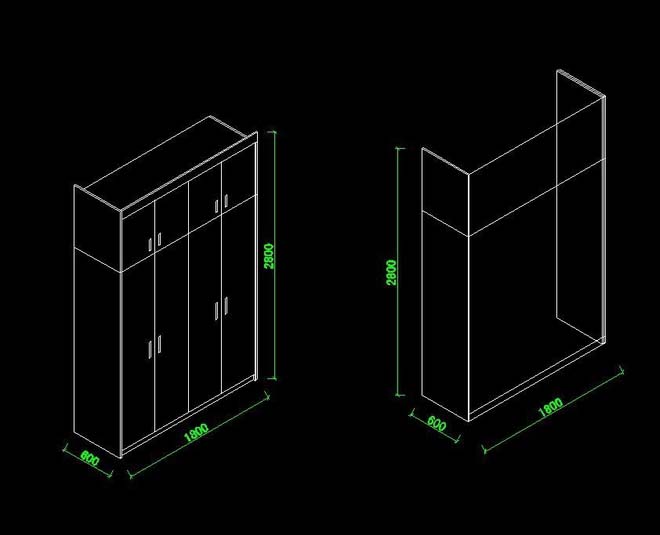

4、同样的方法，CO复制已经画好的侧板移动1762的距离，成了另外一件侧板，然后单独复制做出一条20的收口。现在的总宽度成了1800。

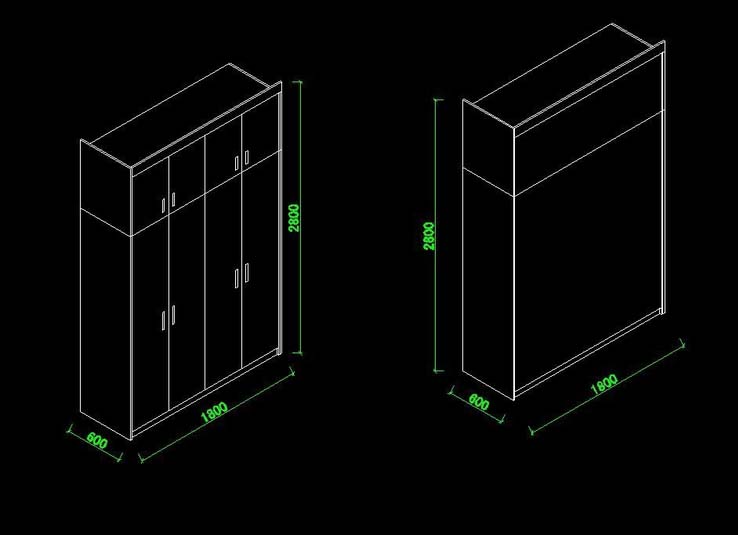

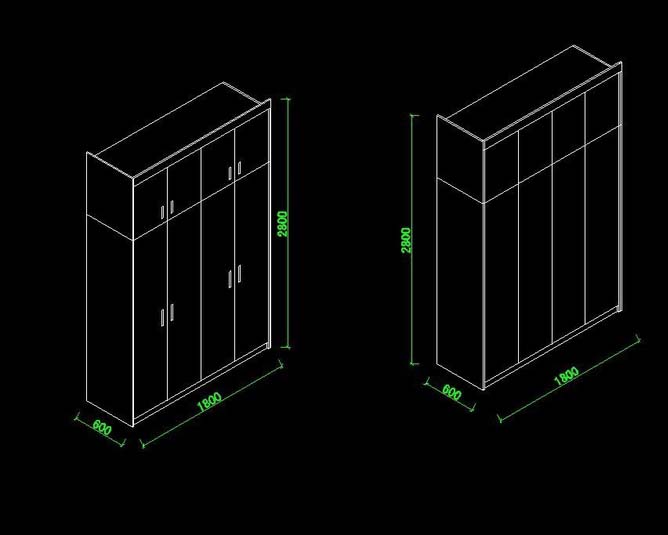

5、开始画顶底板，L画直线链接左右侧板.。先链接底板，然后CO复制，向上分别移动80和2100,2800的距离，同时左边侧板的底板也复制向上移动2100的距离;接着将顶封板的线向下移动100，做出顶封板，然后再F5切换方向，移动600做出顶柜的顶板;再删除剪切掉不见光的线条，另外右边做收口的地方，顶柜的侧板高度降低100。

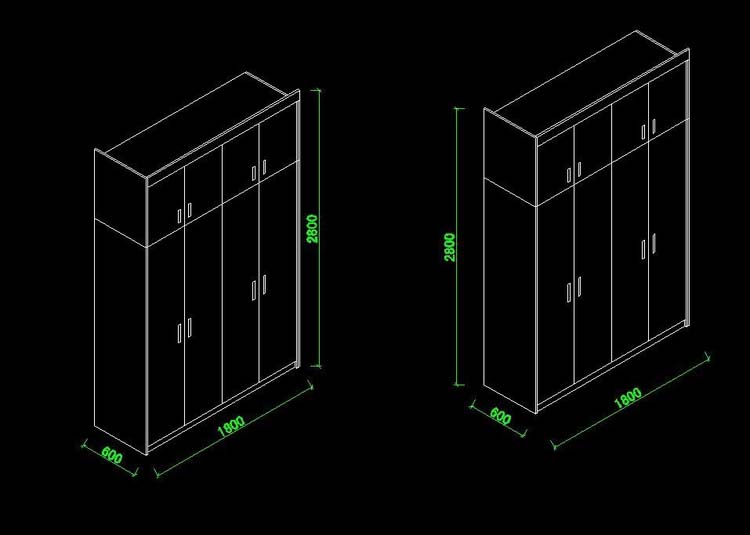

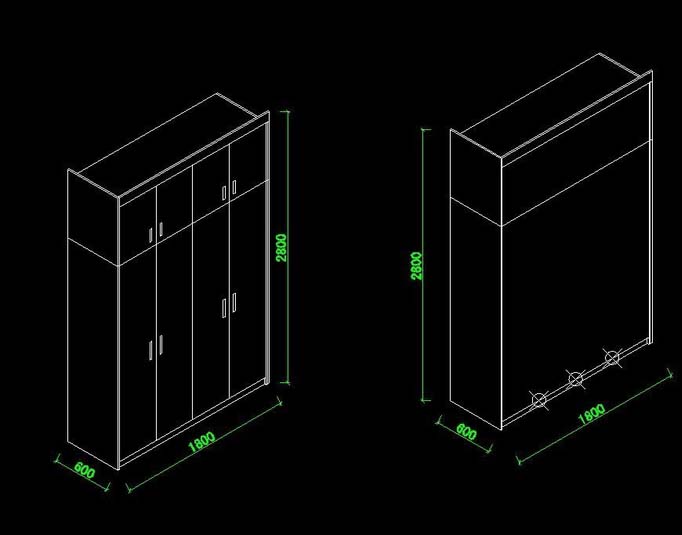

6、画门板和拉手，选中底板线条，输入等分命令“DIV”，均分成4等分，画出线条,再画出拉手，然后复制。就完成了
以上就是cad制作衣柜轴测图的教程，希望大家喜欢，请继续关注脚本之家。
