cad标注线怎么打断? CAD打断标注线的教程

cad绘图的时候，需要将标注线打断，该怎么打断呢？下面我们就来看看详细的教程。

AutoCAD 2004(cad2004) 32位&64位 免费简体中文版(附安装教程)

• 类型：3D制作类
• 大小：307MB
• 语言：简体中文
• 时间：2014-08-28

查看详情

方法一：标注线的打断

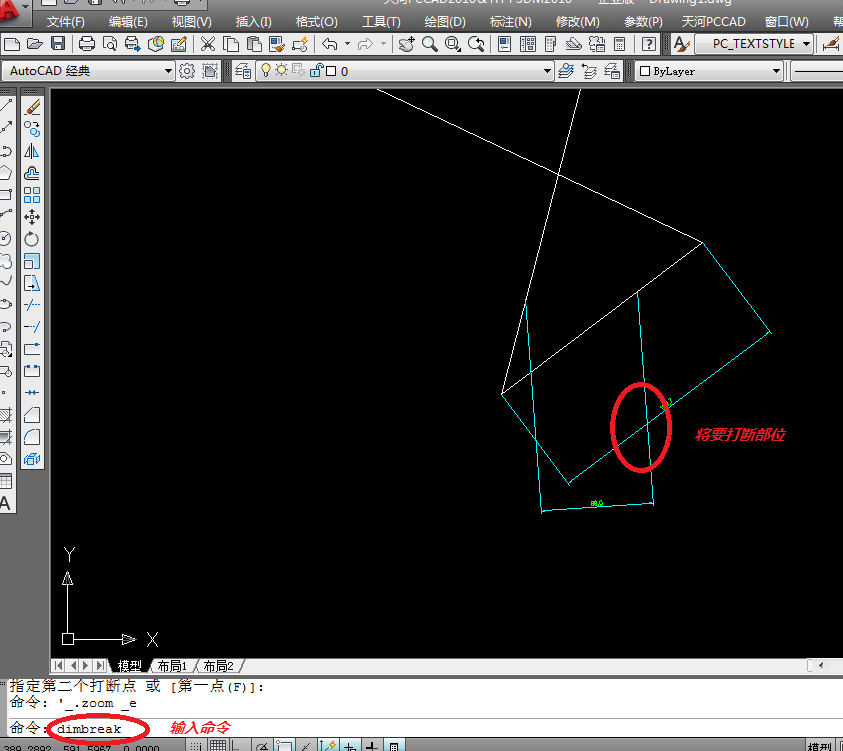

1、输入命令“dimbreak”；

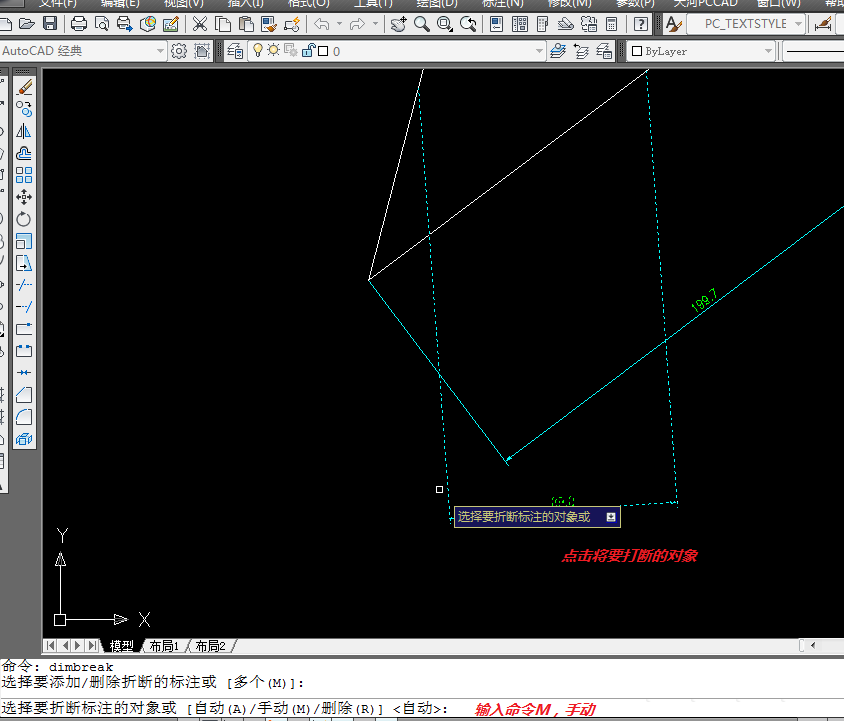

2、选择将要打断的标注线，单击选择；

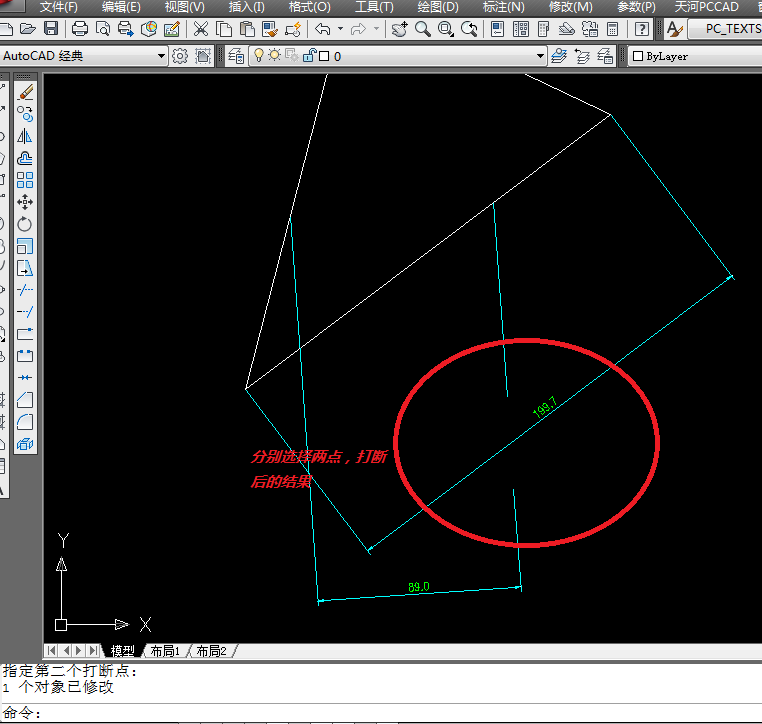

3、先后选择两点来确认打断范围，打断完成，如图：

方法二：普通直线的打断

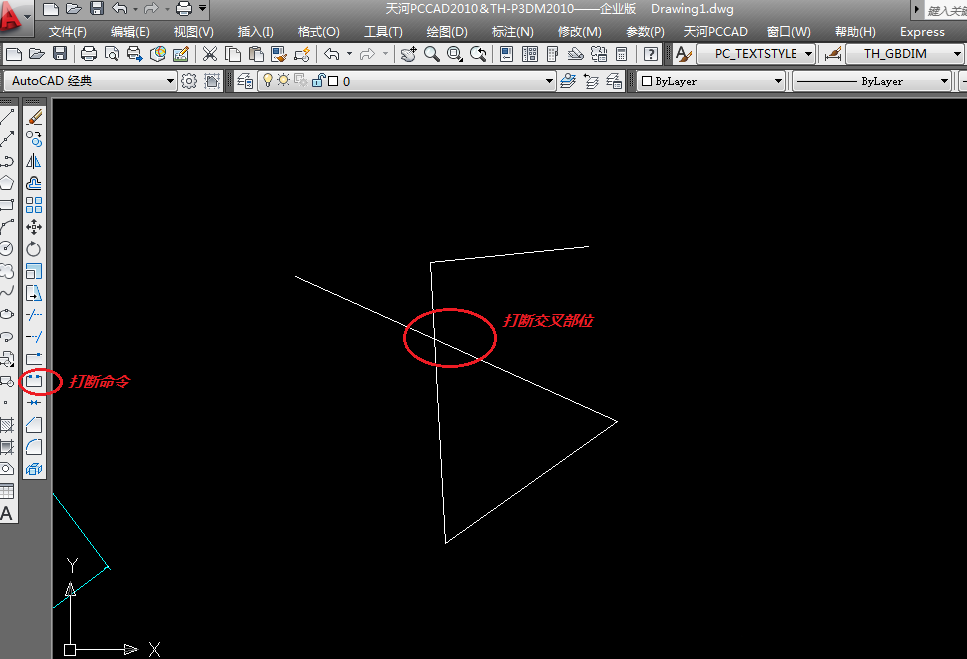

1、将交叉部位打断，直接选择"打断”命令，如图：

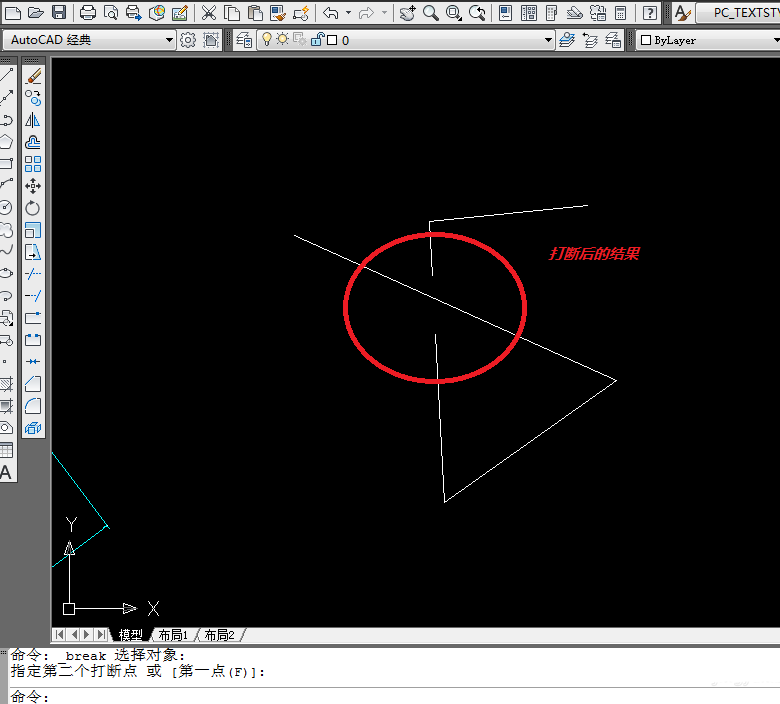

2、然后选择将要打断的第二点部位，打断后如图：

以上就是cad打断标注线的两种方法，希望大家喜欢，请继续关注脚本之家。
