cad怎么设置草图绘图的一些辅助功能？设置好辅助功能以后会提高绘图效率，下面我们就来看看详细的设置方法。

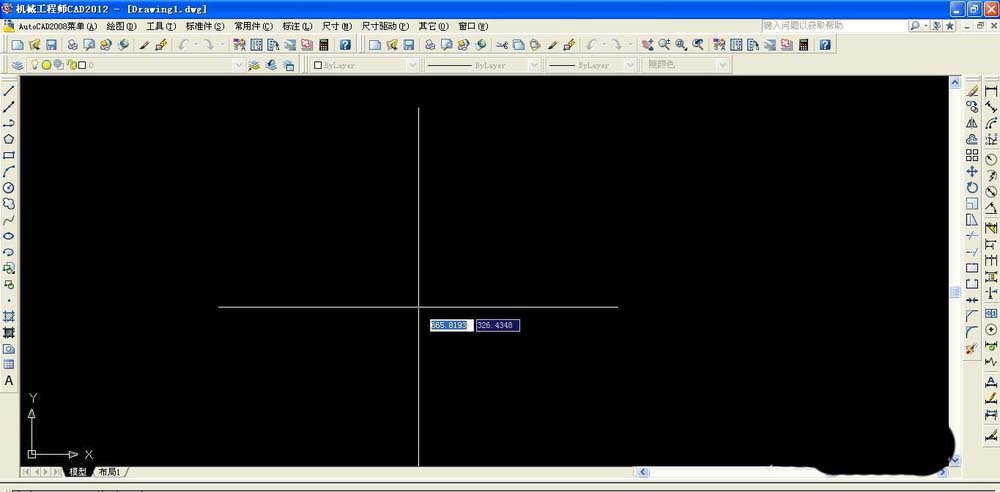

1、首先我们打开Autocad软件，进入绘图的主页面。

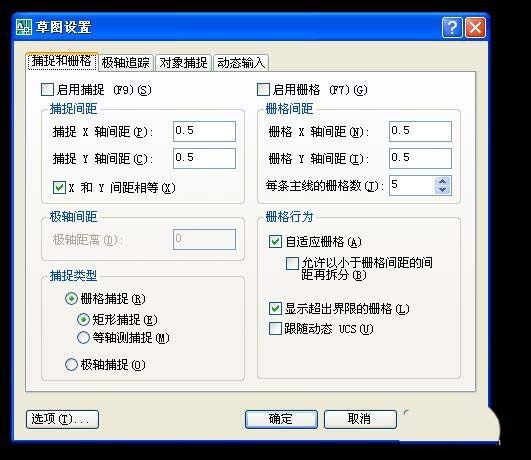

2、通过依次点击"菜单—工具—草图设置”，打开草图设置对话框。

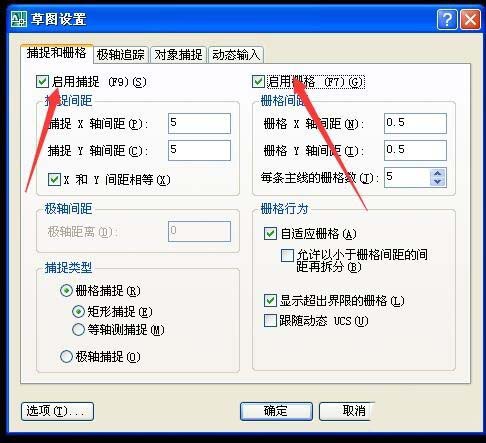

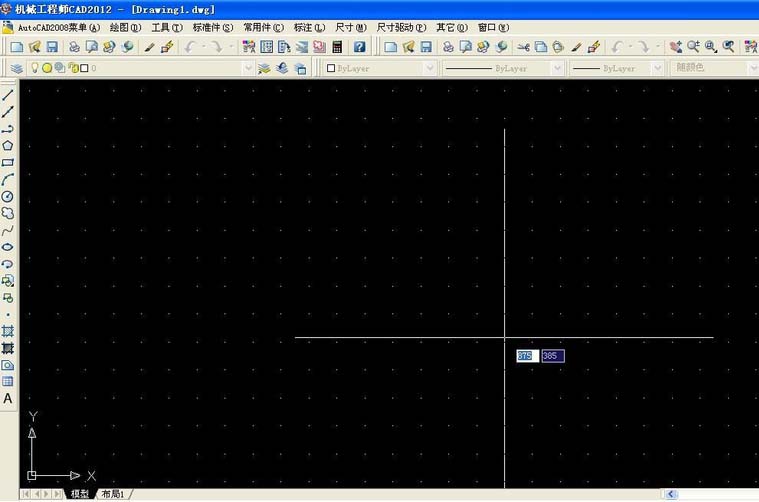

3、在“捕捉和栅格”选项，在启用捕捉和启用栅格选项前打对勾，点击确定，绘图区会出现很多点组成的区域。而这里的捕捉就是相对于栅格组成的距离或点的捕捉，根据个人习惯，一般启用栅格项都默认不选。

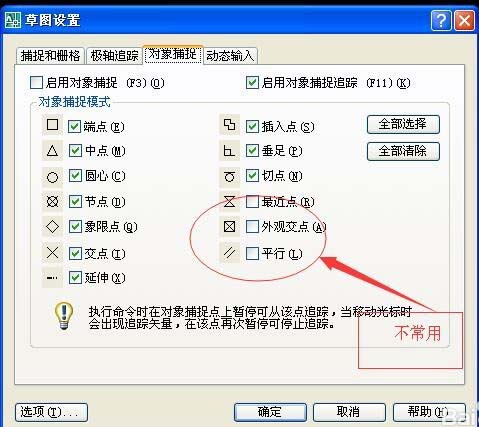

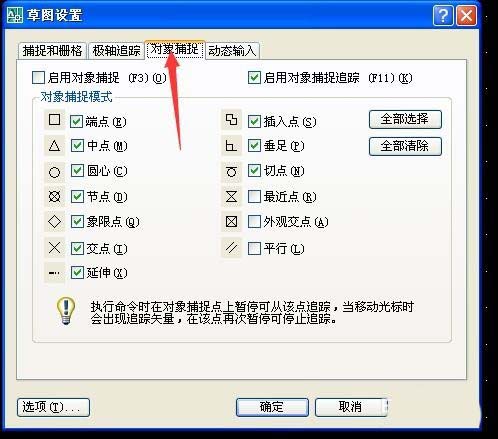

4、在“对象捕捉”选项，可以选择要捕捉的模式，比如我们在交点，端点前打对勾，那么我们绘制图形时，会自动捕捉到这些点，方便我们绘图。一般来说最近点，外观交点，平行点不常用，那么可以不用打钩，其他都选择。

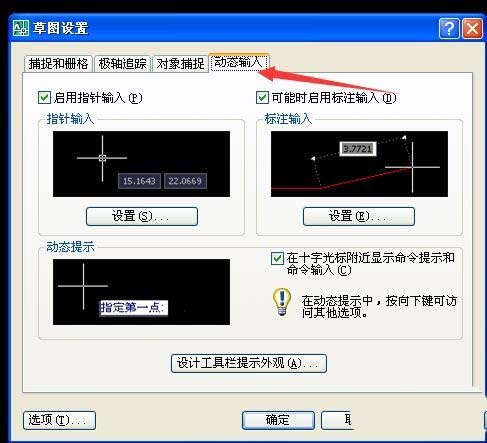

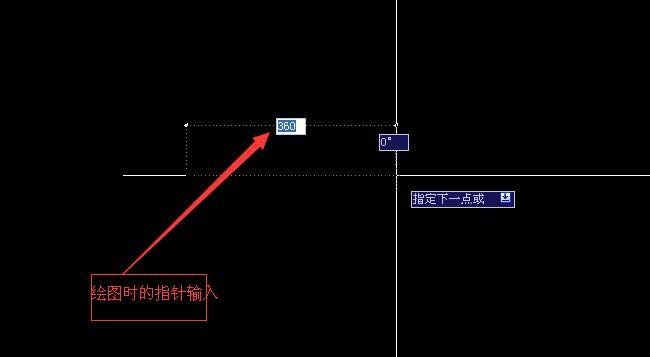

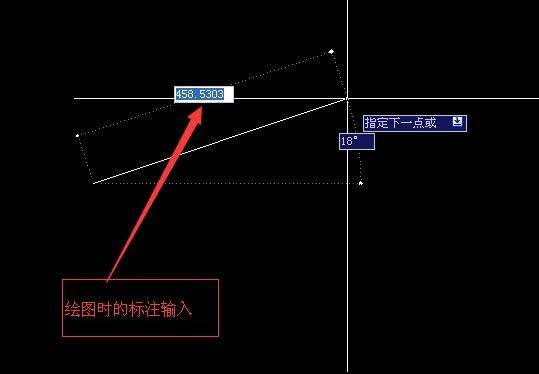

5、在“动态输入”选项，我们都打上对勾。指针输入就是在我们绘制直线时，十字光标出会显示尺寸，我们可以通过这里改变绘制长度。标注输入和指针输入的区别可以通过下图区分。

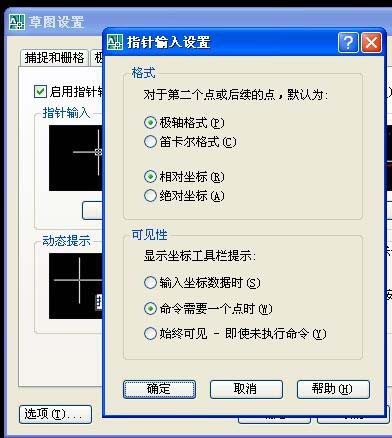

6、如果需要设置，可以点击下方的设置，来更改指针输入和标注输入。

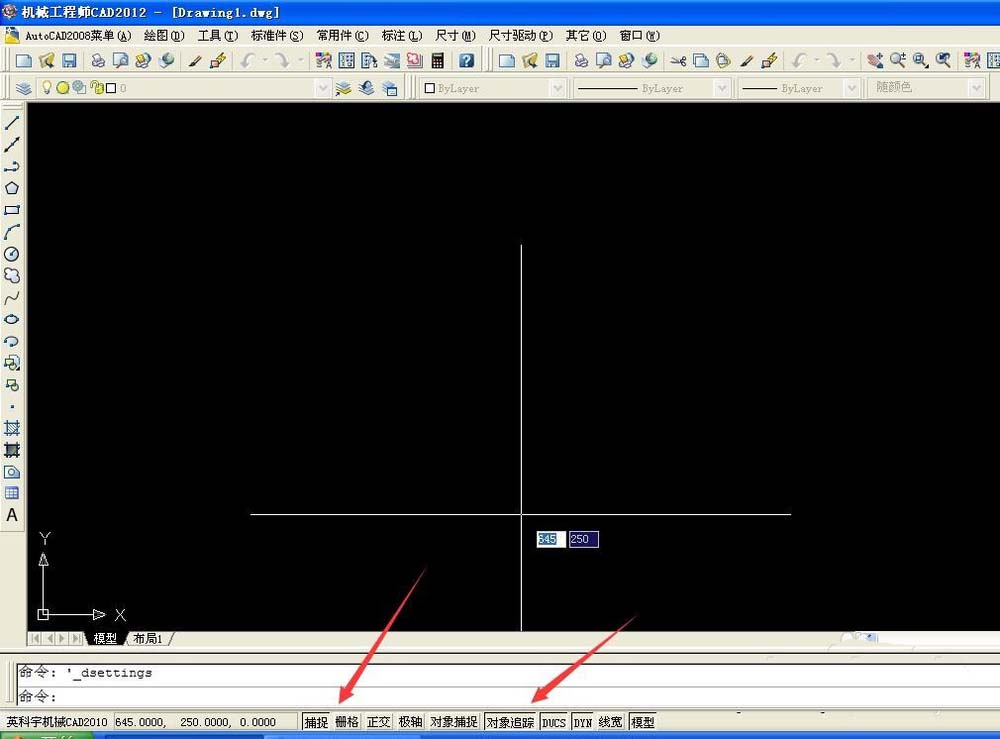

7、这些设置完成以后，我们也可以通过快捷方式打开这些设置，在绘图区最下端的命令行。每一个对应的命令都可以通过点击完成打开和关闭，也可以通过右键—设置来完成对应的设置。
以上就是cad辅助功能的设计方法，希望大家喜欢，请继续关注脚本之家。
