cad2017图纸中需要标注对称公差标注，该怎么标注呢？下面我们就来看看详细的教程。

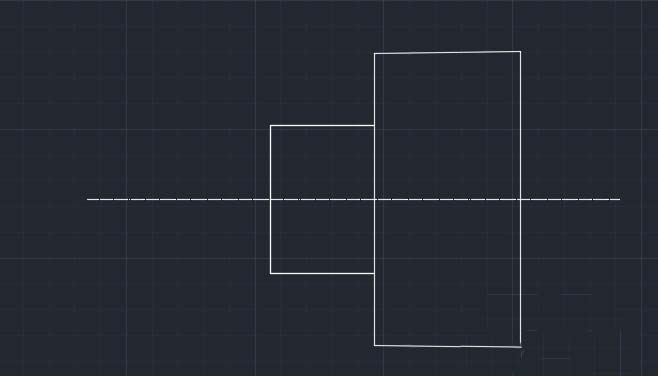

1、首先，所画的图形如图所示。

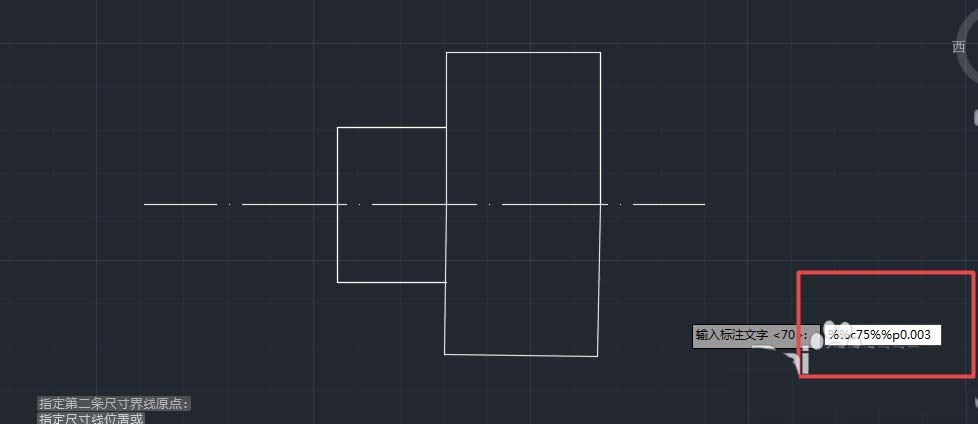

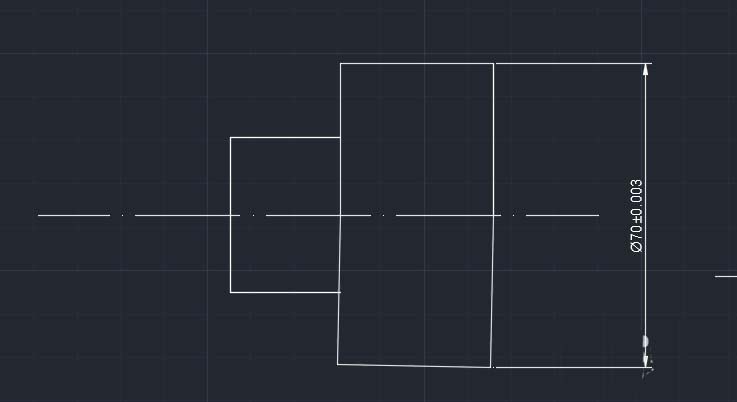

第一种方法是，选择线性标注或输入快捷键“dli”，选取两点之后拉出不动，输入“T”回车，进行文字标注，输入“%%c70%%p0.003”回车即可。

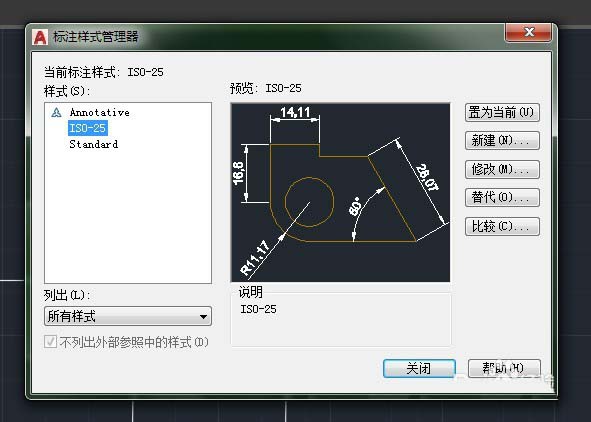

第二种方法是，选择线性标注后，按d快捷键进入标注样式管理器。

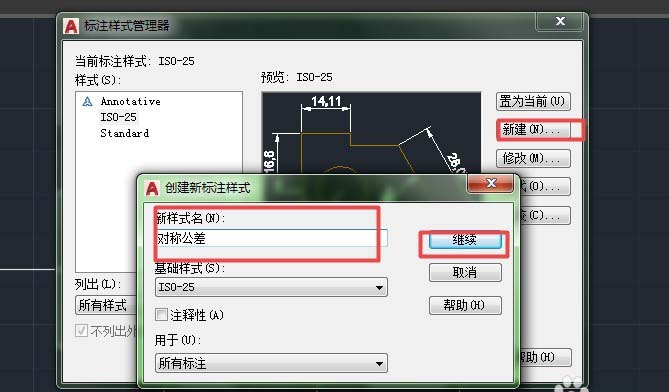

2、在标注样式管理器中选择新建。弹出“创建新标注样式”快捷键，输入样式名为“对称公差”后，选继续。

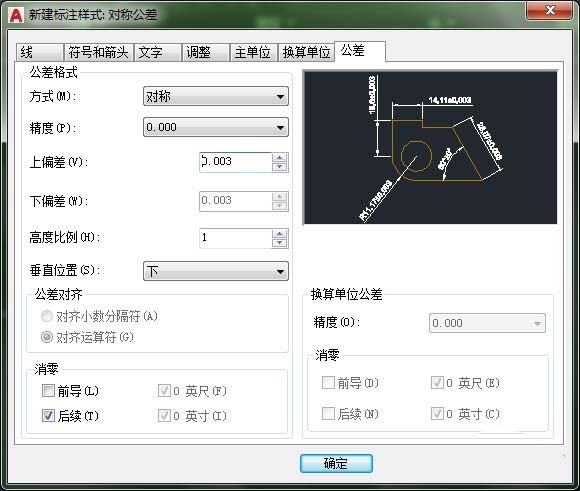

3、在“新建标注样式：对称公差”对话框，选择“公差”一栏，将“方式”改为“对称”，“精度”改为“0.000”，“上偏差”改为“0.003”。

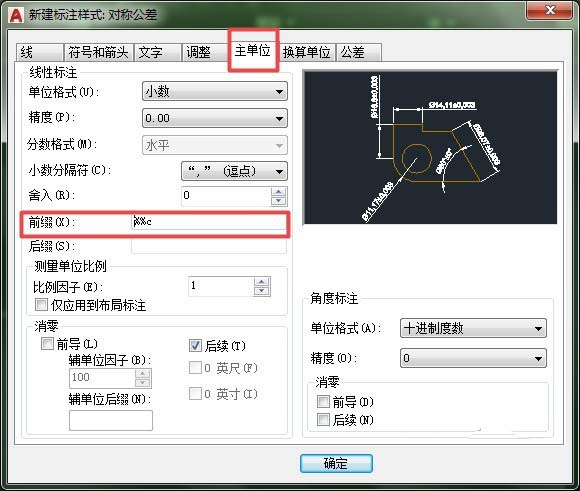

4、在“主单位”这一栏的“前缀”里填“%%c”。并按“确定”。

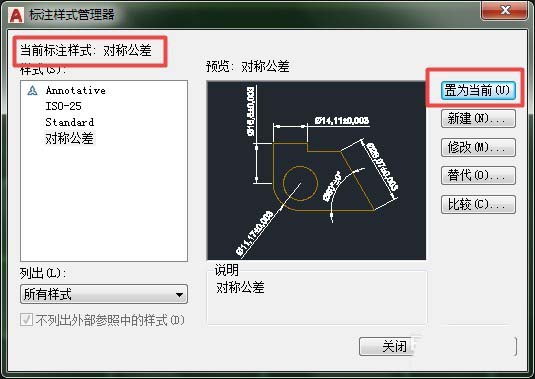

5、在“标注样式管理器”中选择“置为当前”，即可。
6、点击注释倒三角形，出现下拉菜单选择“对称公差”也一样。
以上就是cad2017对称公差的标注方法，希望大家喜欢，请继续关注脚本之家。
