cad中想要画一个逼真的钉子，该怎么画呢？下面我们就来看看cad画钢钉的教程。

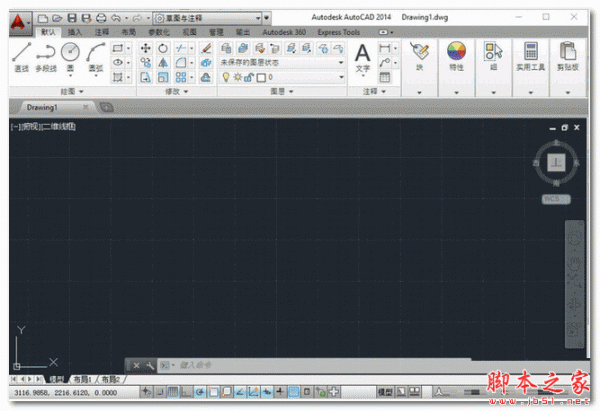

AutoCAD2014 中文精简安装版(附注册机+序列号) 64位

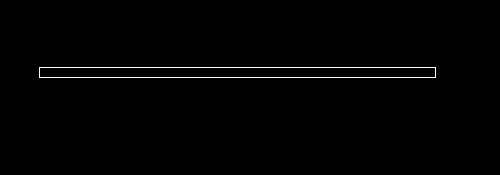

1、转主视图，画长90，高2.4的矩形

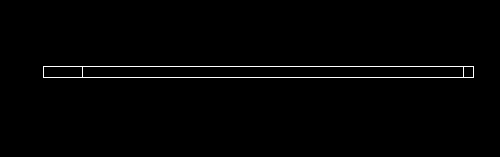

2、将矩形分解，一侧短边向内偏移2，一侧短边向内偏移8

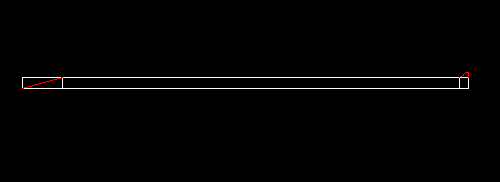

3、沿矩形画如下图的线条

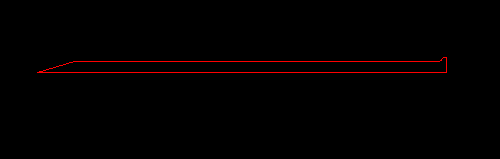

4、修剪、删除多余线条，并面域图形

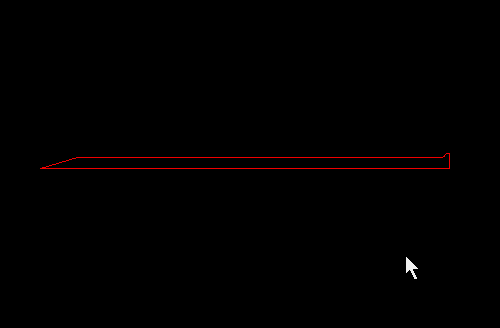

5、沿下边直线旋转图形，并转西南等测轴视图

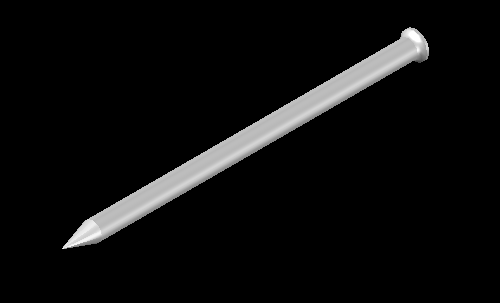

6、先将图层颜色改成白色，再转真实视觉样式
以上就是cad画钢钉的教程，希望大家喜欢，请继续关注脚本之家。
