cad中想要对斜截管圆管放样下料，这是钣金构件中最简单的一种，圆管与一倾斜平面相交，即按本构件下料。下面我们就来看看详细的教程。

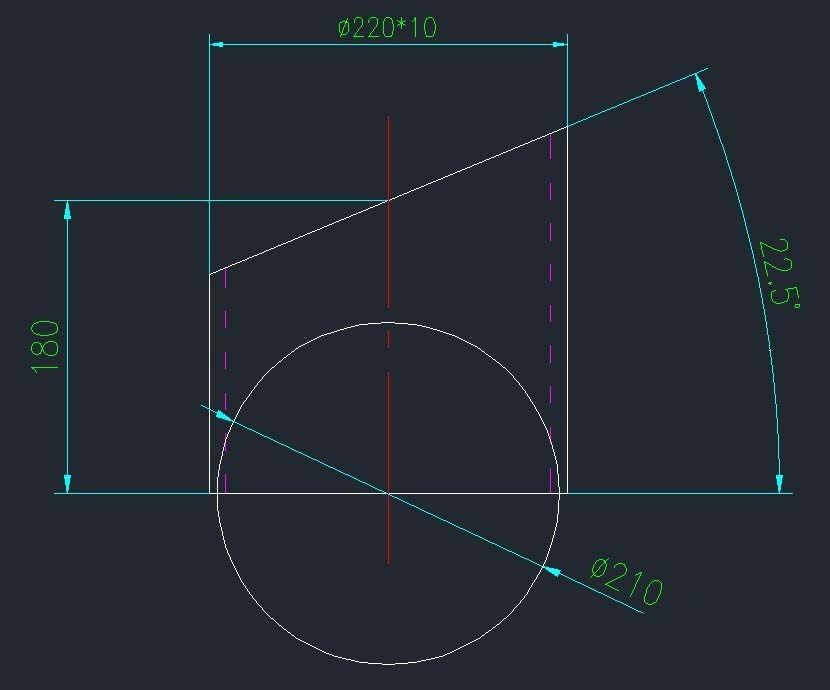

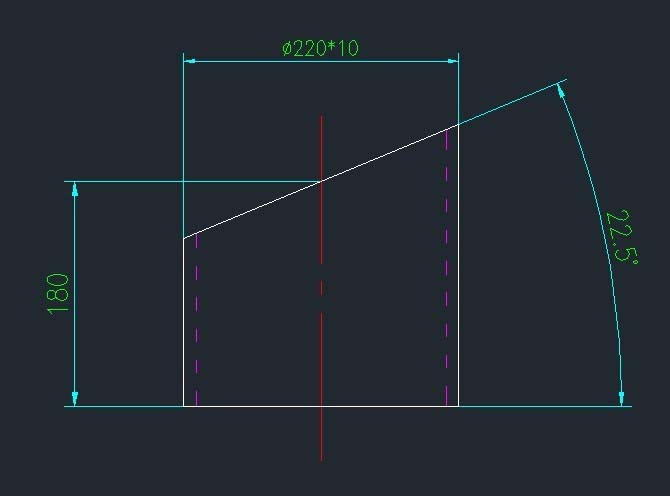

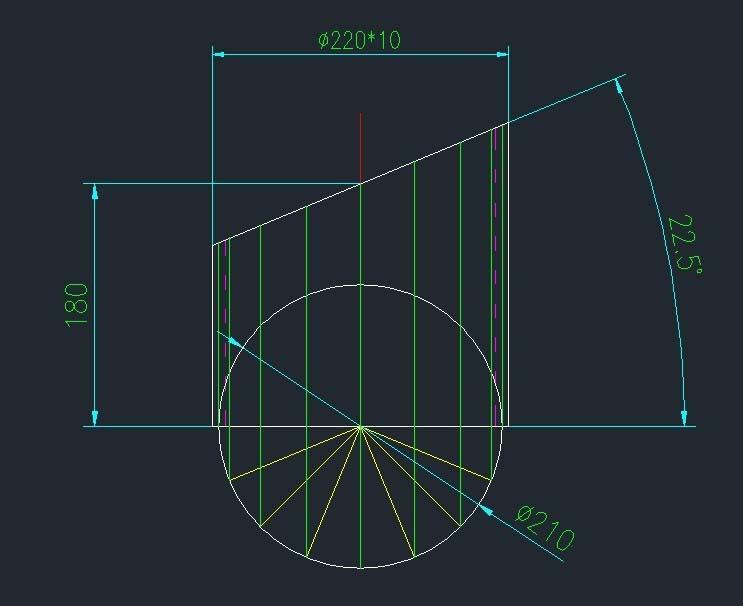

1、绘制钢管二维图。
2、垂直端口绘制一个直径为钢管中径的圆。

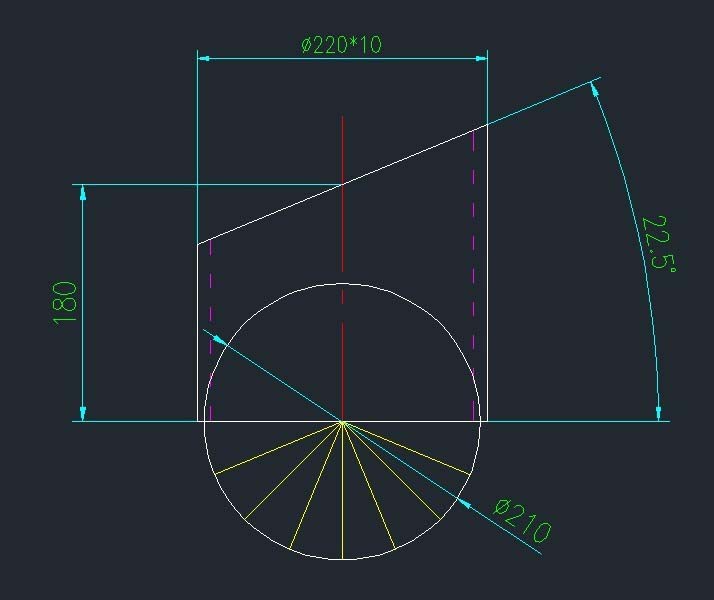

3、以刚才绘制圆的圆心绘制16等份线（黄色）（按钢管直径大小设置等份数量，等份数量均需4的整数倍）。
4、将等份线与圆的交点与钢管斜口进行垂直延伸连接（绿色）。

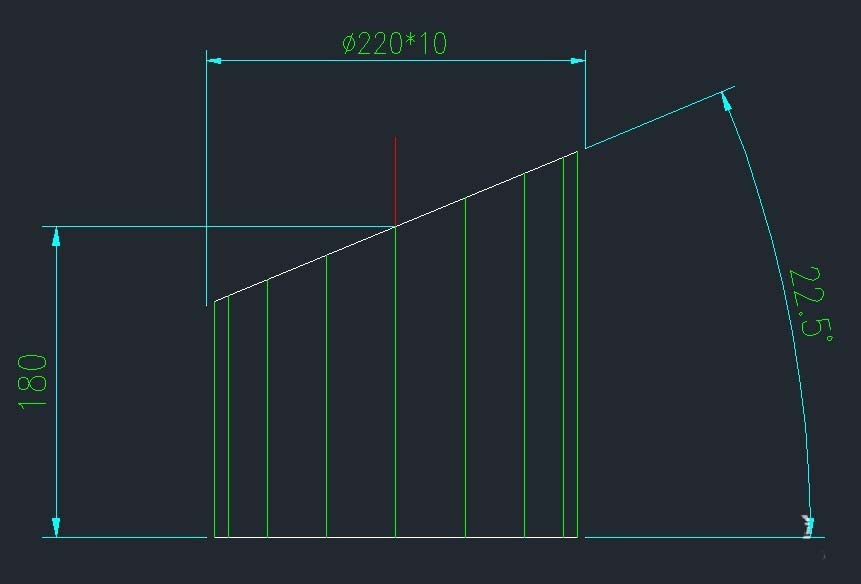

5、将等分线修剪到与钢管端口一齐，删除多余线段。

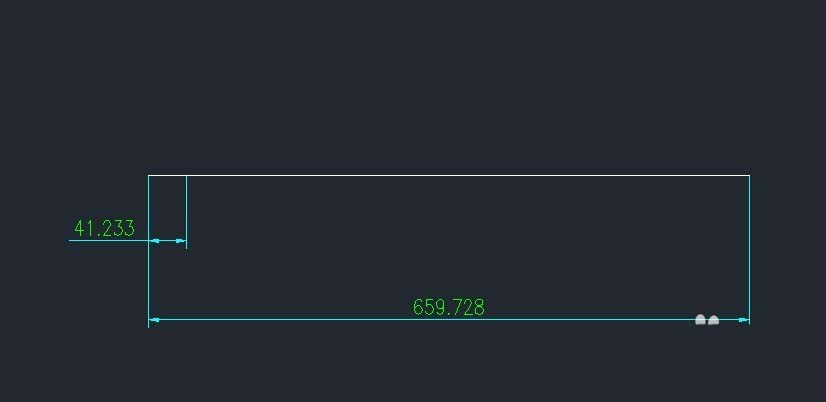

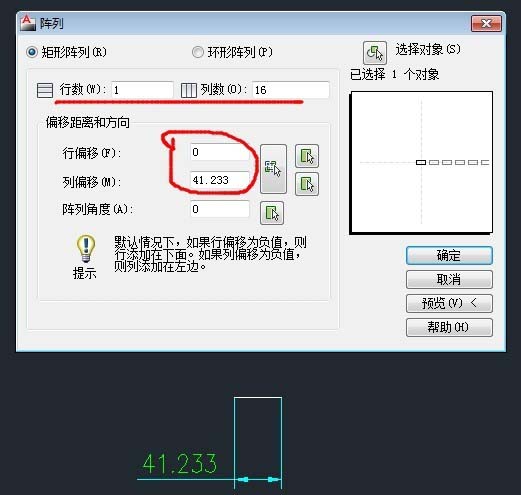

6、算出中径210的周长为210*3.141592654=659.734，将周长659.734作16等份：659.734/16=41.233。绘制一条41.233的线段，并进行矩形整列

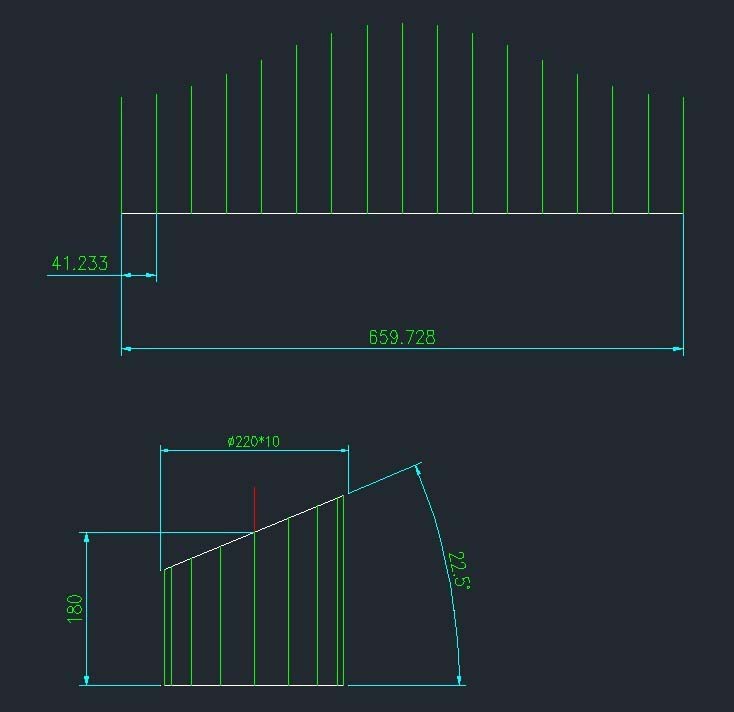

7、直接将依次将钢管的绿色等份线复制到刚才矩形整列的端点

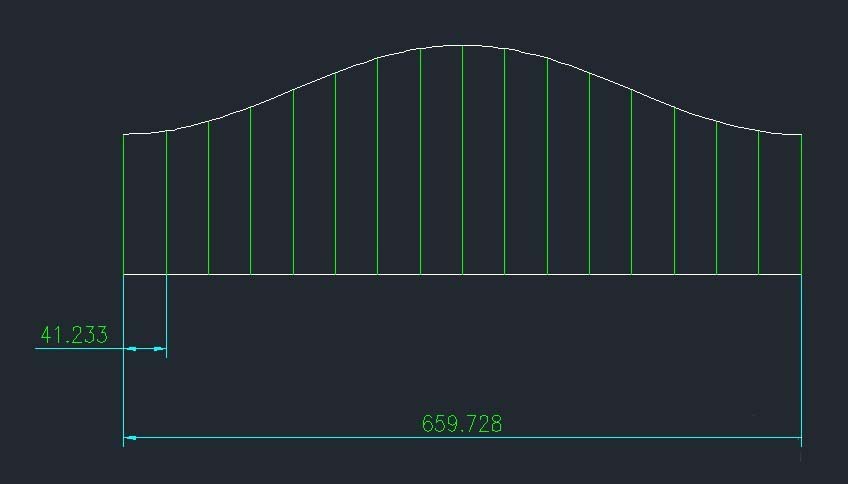

8、将上面端点用样条曲线进行连接，即可得到需要的下料图形
