cad中想要绘制斜度和锥度，该怎么绘制呢？下面我们就来看看详细的教程。
一、概念介绍

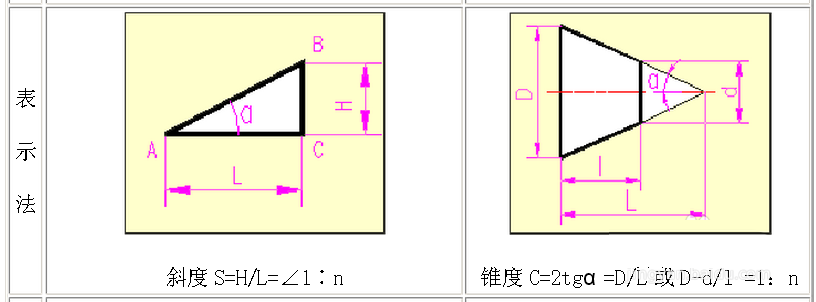

斜度：表示一直线对另一直线或平面的倾斜程度。
锥度：指零件表面的锥形程度，其大小为圆锥体的底圆直径与圆锥高度之比，如果是圆台，是底圆直径之差与圆锥高度之比。
二、画出下面的实例

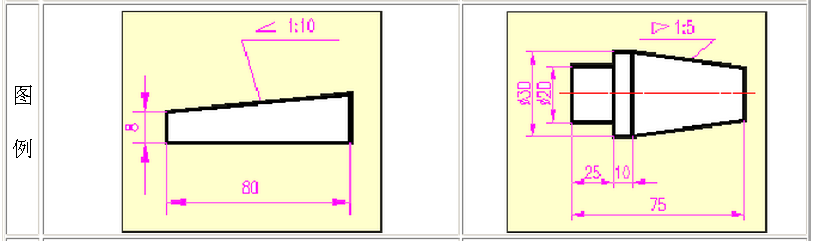

1、如图画出下面的斜度∠1∶10，锥度1:5
三、斜度画法

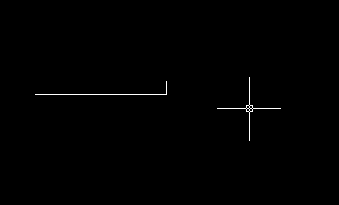

1、先按照数值画，画出长度为10，高度为1，然后再根据实际长度进行缩放。

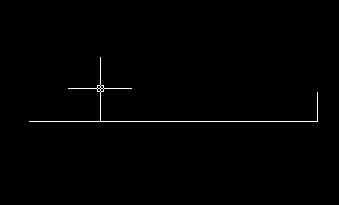

2、用缩放命令，把长度缩放到80，再画高度8。（快捷键sc）
3、再补画完成。
四、锥度画法
1、先画左边部分轴径。

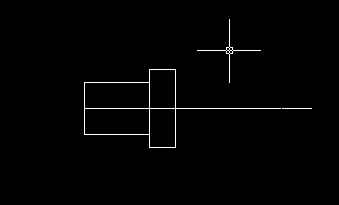

2、锥度1:5，按照上面斜度画法画出1:10，再移动到轴径30的端。
以上就是cad绘制斜度和锥度的教程，请继续关注脚本之家。
