cad中除了绘制平面图，还可以绘制立体图，今天我们就来看看cad绘制立体图形的教程。

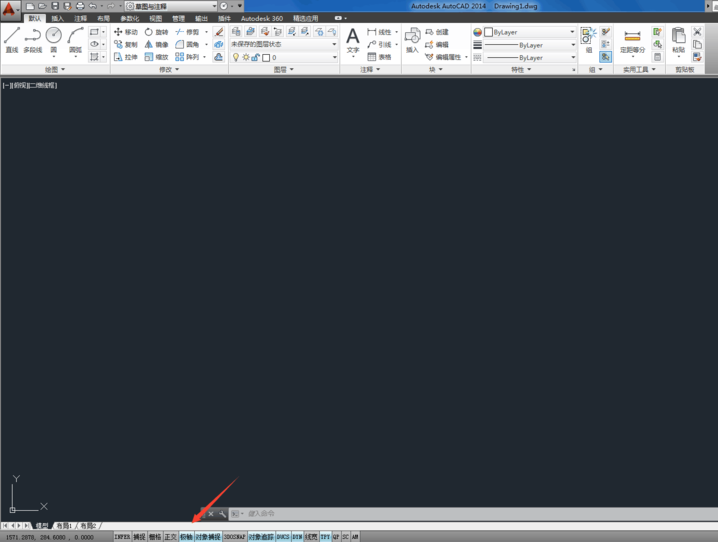

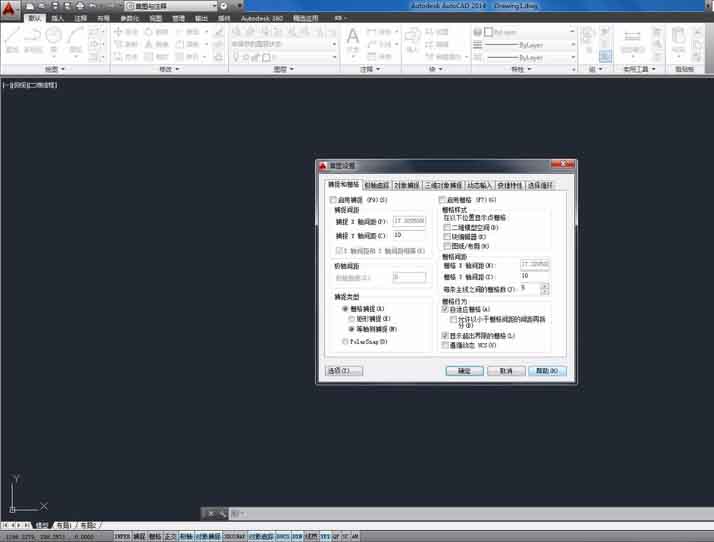

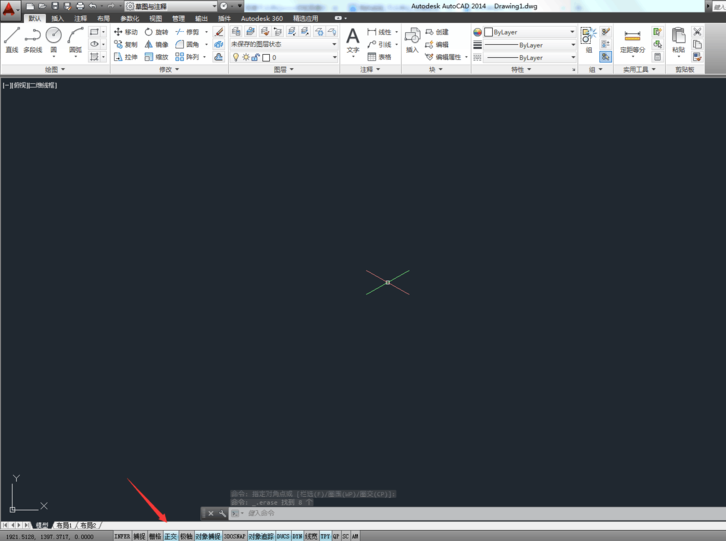

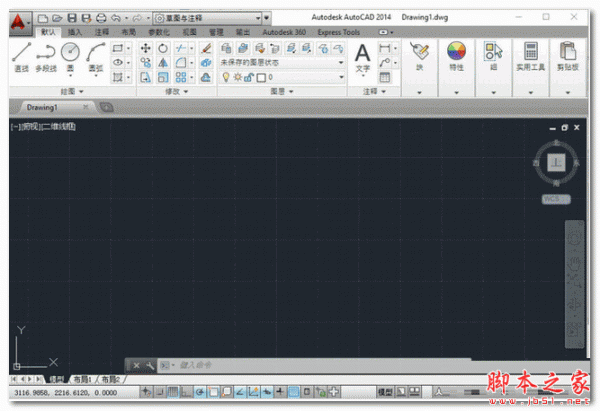

1、右键界面左下方的极轴，左键点击设置，选择捕捉和栅格选项，选中下方的等轴侧捕捉，如图所示

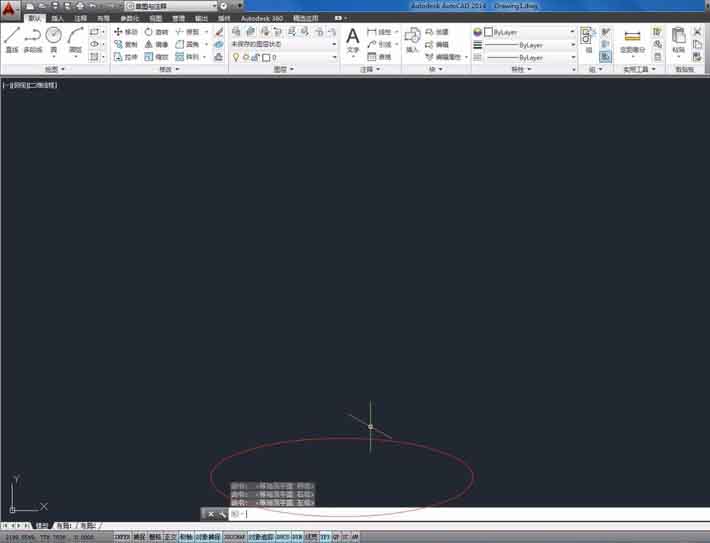

2、这时你就发现你的光标变成了彩色斜交叉的状态，此时你的绘图操作就变成了不同的视角状态，按F5可以切换左视，右视，俯视等状态
3、把正交打开，此时就可以操作了，随心所欲，根据自己的目标画，这里面拿一个工业零件举例

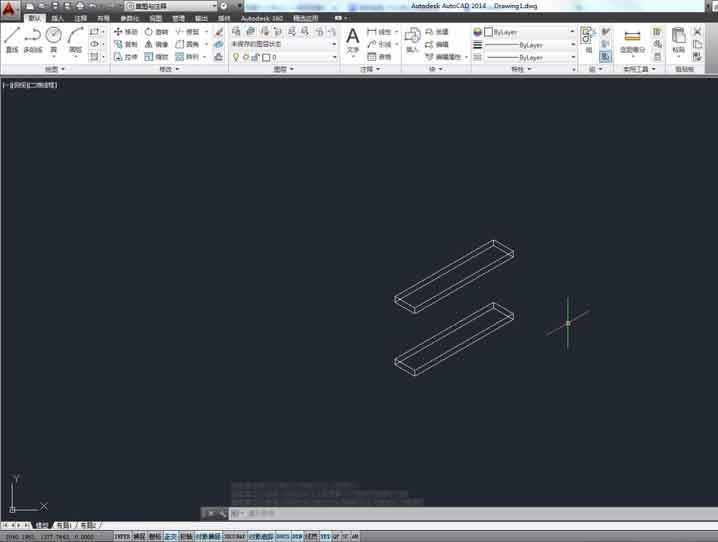

4、先画一个长100，宽20的矩形，并向下偏移5个单位，将两个矩形连接起来，这样一个小“木板”就完成了，再将这个“木板”向下偏移55个单位，如图所示

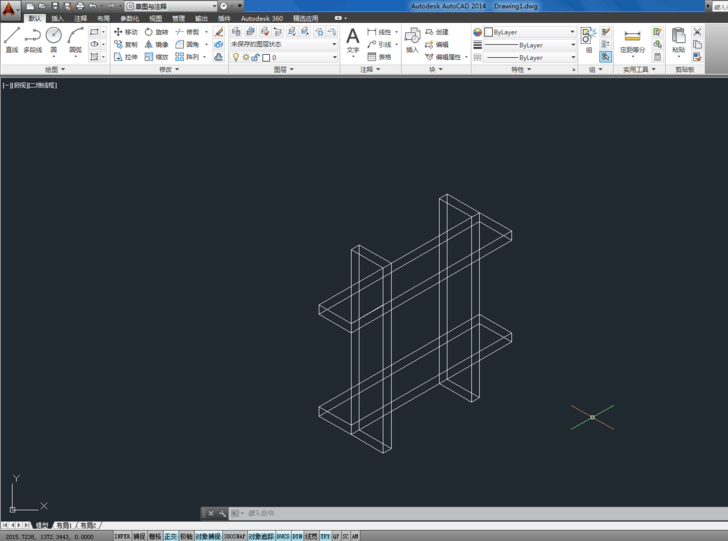

5、同理，做两个竖向的木板，边距离也是20.如图所示

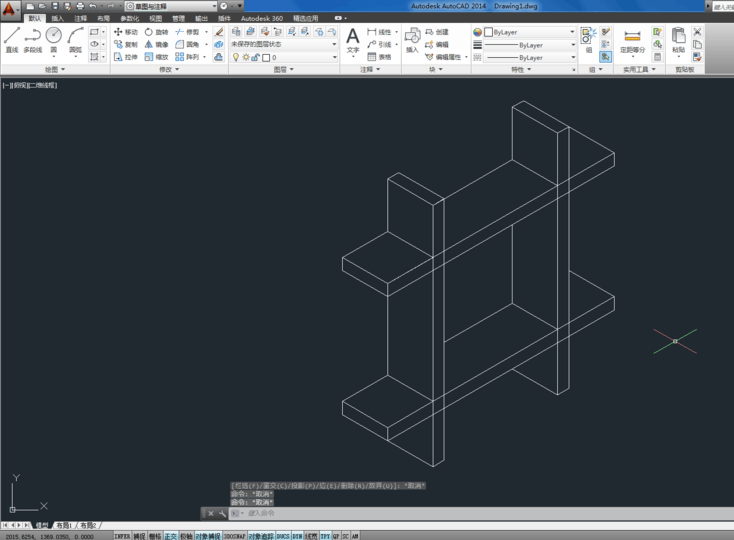

6、连接与修剪，这不很关键，需要细心点，想象以下以你的视角下，哪些线是应该隐藏的，把这些线用快捷键TR删除掉

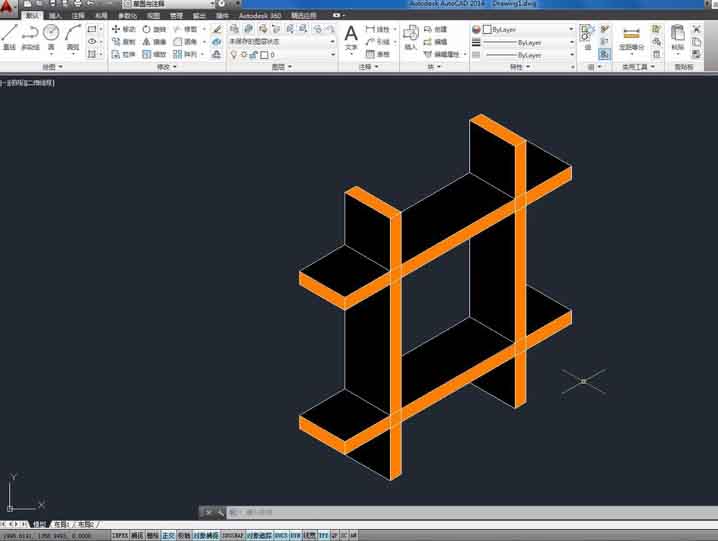

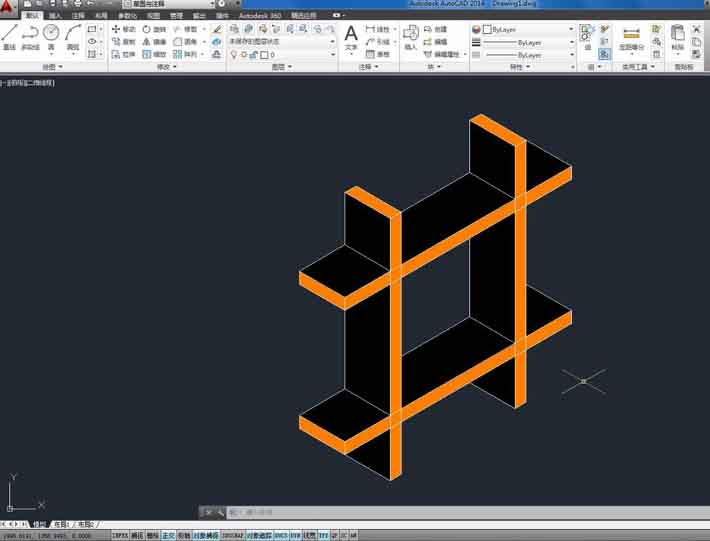

7、为了使其更加鲜明，可以在木板区域填充上颜色，如图所示，这样一个简单的三维图就画好了，用的很简单的“草图与注释”工作空间，是不是很有立体感呢
以上就是cad绘制立体井字的教程，希望大家喜欢，请继续关注脚本之家。
