今天我们就来看看使用cad绘制管道立体图的教程，请看下文详细介绍。

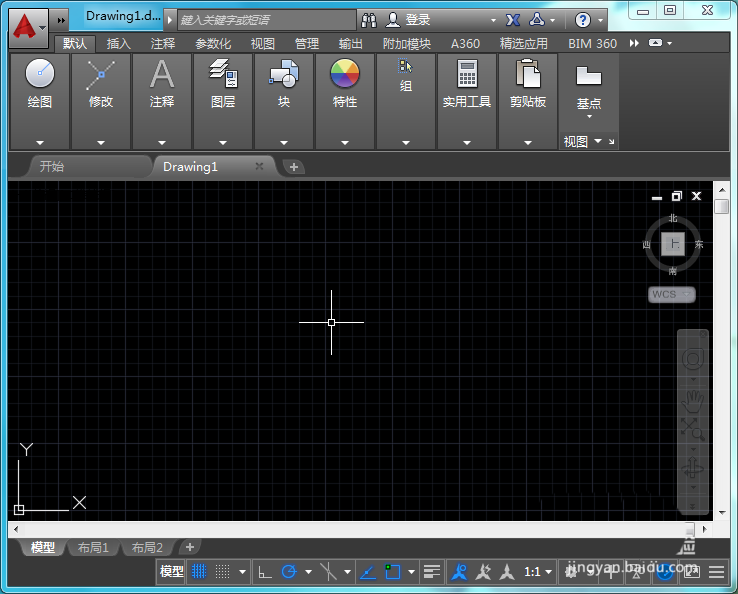

1、打开CAD这款软件，进入CAD的操作界面，如图所示：

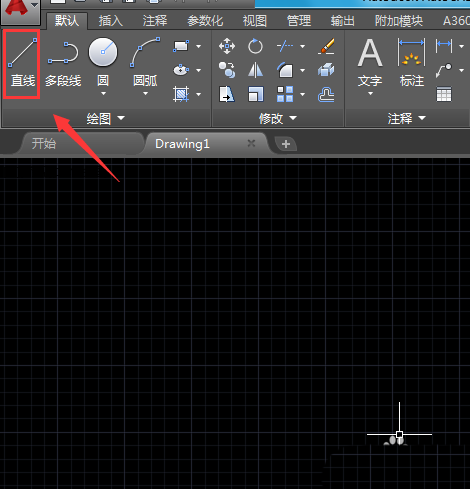

2、在该界面内找到直线工具，如图所示：

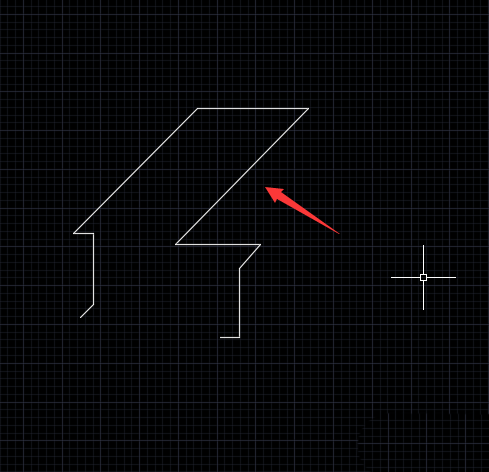

3、使用直线绘制出主线路，如图所示：

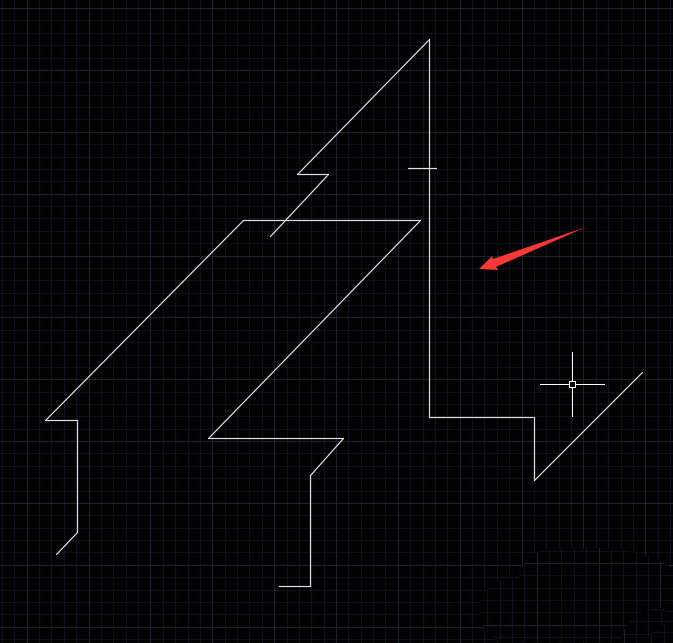

4、再在主线路的基础上在画出分支路如图所示：

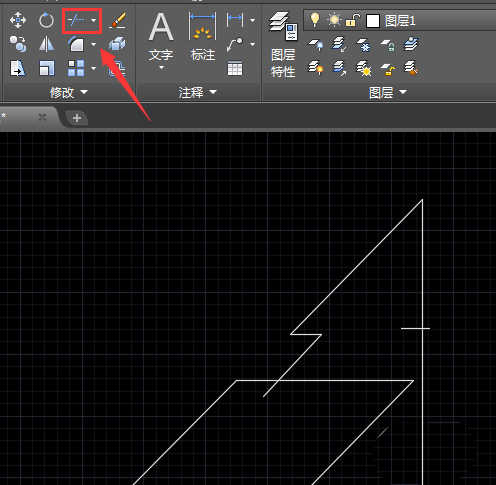

5、再在工具箱内找到修剪工具，如图所示：

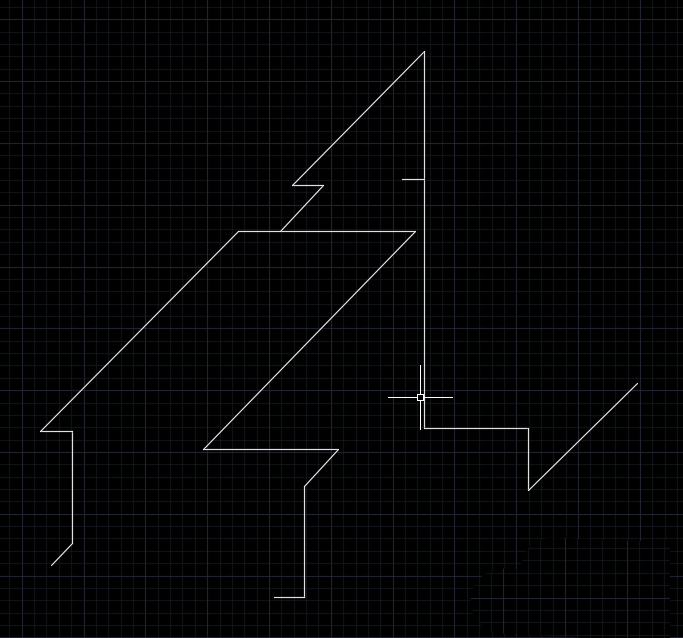

6、使用修剪命令将多余的线修剪掉，如图所示：

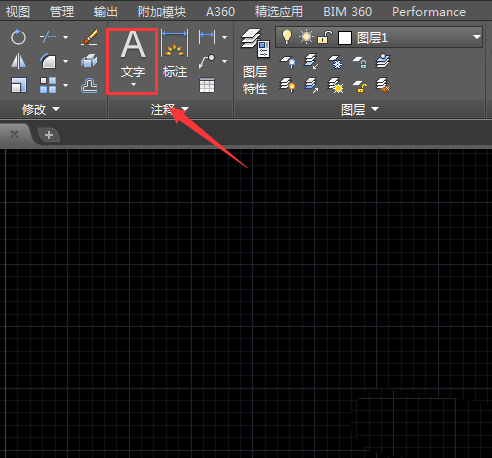

7、再在工具箱内找到文字工具，如图所示：

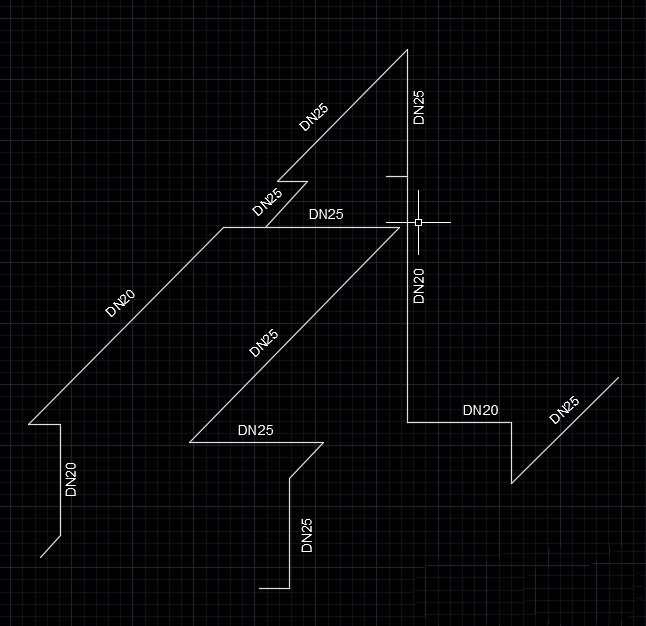

8、使用文字工具在图中标出管道的直径，最后的管道图就绘制好了，如图所示：
以上就是cad设计管道立体图的教程，希望大家喜欢，请继续关注脚本之家。
