cad建筑图纸为了更有层次感，可以设置线的粗细，还可以设置其打印浓度，使图纸更具层次感，下面我们就来看看详细的教程。
一、明确打印效果

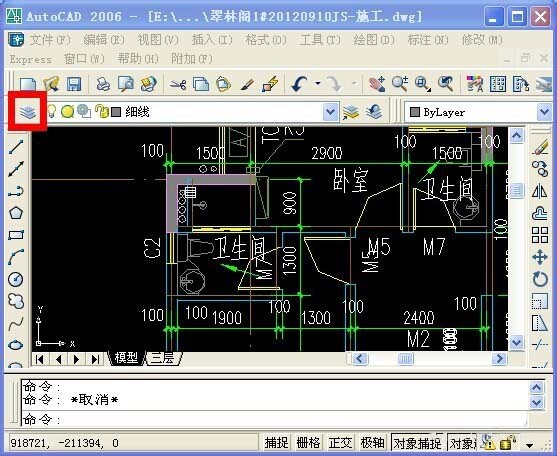

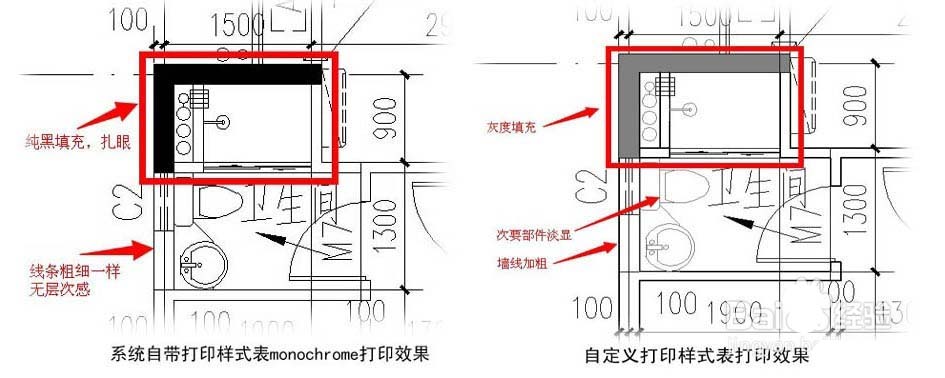

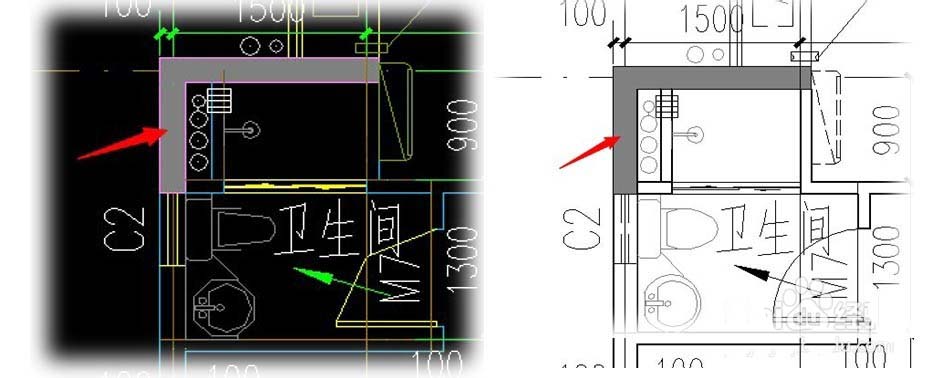

1、首先，打开CAD图纸，图纸中不同的构件已经分别用不同的颜色绘制完成，明确你所要的打印效果，比如：柱子的填充不用纯黑色，而用适当的灰度填充；
2、还有：墙体线条要比其他线条粗一些；
二、查询构件颜色

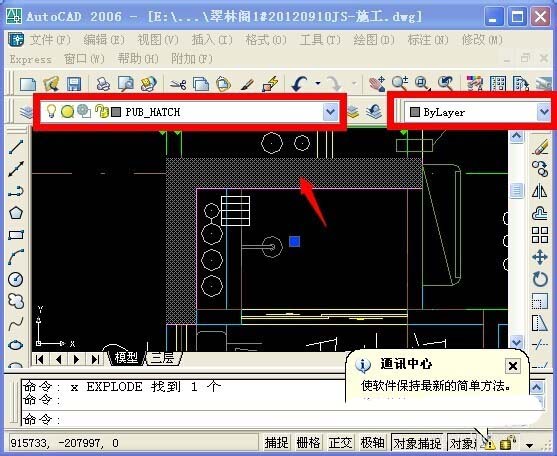

1、以AutoCAD2008为例（其他版本类似），先查询柱填充层的颜色，将鼠标移动到柱子中间的填充层上，当填充层变为虚点时，点击鼠标左键，在顶部的图层状态栏中找到图层名称，本例中图层名称是"PUB_HATCH"，并查看右侧的颜色控制框，本例中为”ByLayer"，意思是填充的颜色“随图层”

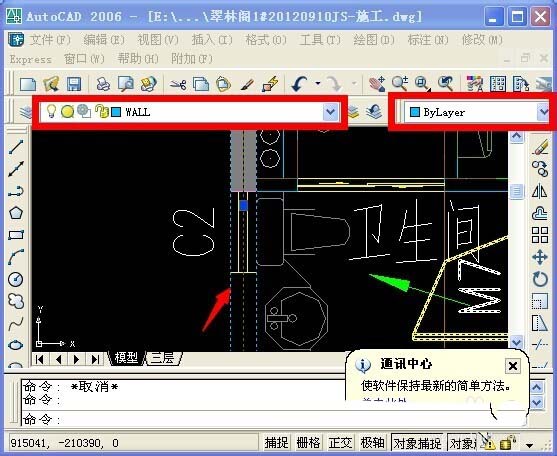

2、再查询墙体颜色，将鼠标移动到墙体线条上，当线条变为虚线时，点击鼠标左键，在顶部的图层状态栏中找到图层名称，本例中图层名称是"WALL"，记住这两个图层名称。

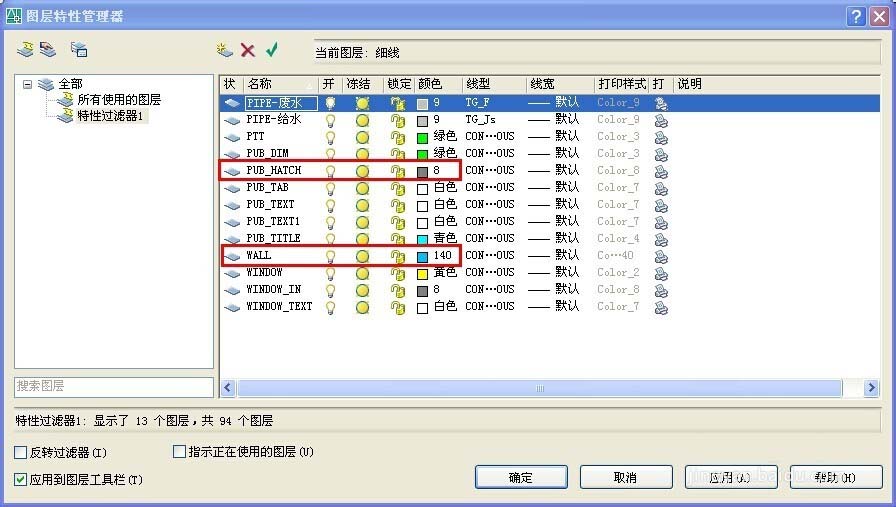

3、点击图层特性管理器按钮，在图层特性管理器对话框中，找到"PUB_HATCH"和"WALL"图层并记住他们的颜色编号，本例中"PUB_HATCH"层颜色为8号，"WALL"图层颜色为140号
三、设置打印参数

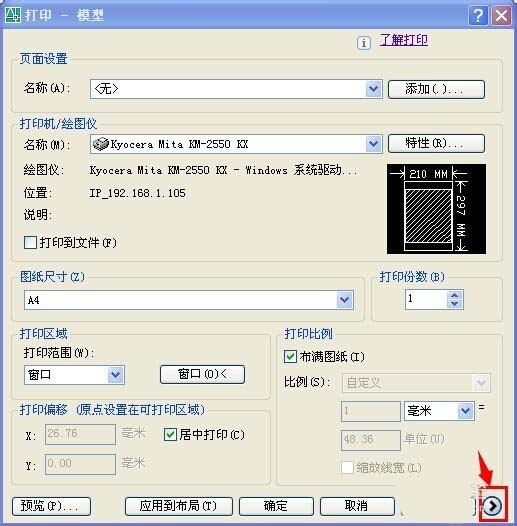

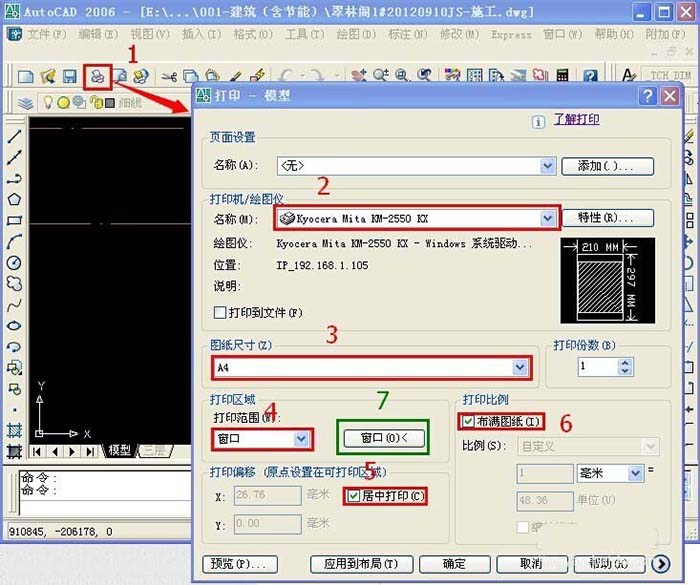

1）点击打印按钮，打开打印设置对话框；
2）选择打印机\绘图仪名称为自己的打印机；
3）设置图纸尺寸；
4）设置打印区域-打印范围为”窗口“；
5）勾选”居中打印“；
6）勾选”布满图纸“；
7）点击窗口按钮，框选要打印的图纸范围。
2、点击这个右箭头，设置打印高级选项

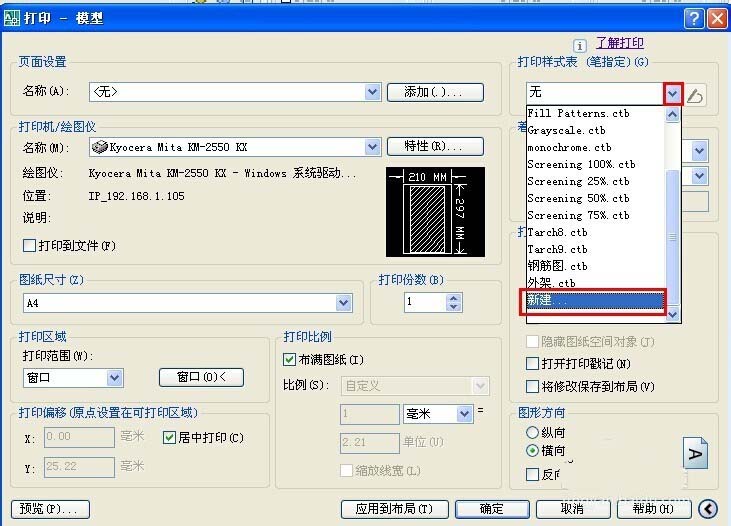

3、点击打印样式表中的下箭头，在下拉列表的最后找到”新建…“，点它，就到了本文的重点：打印样式表设置
四、打印样式表的设置

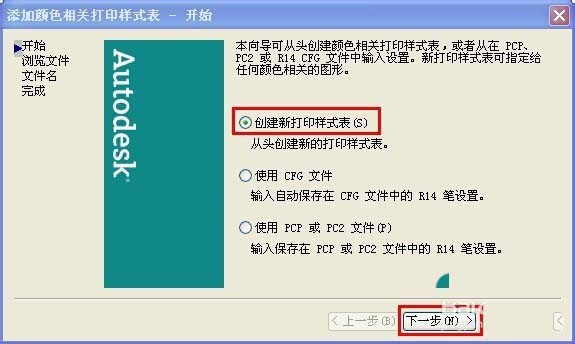

1、在弹出的对话框中点击”创建新打印样式表“，单击”下一步“

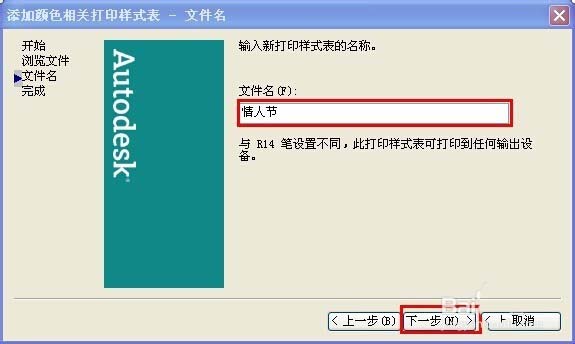

2、在弹出的文件名对话框中，随便写个文件名，单击”下一步“

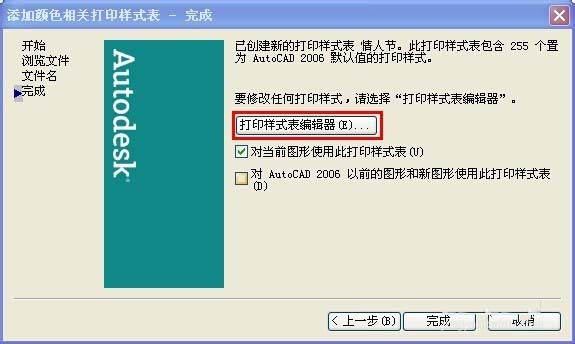

3、在弹出框中单击”打印样式表编辑器“

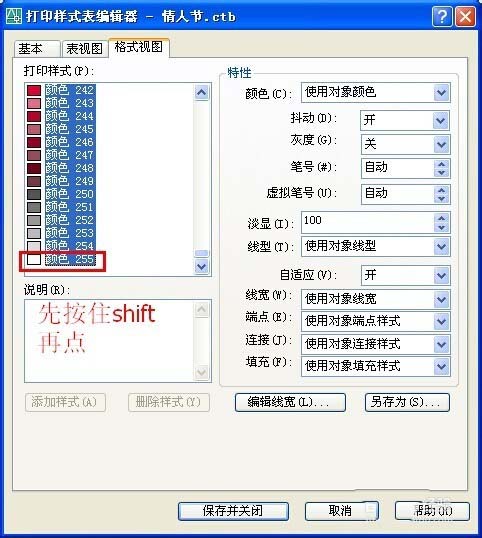

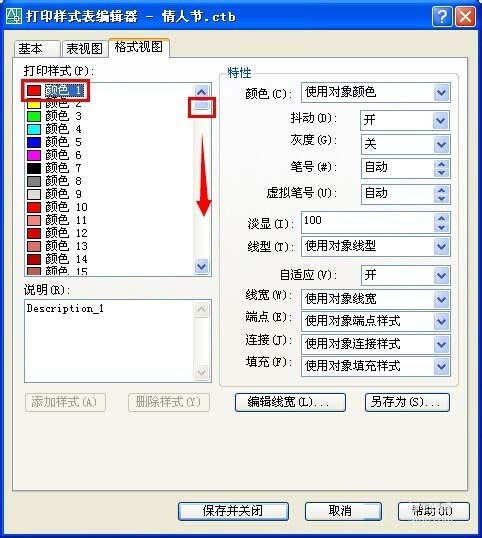

4、在弹出的对话框中，选择所有颜色，方法是先点击”颜色1“，再拖动右侧的滚动条到最下面，按住shift键，点击最后一个颜色”颜色255“，这样就将1~255号的所有颜色都选择上了

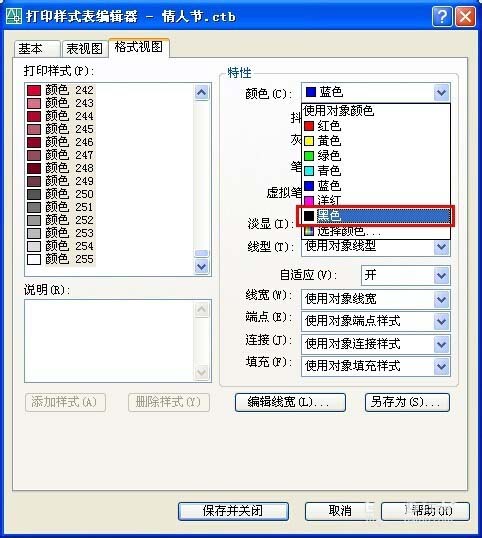

5、鼠标移动到颜色的下拉列表中，选择”黑色“，这样所有颜色在打印时全部按黑色输出打印。

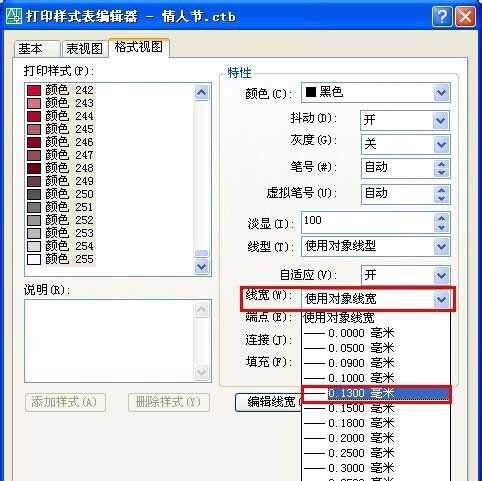

6、在线宽的下拉列表中选择”--0.1300毫米“，这样所有颜色的线条在打印时的线宽都为0.13毫米

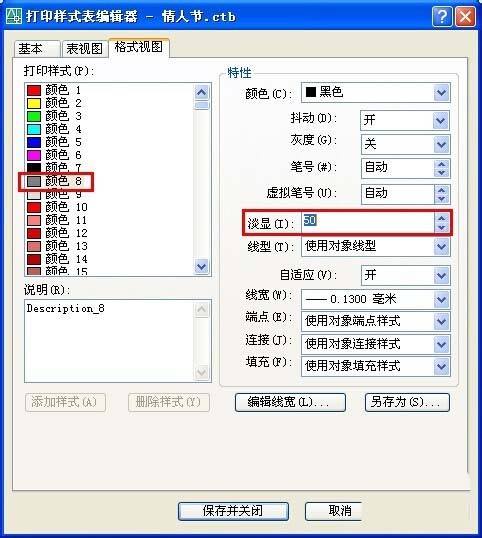

7、下面设置柱填充的颜色按灰度打印，别忘了柱填充层的颜色为8号颜色，在左侧的”颜色 8“上点一下，在右侧的”淡显“中输入”50“，意思是按50%的灰度显示输出。

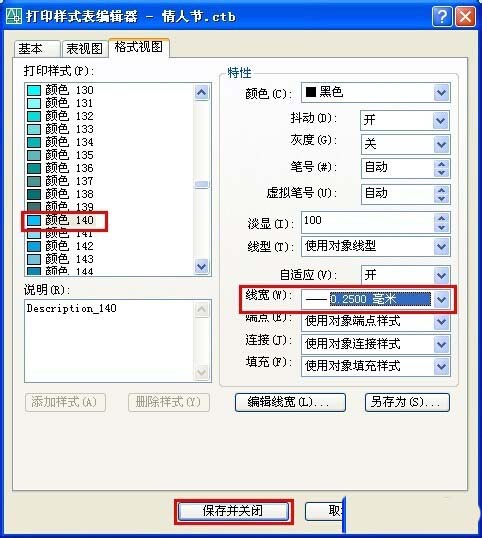

8、设置墙体的线条加粗些，选择墙体的颜色”颜色 140“，选择线宽为”--0.2500毫米“，单击”保存并关闭“按钮，完成打印样式表编辑。

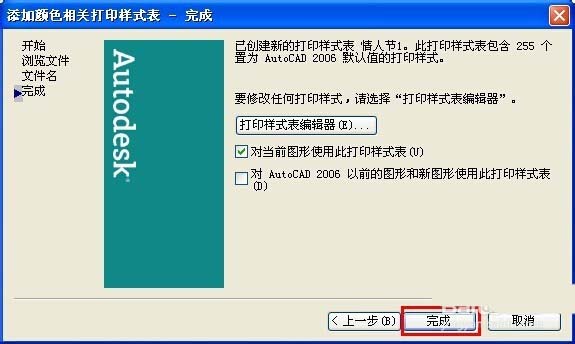

9、单击”完成“
五、打印出图

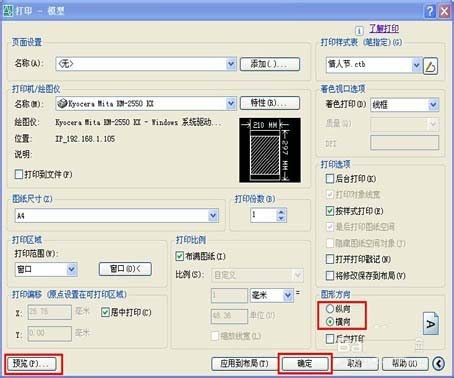

调整图形方向为横向或纵向，单击”预览…“，看看图形是否符合要求，在预览里可以用鼠标滚轮放大缩小查看，如果不满意，再返回打印设置里调整好，就可以按”确认“打印了。

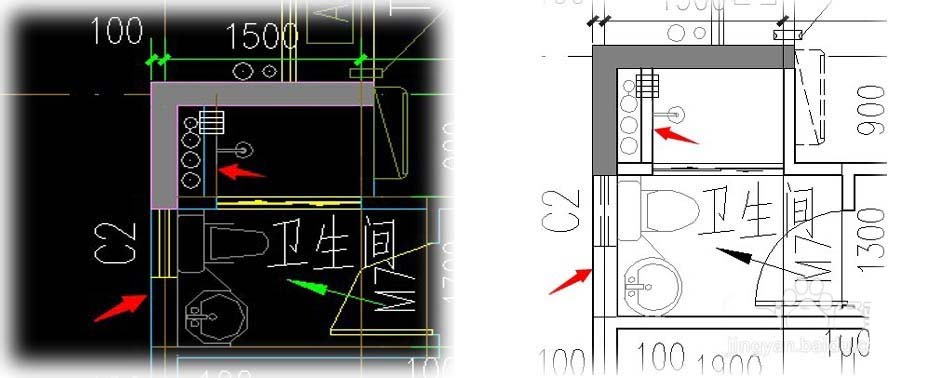

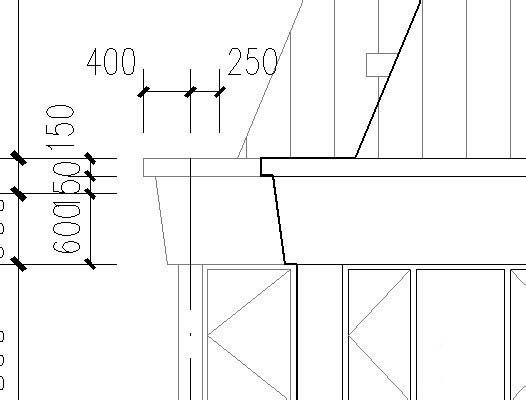

2、这是打印图纸的细节部分
注意事项：
对于激光打印机来讲，细线0.1~0.13mm，中线0.15~0.25mm，粗线0.5~1mm，可视情况进行设置。
以上就是CAD建筑图纸打印相关的设置方法，设置的参数很多，大家学习一下就好，请继续关注脚本之家。
