AutoCAD中并不能直接插入粗糙度符号，需要自己绘制，需要注意的是，这里小编只教大家如何使用CAD绘制符号，表面粗糙度符号的尺寸和文字大小是有国家标准的，请参考GB/T131-1993给出了详细的信息。

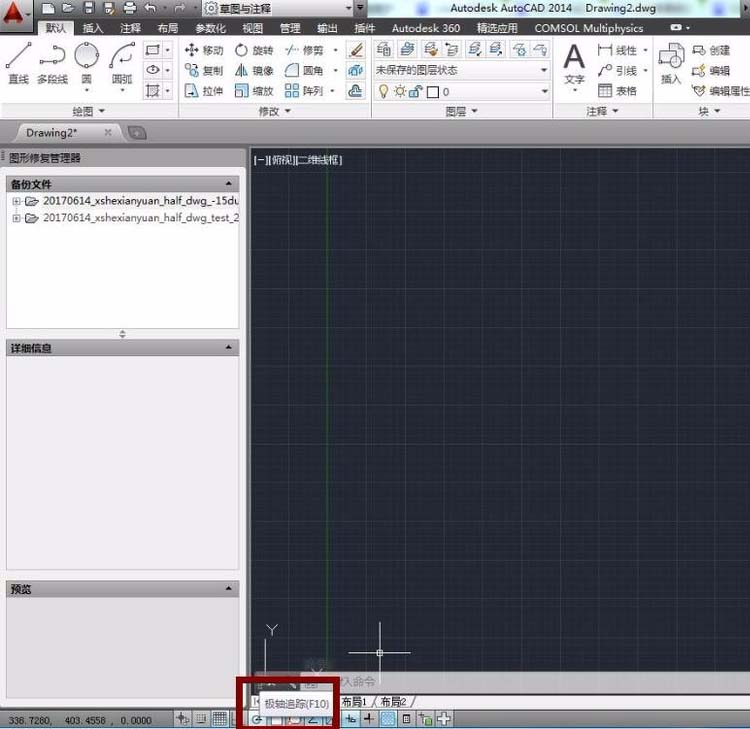

1、新建一个dwg文件并右击右下角“极轴追踪”，选择“设置”。

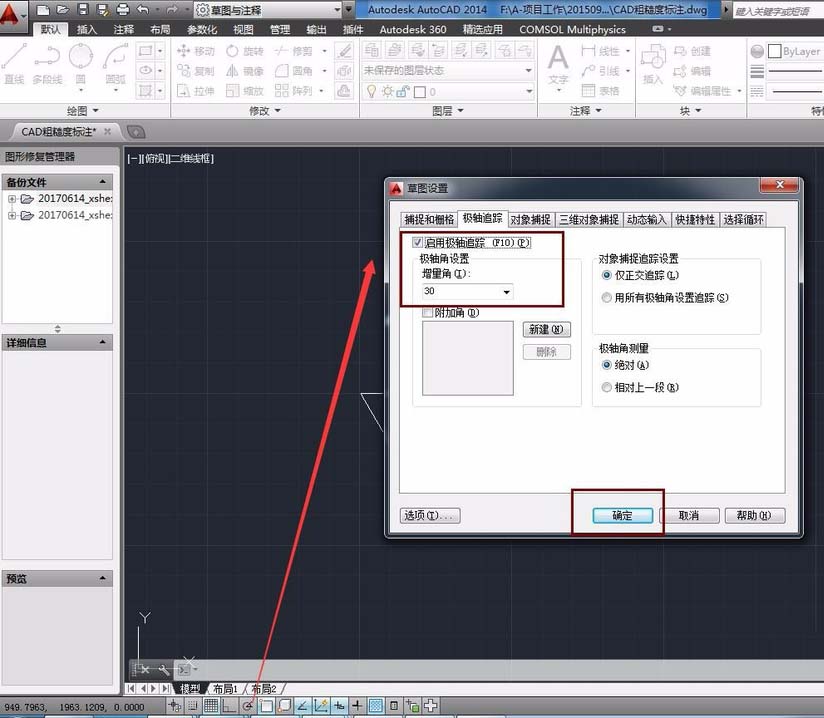

2、如图所示的方法进行设置

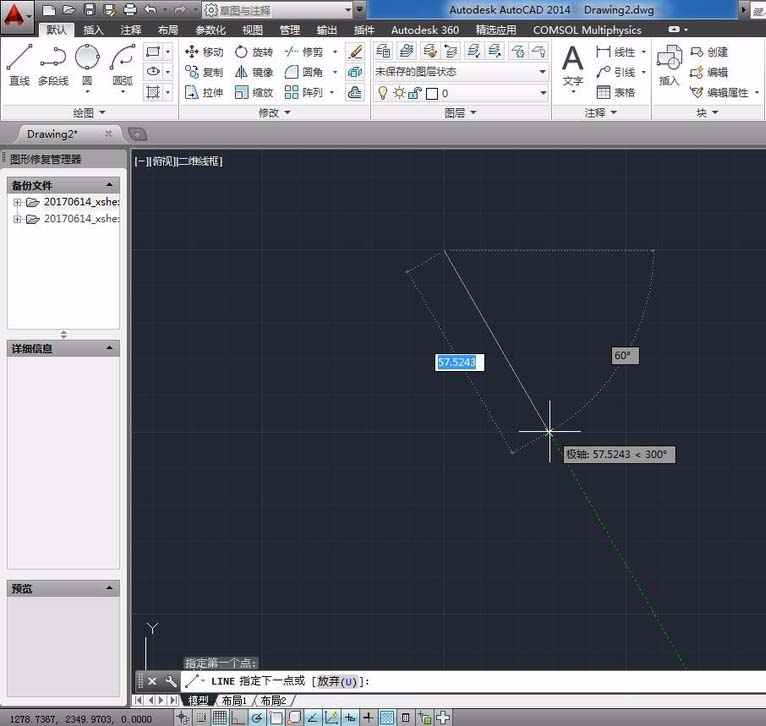

3、开始绘制，追踪角度是30的倍数时有绿色的线条提醒。先画一条边。

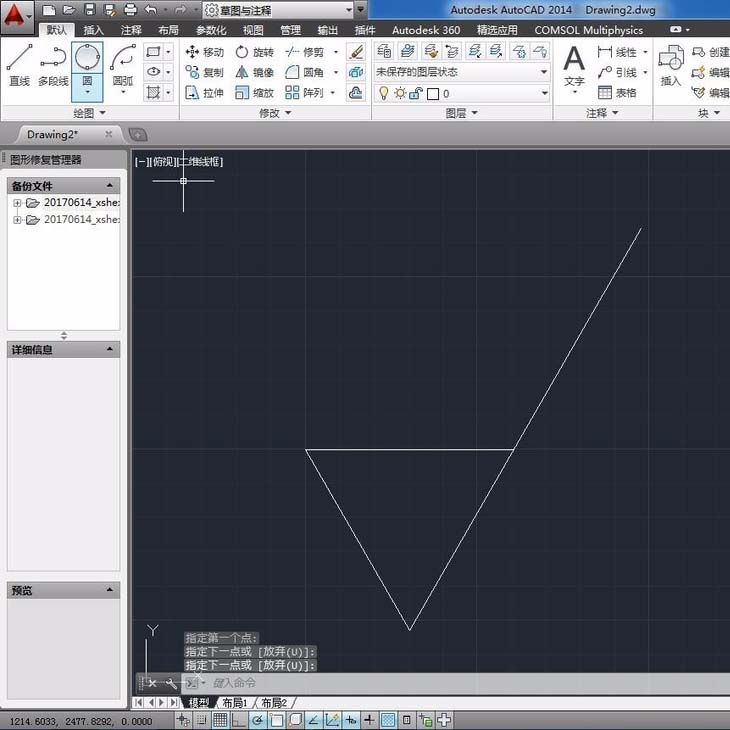

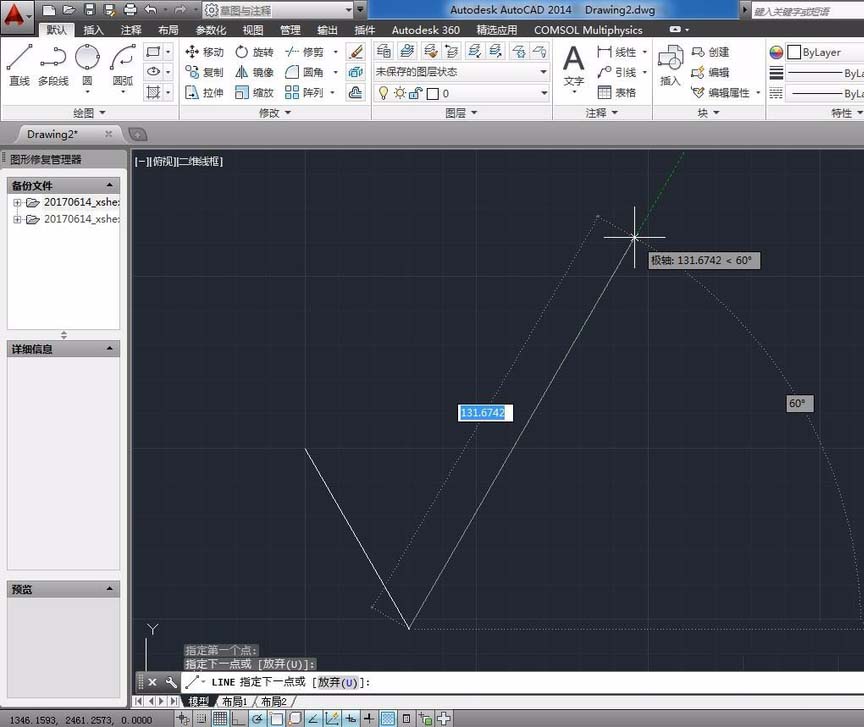

4、同理，画另外两条线。

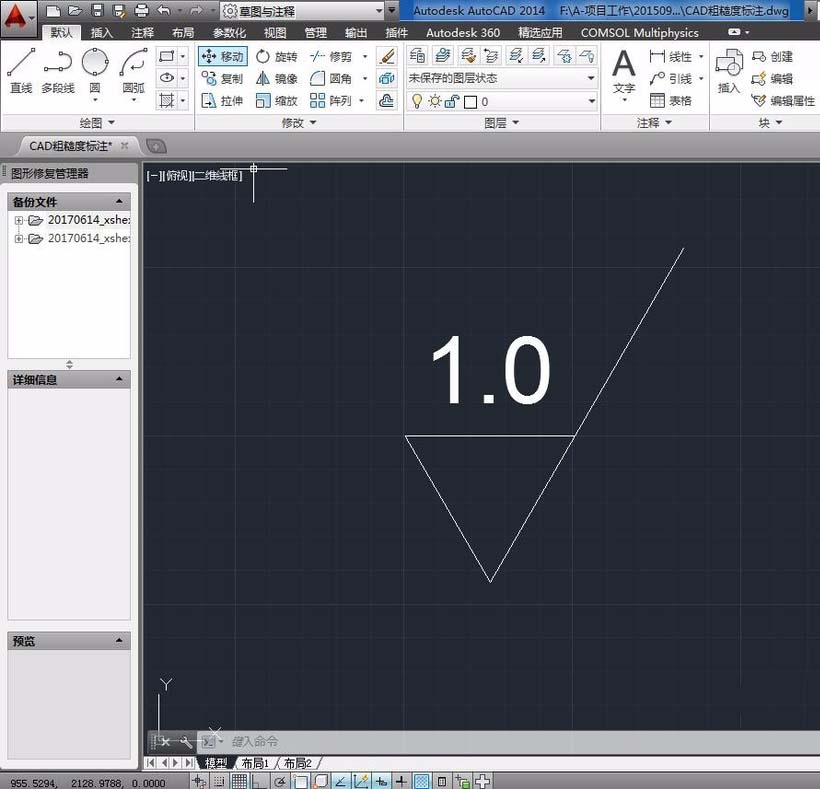

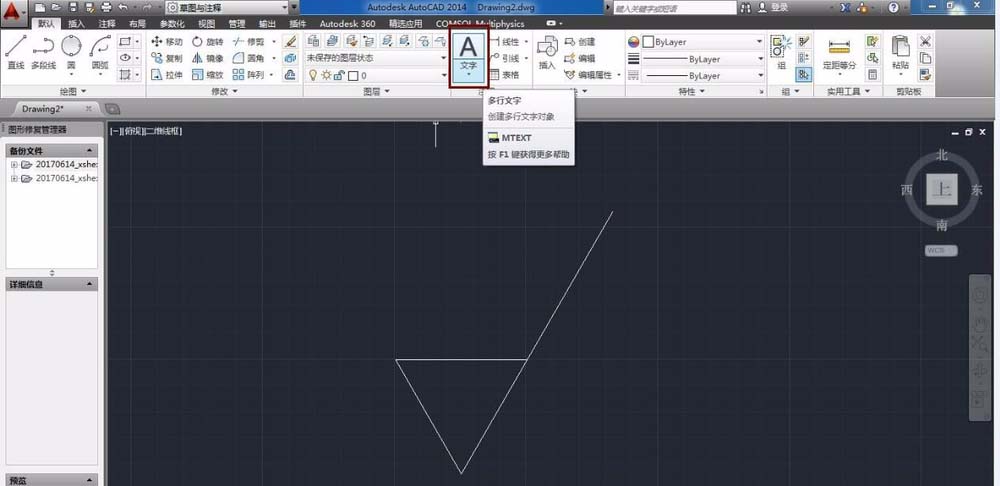

5、添加粗糙度的数值，选择文字添加按钮，并敲入数值如1.0

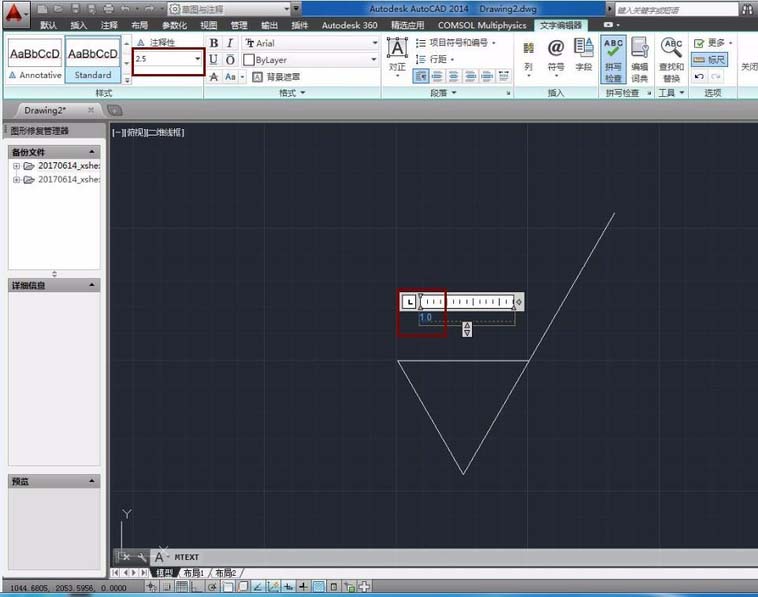

6、文字大小可以通过改变文字高度来改变。选中文字，在文字高度设置框里输入20.文字高度由原来的2.5变成20。

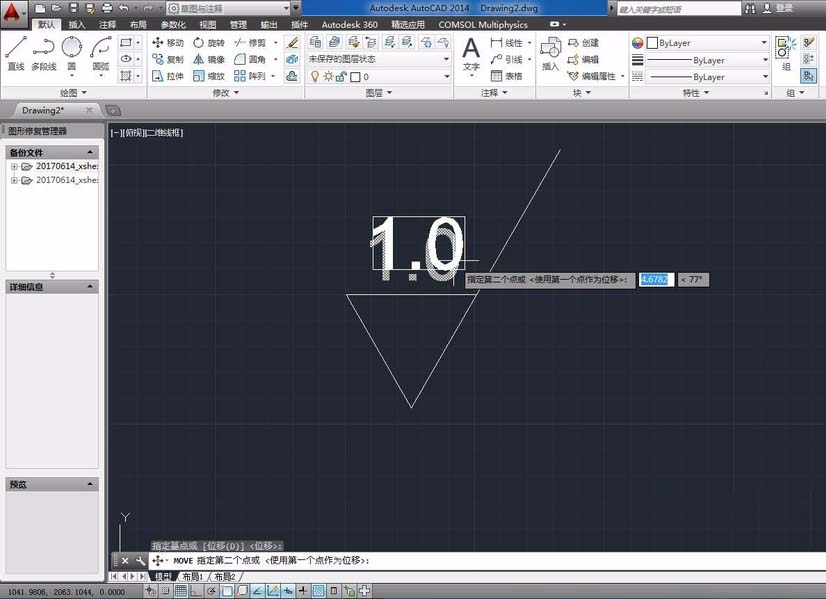

7、选中数字并右击选择拖动，可以改变数字位置。
