CAD怎么设计一款vcd机的平面图?综合运用矩形、直线、圆、移动等命令，下面我们就来看看详细的教程。

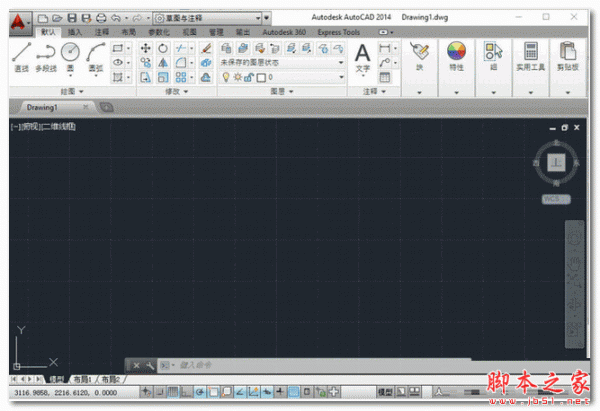

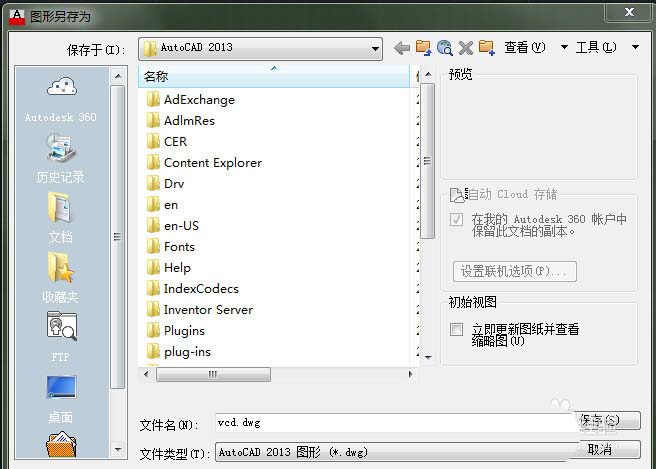

1、正常启动autocad2013软件，选择“文件|保存”菜单命令，将其保存为“vcd”文件。

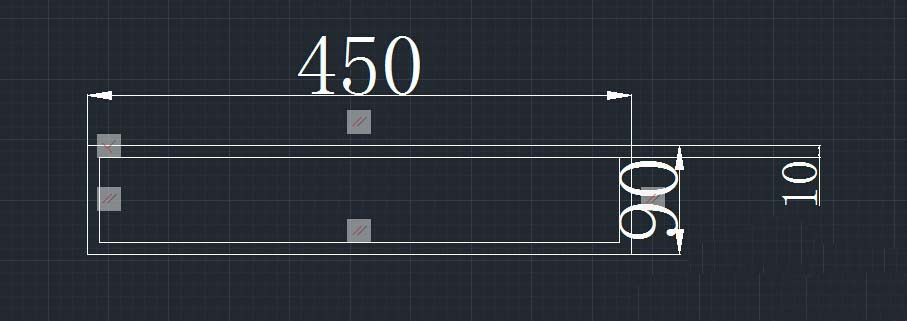

2、执行“矩形”命令（rec）,绘制出一个450mmX90mm的直角矩形；再执行“偏移”命令（O），将直角矩形向内偏移10mm的距离。

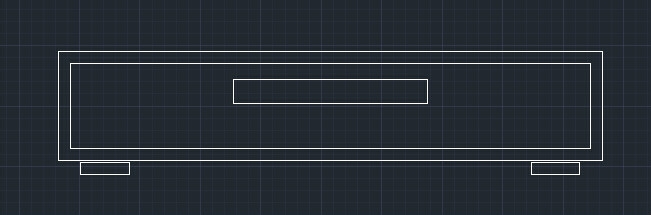

3、执行“矩形”命令（rec）,绘制出一个160mmX20mm的直角矩形；再执行“偏移”命令（O），将直角矩形向内偏移2mm的距离；同样再执行矩形命令，绘制出40X10mm的直角矩形作为VCD的底脚，并移动到图中所示位置，最后执行“镜像”命令（MI）,将VCD底脚水平镜像出一个。

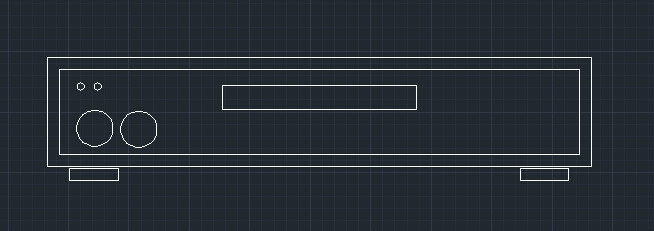

4、执行“圆”命令（c），绘制出两个半径分别为15mm和3mm的圆，再执行“移动”命令（M）和执行“复制”命令（co）,绘制出如图所示的图形。

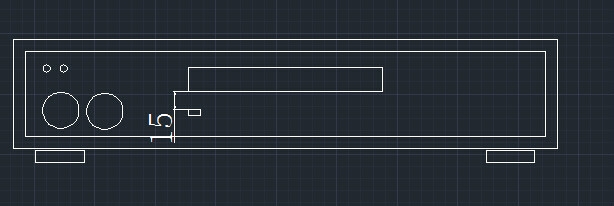

5、执行“矩形”命令（rec）,绘制出一个10X5mm的直角矩形，并执行“移动”命令（M），将小矩形按钮移动到图中所示位置。

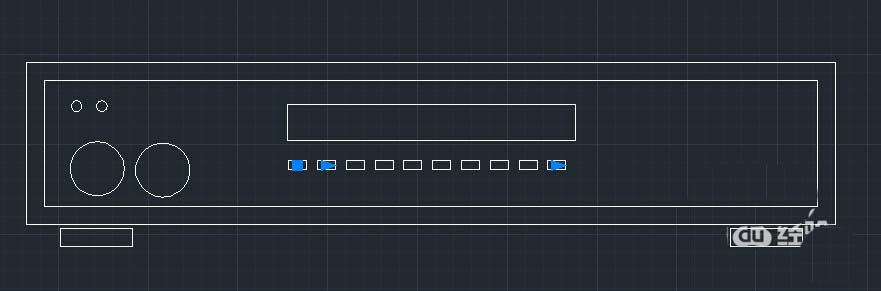

6、执行“陈列”命令（AR），根据命令行提示，选择“小矩形”对象，并按空格键确定，再选择“矩形（R）”选项，按空格键确定，再根据命令行提示选择“间距（s）”选项，按空格键确定，并输入列数之间的距离为“16”，按空格键以默认行之间的距离；再根据命令行提示选择“行数（R）”选项，并设置行数为“1”、列数为“10”，最后按空格键确定。

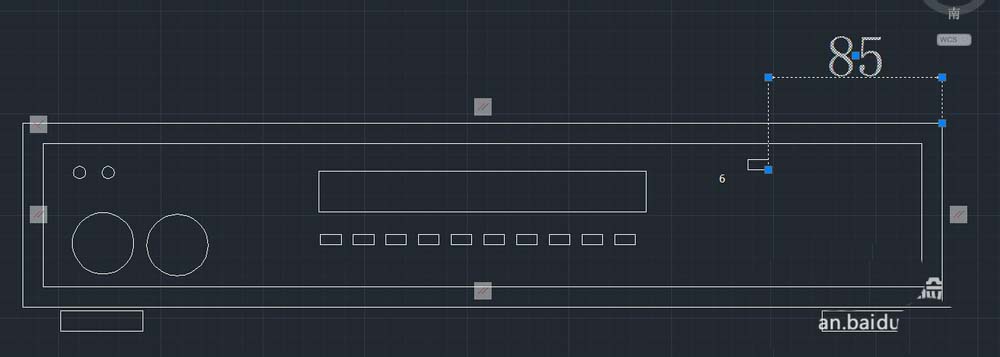

7、执行“矩形”命令（rec）,绘制出一个10X5mm的直角矩形，再执行“圆”命令（c）,绘制出一个直径为8mm的圆，再执行“移动”命令（M），将小矩形和圆移动到图中位置。

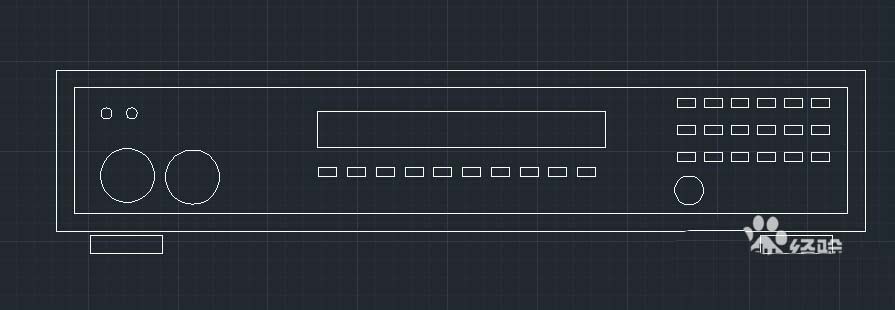

8、执行“陈列”命令（AR），根据命令行提示选择“矩形”选项，再根据命令行提示选择“间距（s）”的距离为“-15”，再输入列数之间的距离为“15”；再根据命令行提示，输入行数为“3”，列数为“6”，最后按空格键确定。

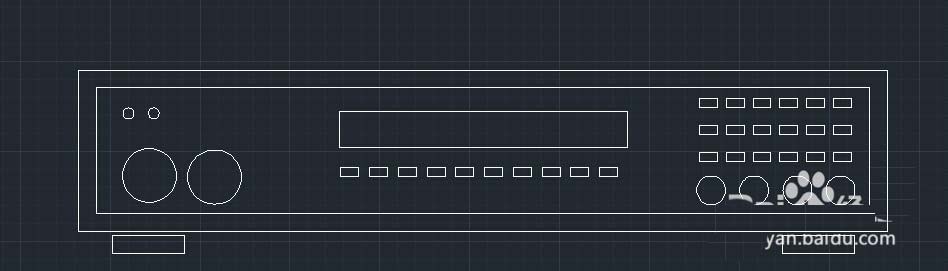

9、同样，对圆对象进行阵列，相关参数间距为“24”、行数为“1”，列数为“4”，最后按下空格键确定。

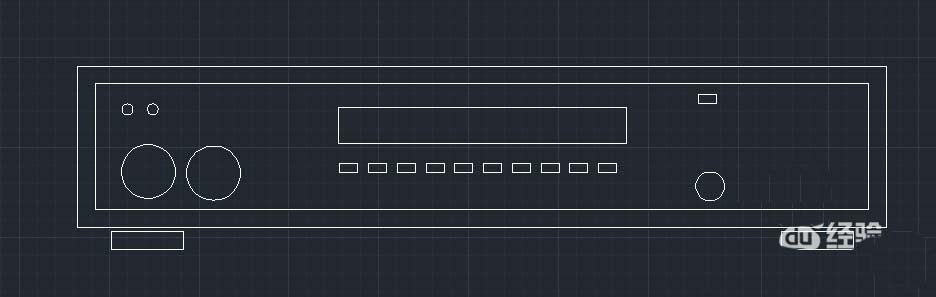

好了，一款vcd机就画好了，很简单的教程。
