cad沉孔符号怎么打? CAD孔深符号的输入技巧

小编给大家介绍下CAD怎么输入孔深、沉孔符号。

AutoCAD2014 中文精简安装版(附注册机+序列号) 64位

• 类型：3D制作类
• 大小：503MB
• 语言：简体中文
• 时间：2017-03-27

查看详情

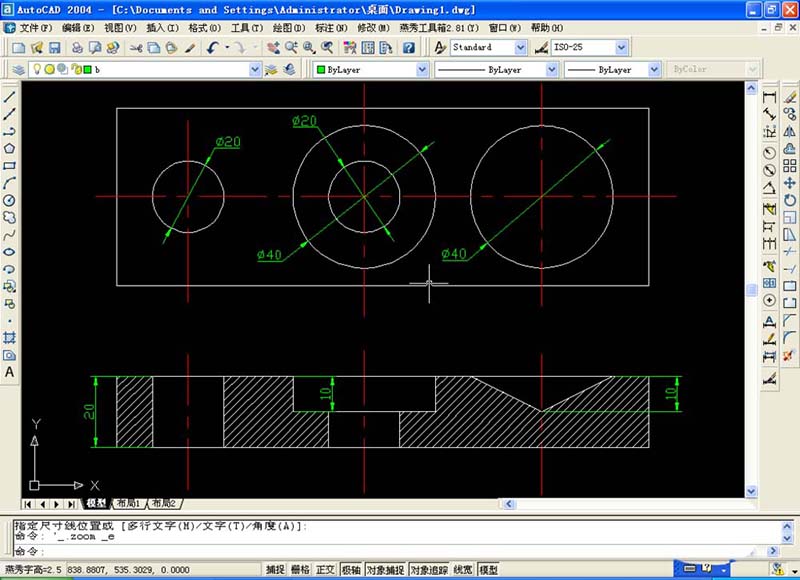

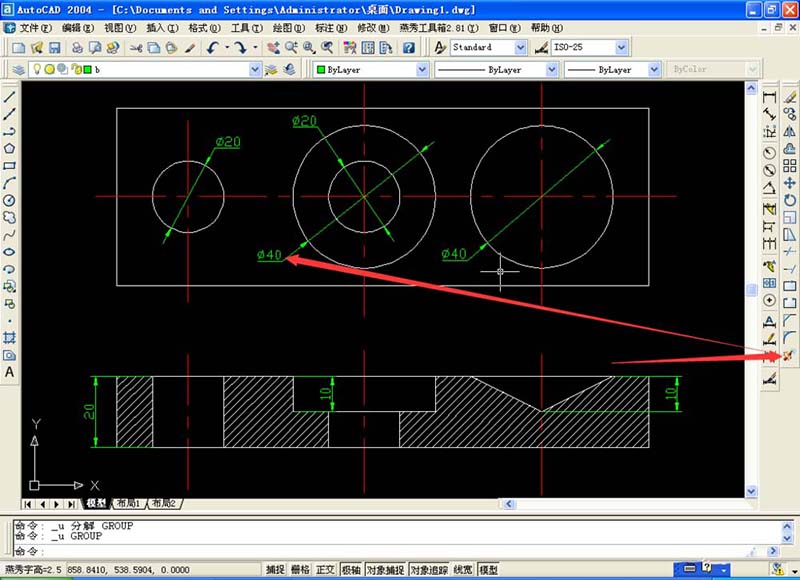

1、给图标上尺寸

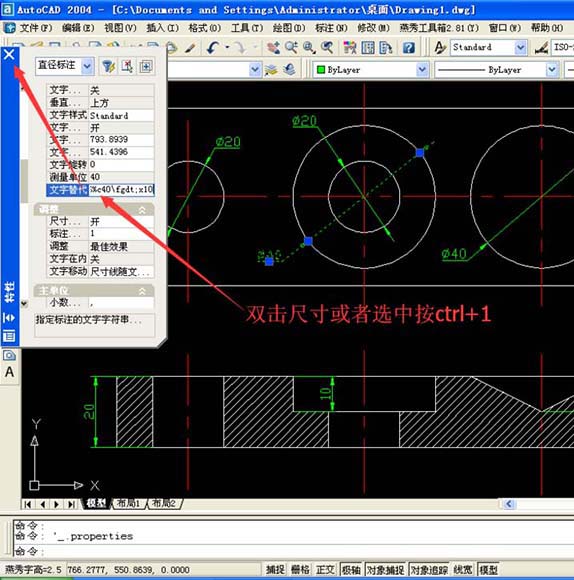

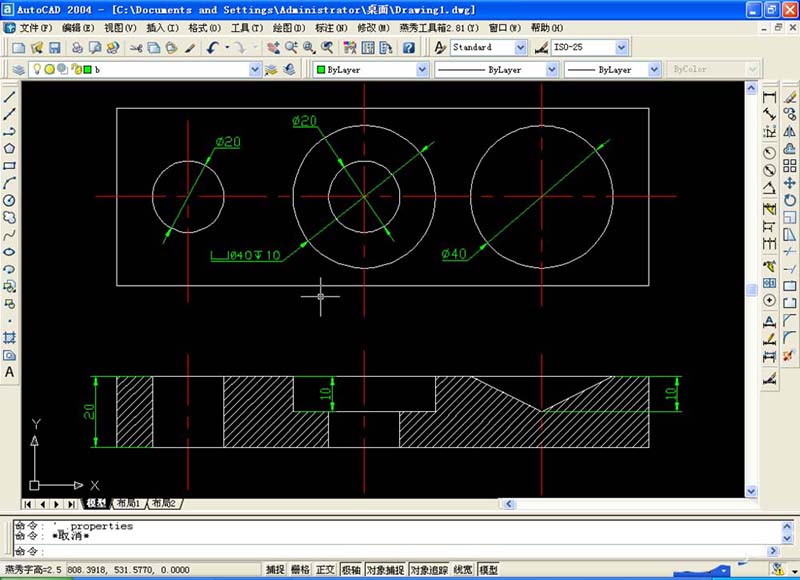

2、双击尺寸或者选中按ctrl+1——拖动滚动条到文字替代——输入\fgdt;v%%c40\fgdt;x10（\fgdt;v代表圆柱形沉孔和锪平面孔符号；\fgdt;x代表孔深符号；\fgdt;w代表锥形沉孔符号）——按确认或者点击关闭即可

3、点击分解——选择尺寸

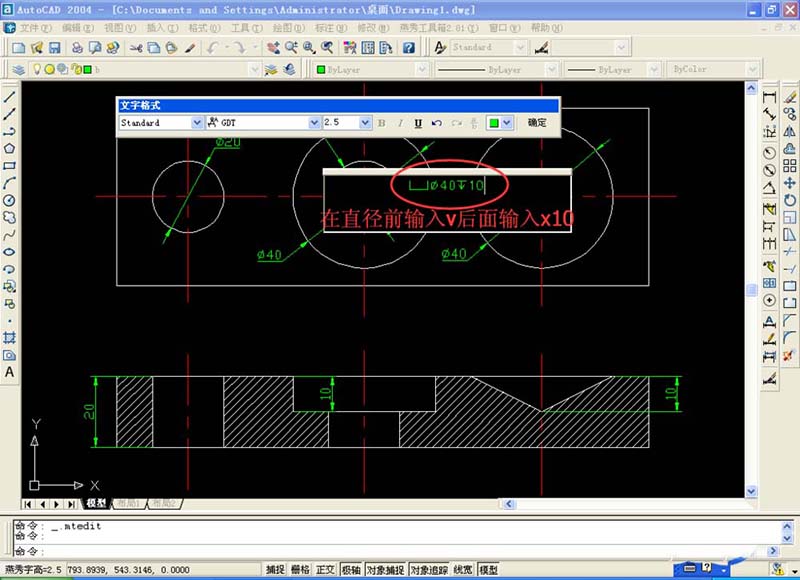

4、双击尺寸——文字格式如图选择GDT——在原有尺寸前输入v，后面输入x10（在GDT下v代表圆柱形沉孔和锪平面孔符号；x代表孔深符号；w代表锥形沉孔符号）

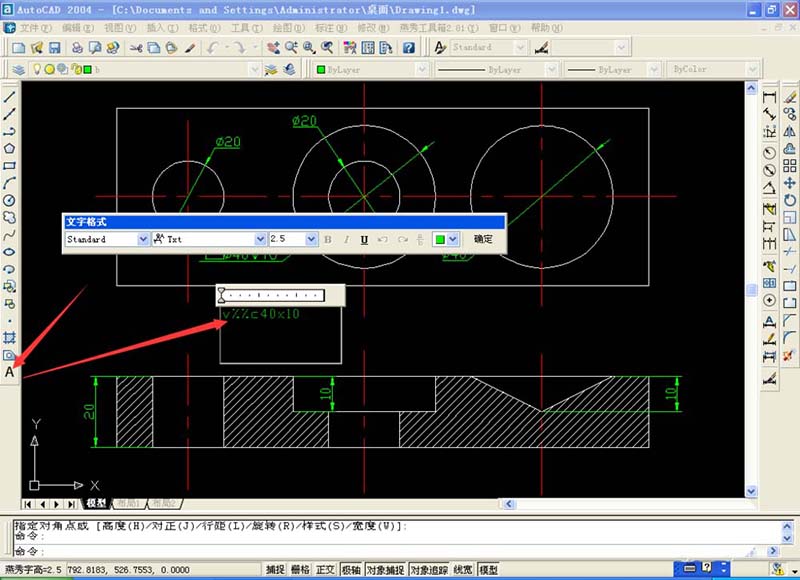

5、在分解后或者添加多行文字后——如图所示输入v%%c40x10

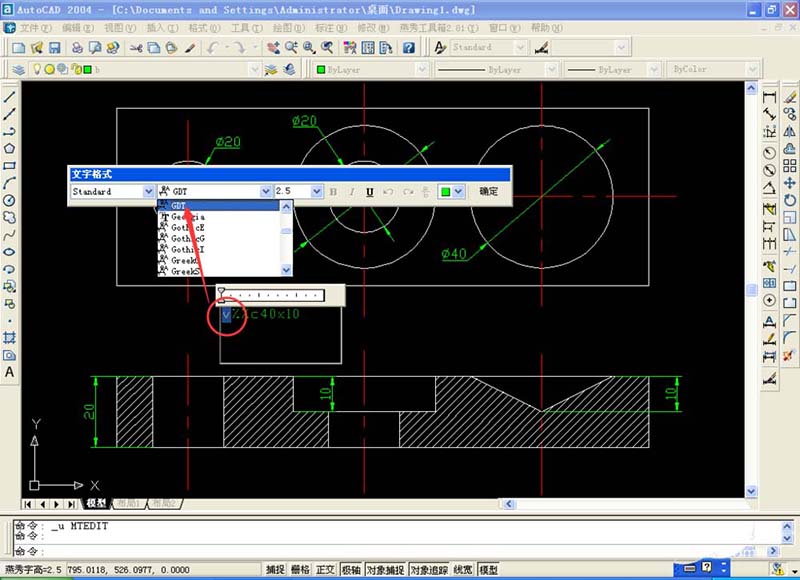

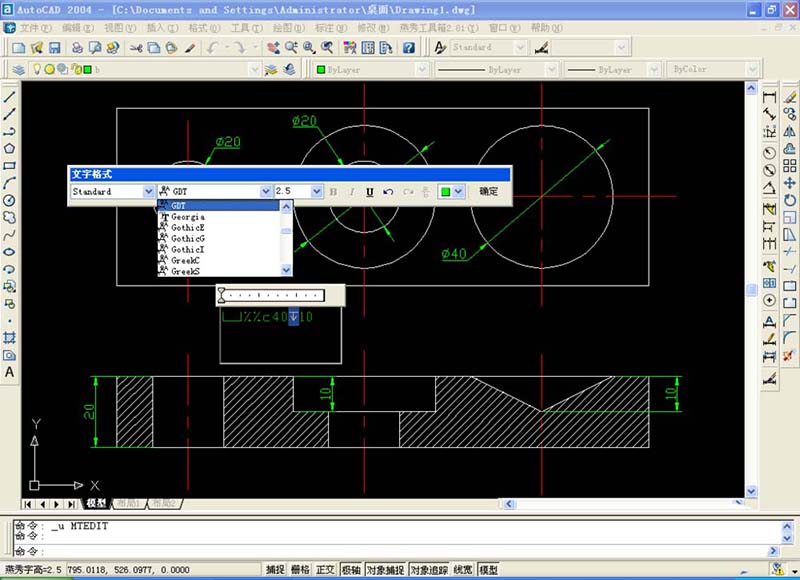

6、分别将v ，x的文字格式选择GDT即可
