下面介绍用cad如何对三维图形进行剖切，抽壳。
一、对三维图形抽壳

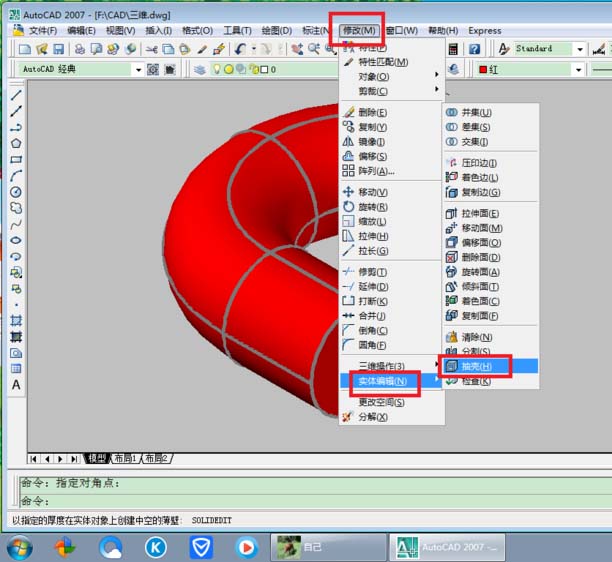

1、选择修改/实体编辑/抽壳。

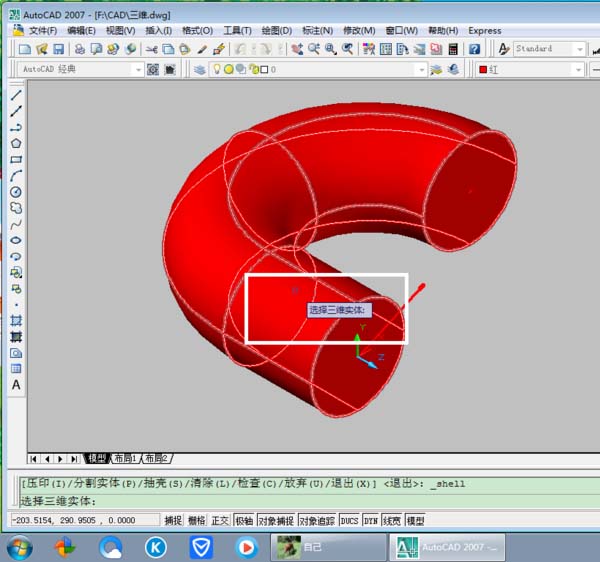

2、选择需要抽壳的三维实体。

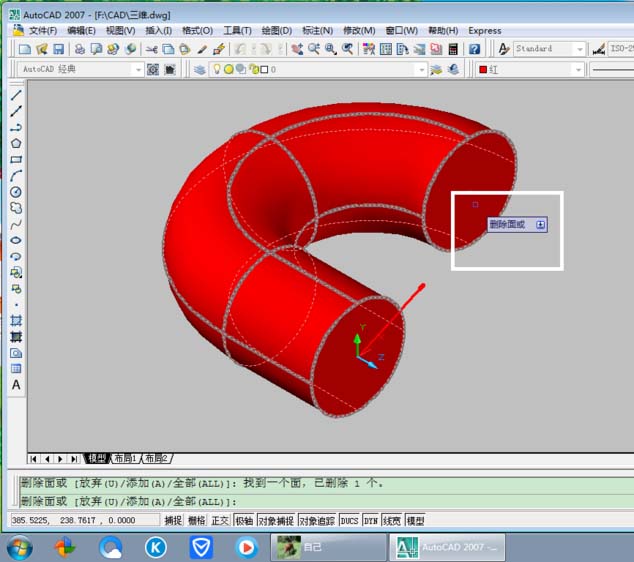

3、然后选择删除面，按回车确定操作。

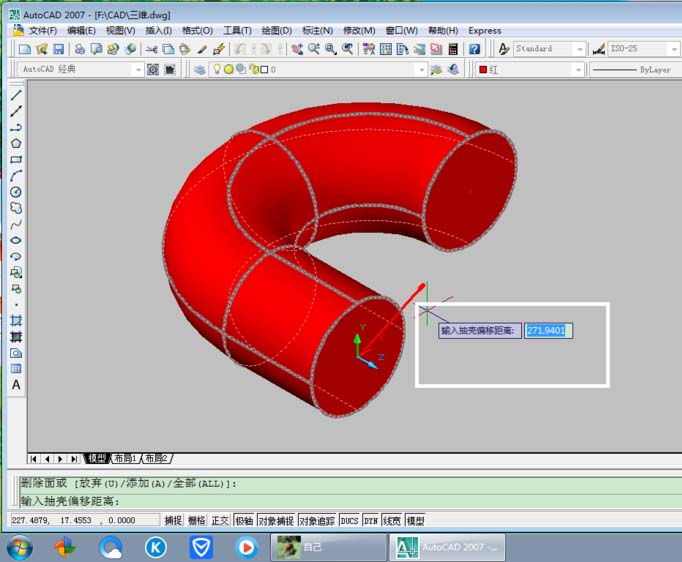

4、选择适当的抽壳距离（壳的厚度），回车确定。

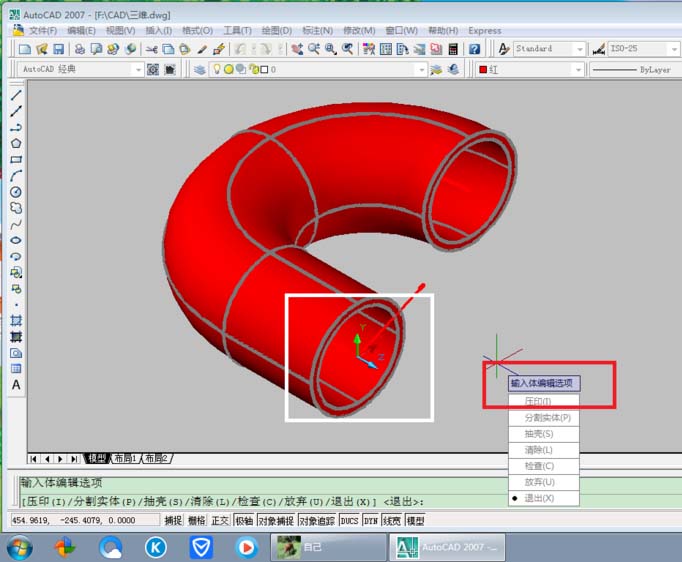

5、之后多次回车确定操作，后面的抽壳是指下一步操作，一开始已经抽壳，直接回车确定。

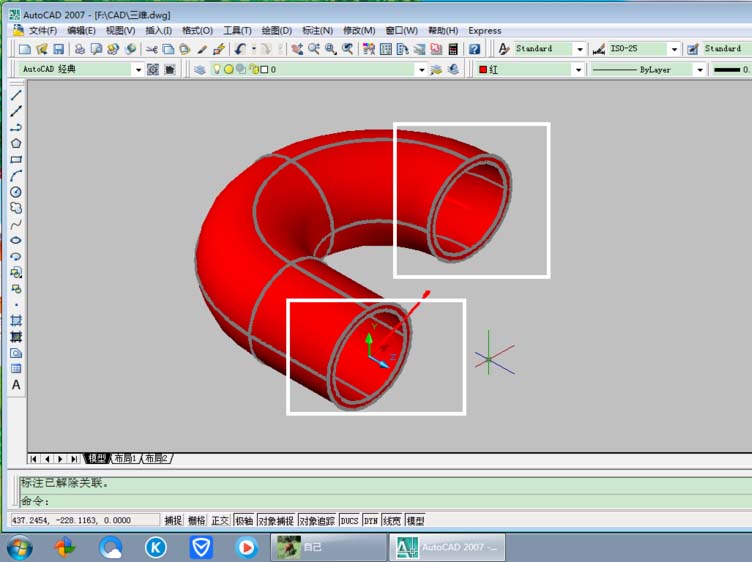

6、下面为抽壳后的效果。
二、剖切

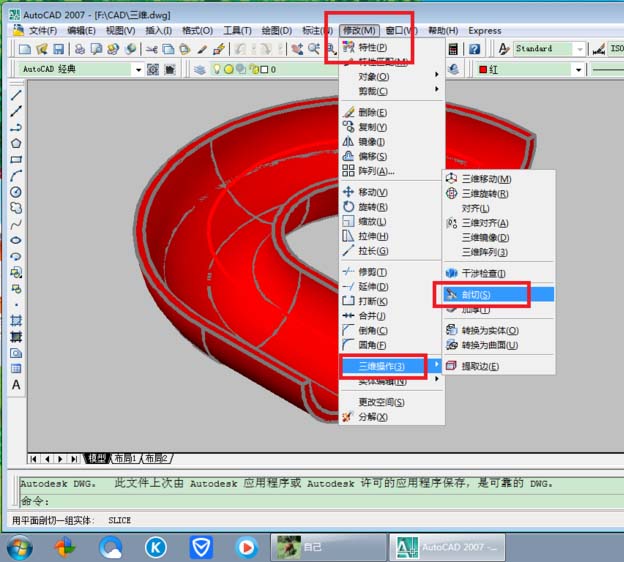

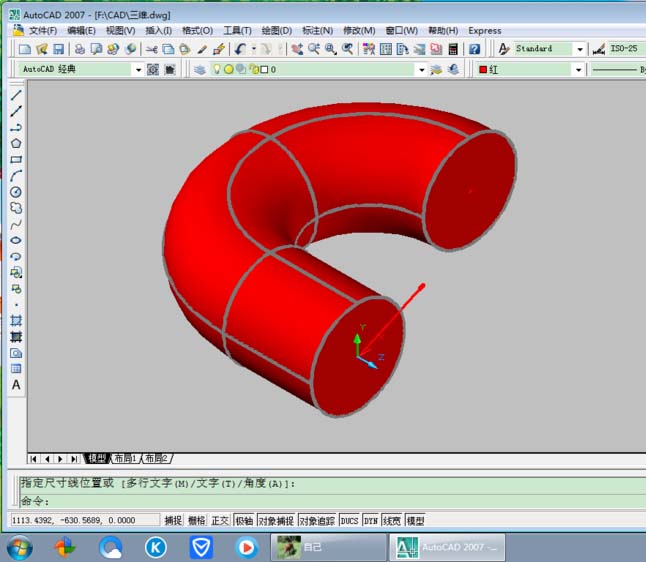

1、选择修改/三维操作/剖切。如图。

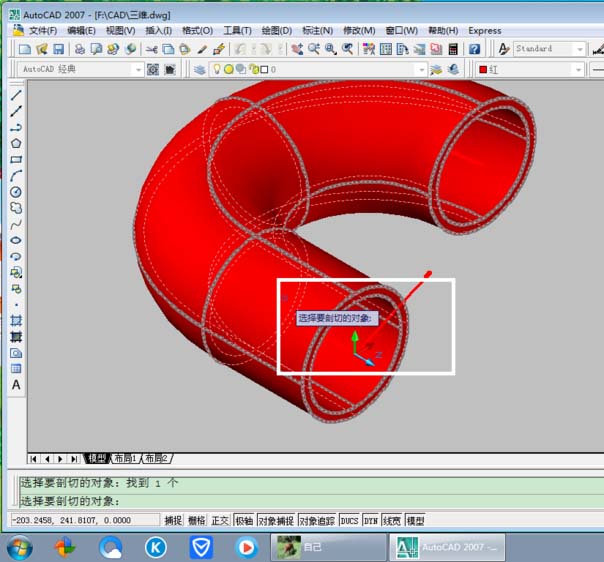

2、选择剖切实体。

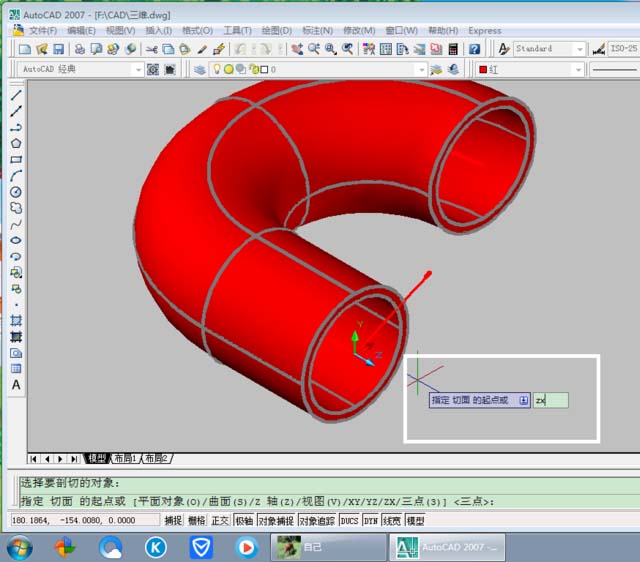

3、输入需要剖切的坐标系，并回车。图中为zx坐标。

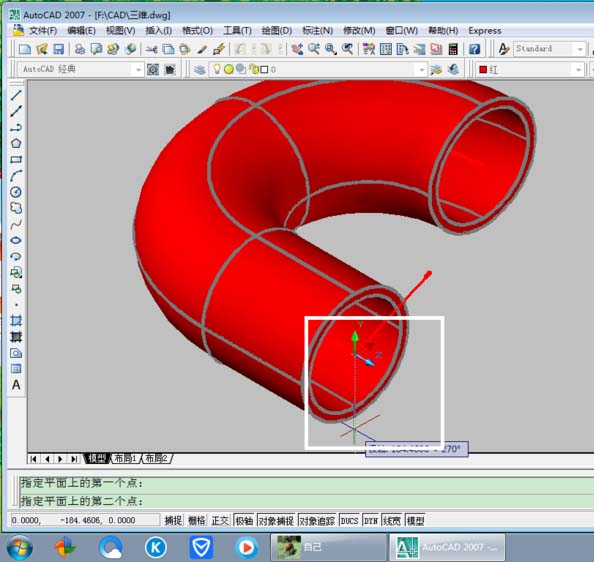

4、选择，已经输入坐标上的两点。选择坐标0点，在向下拉，在z轴点选，回车确定（图中）。

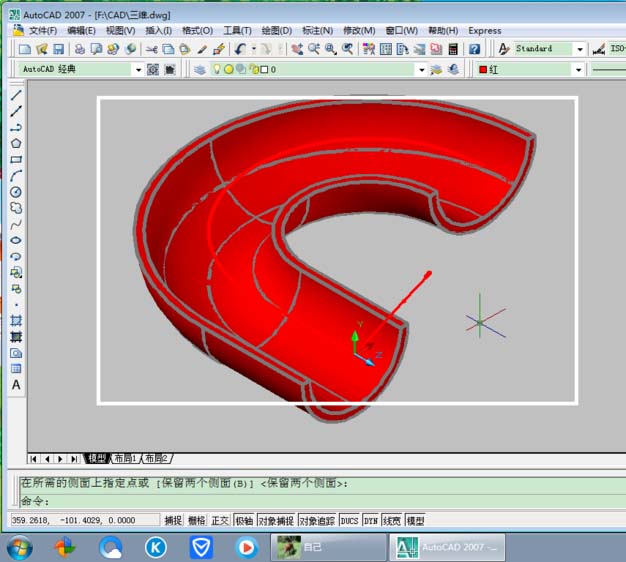

5、下图即为最后的剖切效果。
