这篇教程教飞特的朋友们用AUTOCAD制作沙发，教程属于中级难度的制作教程。AutoCAD 2010版本中新增了网格建模功能，运用此功能可创建许多奇形怪状而又可圆滑的模型，本例将通过运用长方体网格拉伸制作双人或多人沙发实例来讲解网格建模新功能的运用，希望能给新手朋友们带来帮助。先来看看效果图预览：
一、制作双人沙发

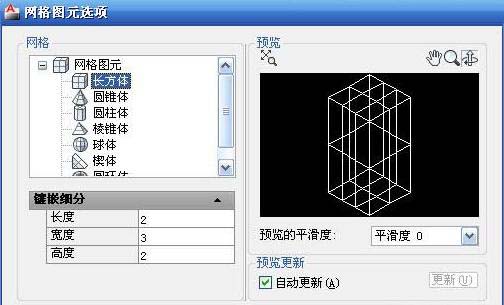

1、首先，在“网格”面板的“图元”中设置长方形的网格数，设置网格长、宽、高为：2、3、2，即可满足双人沙发的建模了。

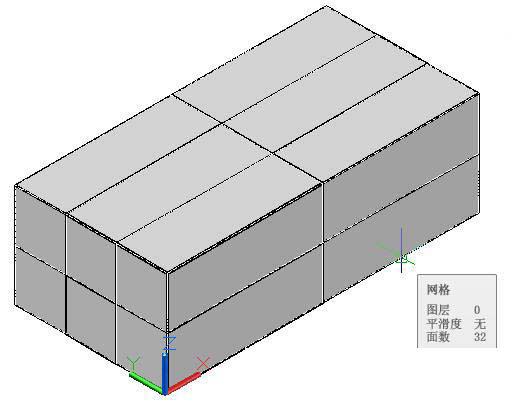

2、接着点击“网格长方体”功能画一个长方体。

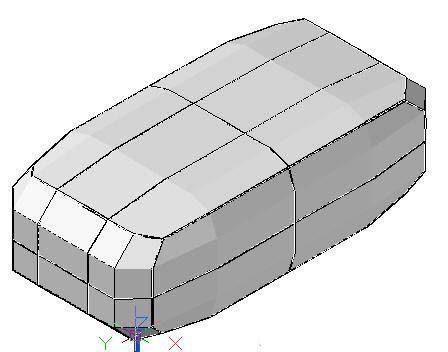

3、再执行“提高平滑度”功能将网格长方体平滑一次，效果如图。

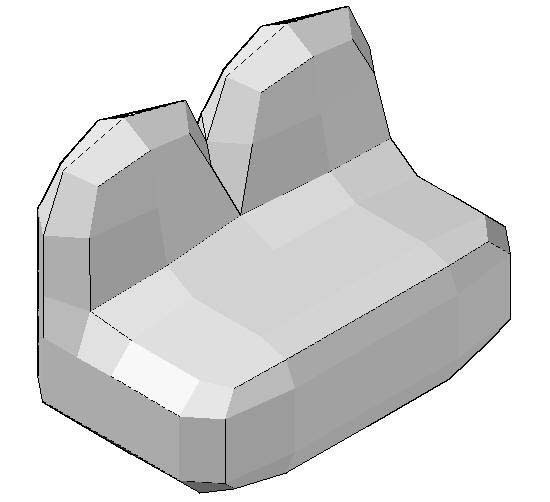

4、用“拉伸面”命令拉伸后排两网格面为沙发靠背。
注意：点击“拉伸面”时有S参数提示，是否“合并相邻网格”，因为我们要作双人沙发，不需要合并，所以按“N”键就可分开拉伸为两个靠背了。

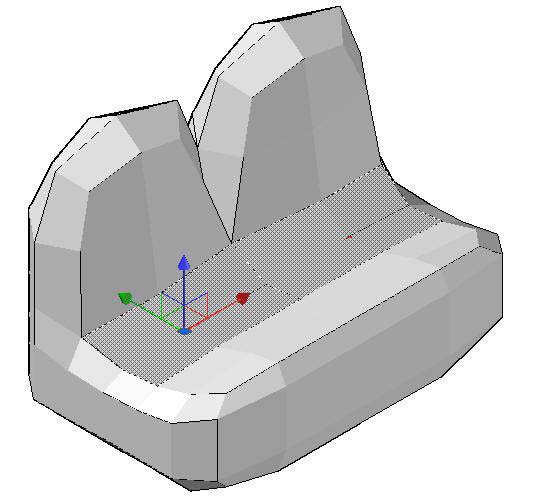

5、对中间两网格需要将其凹下去（或减薄），所以击“过滤器”中的面就可下拉凹或减薄了。如果需要对过滤面进行放缩或旋转，那么还可击放“放缩小构件”或“旋转小构件”功能予以调整、修改。（图05）

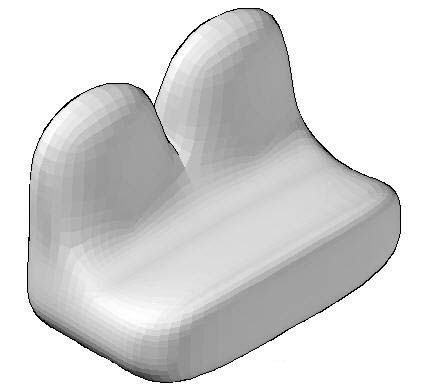

6、执行“优化网格”命令，就可圆滑所有网格了。

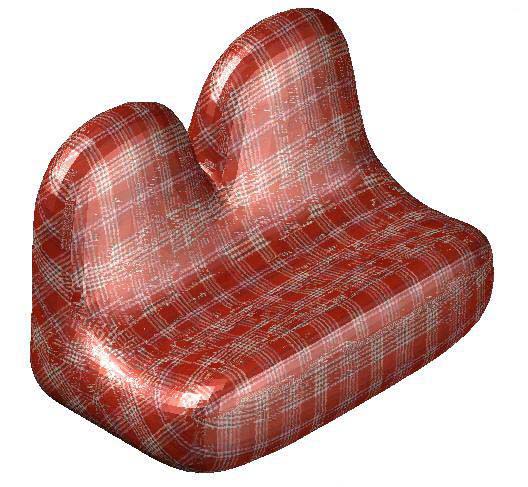

7、最后再附上材质就完成了。
二、制作多人沙发

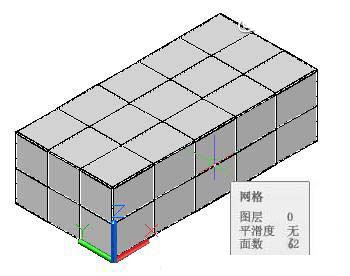

1、首先，在“网格”面板的“图元”中设置网格长、宽、高为：5、3、2（或6~8、3、2）即可。接着点击“网格长方体”功能画一个长方体。

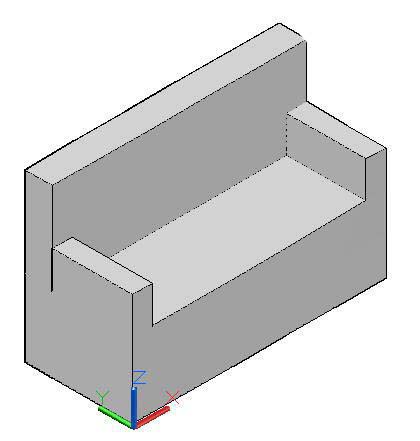

2、用“拉伸面”命令拉伸后排两网格面为沙发靠背，再拉伸左、右两边为扶手。

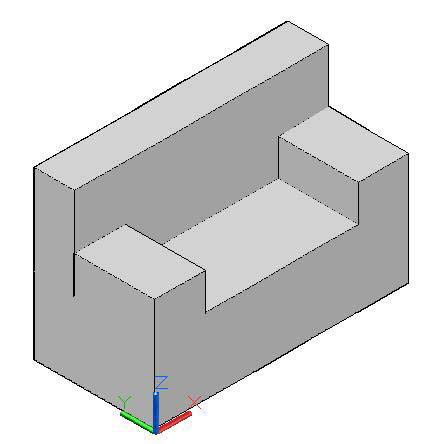

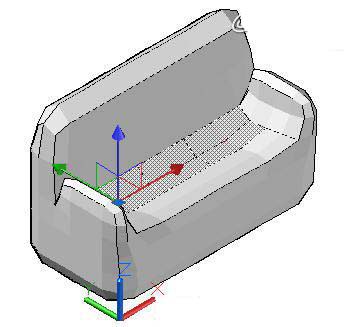

3、用“过滤面”功能对靠背和两边扶手予以减薄。
4、用“提高平滑度”功能将网格平滑一次生成图初步圆滑的沙发模型。

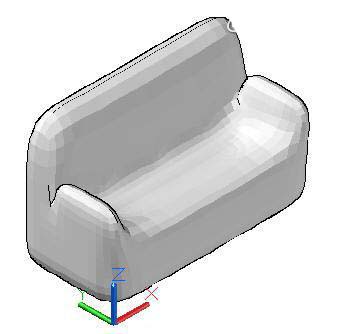

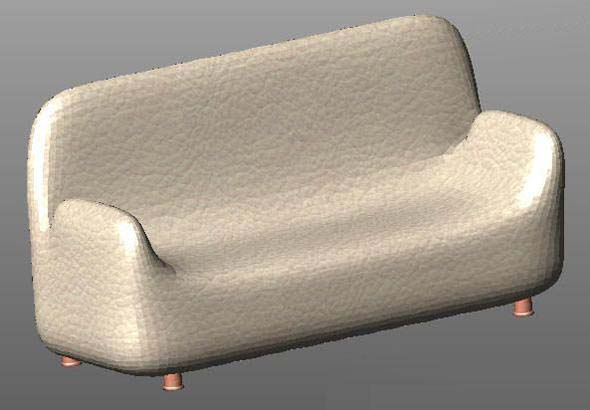

5、执行“优化网格”命令，圆滑所有网格就成为多人沙发模型了。
6、加上沙发脚子，再经附上皮革材质，就成为多人沙发的成品了。

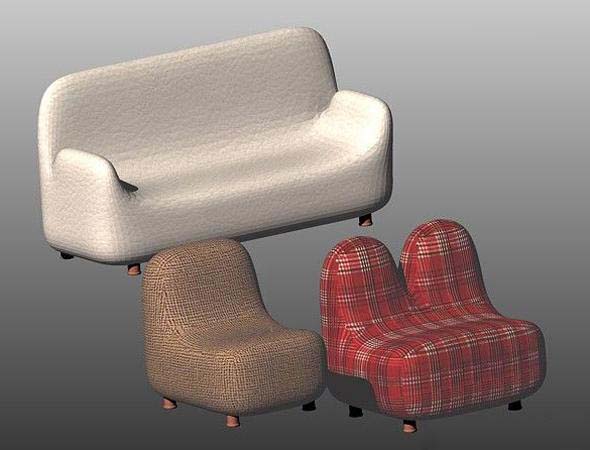

7、最后来看下单人沙发、双人沙发及三人沙发并在一起的渲染图。
