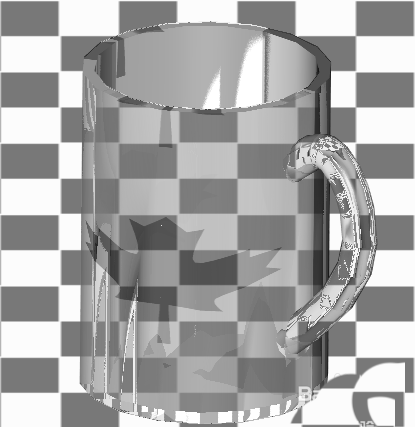

渲染，是CAD比较综合的操作，其中涉及到了材质的选择等方面，为了能够让大家更好地掌握，下面我们通过一个例子——渲染水杯来讲解CAD三维怎么渲染。渲染到了更高深的一步，就是应用材质来使对象更加逼真，下图是小编提前制作好的水杯图使用材质、背景等来渲染的效果图：

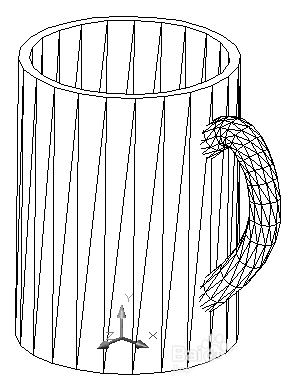

1、使用已有的基础知识绘制水杯基本模型：
2、在工具栏选择【渲染】，点击【材质】，打开对话框，如下图：
3、在这个对话框中选择“材质库”，将材质库打开：
4、在“当前库”中，小编选择BLUE GLASS材质，然后选择“输入”，完成材质的添加，预览效果后确定，返回【材质】对话框：
5、在对话框中选择“附着”，选择需要附着的对象，这里是整个水杯，这里为了使效果更好，小编选择“修改”，重新设置了透明度、环境、折射等选项，如图6：
6、然后再选择“颜色/图案”，单击“查找文件”，增加图案，这里小编增加的是一幅Canada.tga图案
7、贴图：在【渲染】对话框选择“贴图”，根据提示选择好对象，这里我们需要给水杯的四周贴图，选择好对象再打开下面这个对话框：
8、当图片坐标错误的时候，点击“调整坐标”，将坐标进行调整，同时，也可以调整位图的位置：
9、添加背景：在【渲染】那里有个“背景”的按钮，打开下图对话框：
10、在上图对话框中，选择“查找文件”，再在“背景图像”中添加好需要的背景文件，确定。
11、一切准备就绪，开始渲染：在【渲染】对话框中，选择“渲染”，打开下面这另一个【渲染】对话框：
12、在“渲染选项”栏目下，勾选4个复选项，再点击“渲染”，便可以得到我们需要的效果，就是一开始的图啦;当然，为了使结果更加满意，需要反复多次调整参数。
