CAD中安全阀的画法比较简单，主要是运用直线命令进行绘制，这里小编将带领大家一步步的画出安全阀，具体步骤如下：

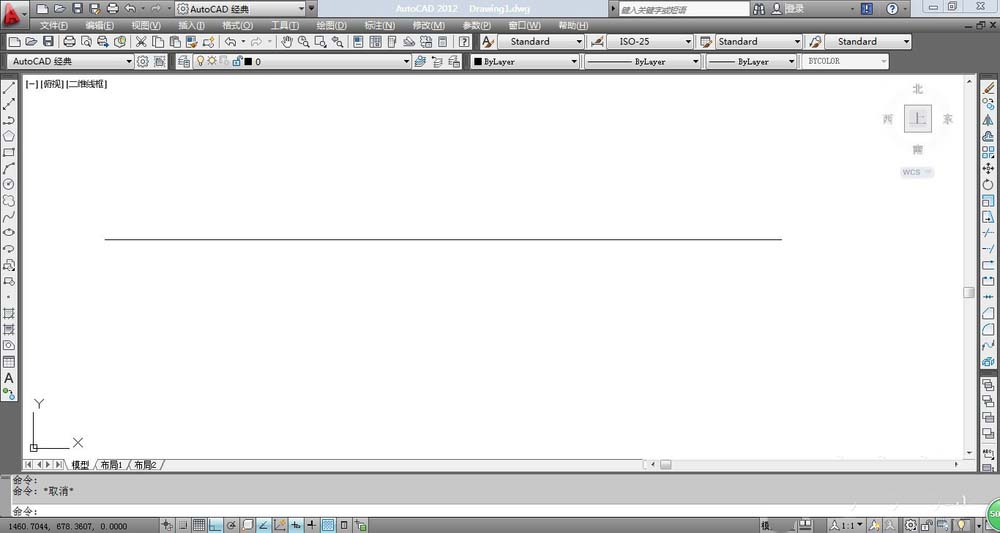

1、首先，输入快捷键L直线命令，然后绘制一条长50的直线，如图所示。

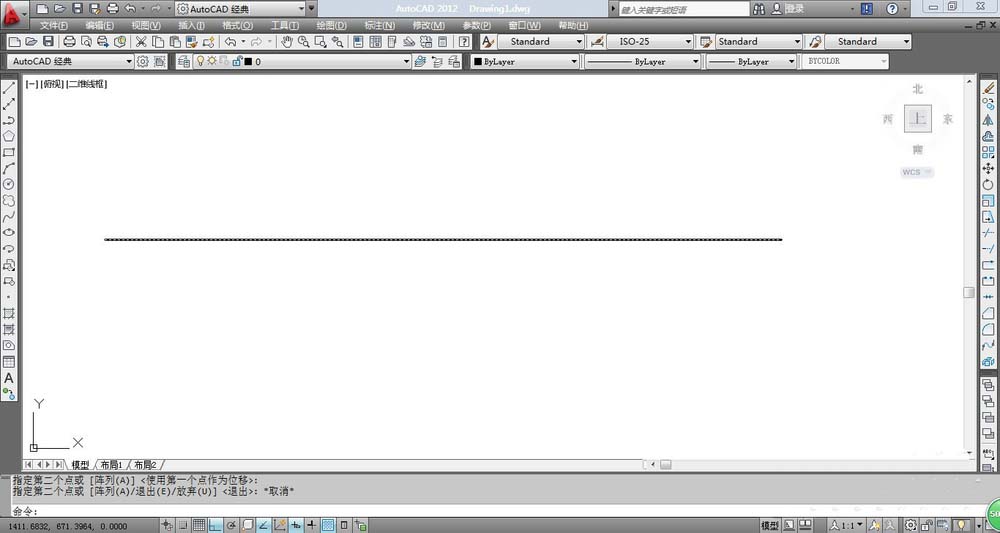

2、然后输入CO快捷键或者选择菜单栏中的“修改”→“复制”，选中刚才所画的这条直线原地复制一条，原地复制的方法是，在系统提示选择第一点的时候你选中左端点，提示选择第二点的时候你仍旧选择左端点，然后系统还是提示选择第二点，此时你选中退出即可，这样一条重叠在原来的直线上的一条直线画好了。如图所示

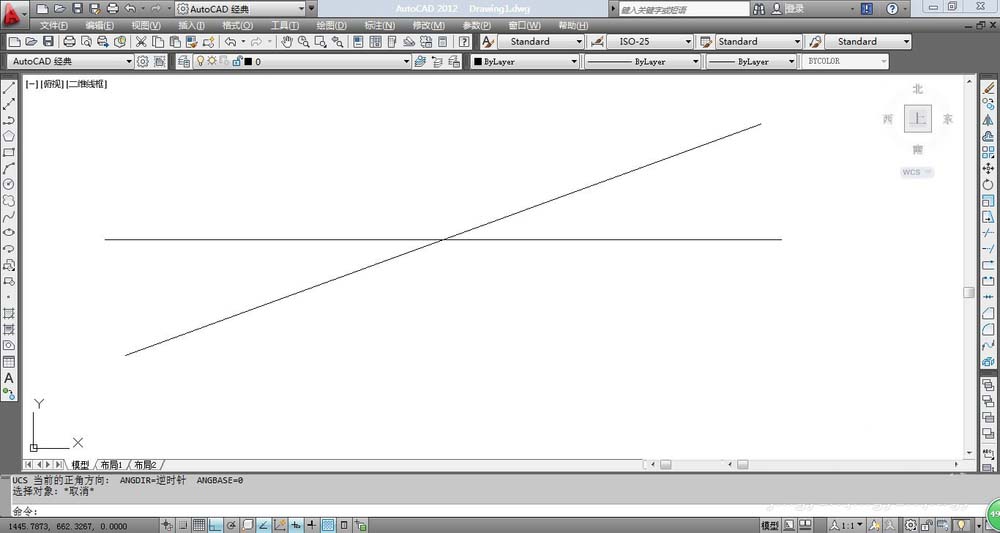

3、输入快捷键RO或者选择菜单栏中的“修改”→“旋转”，选中其中一条直线，以中点为基点，然后逆时针旋转20个角度，最后结果如图所示。

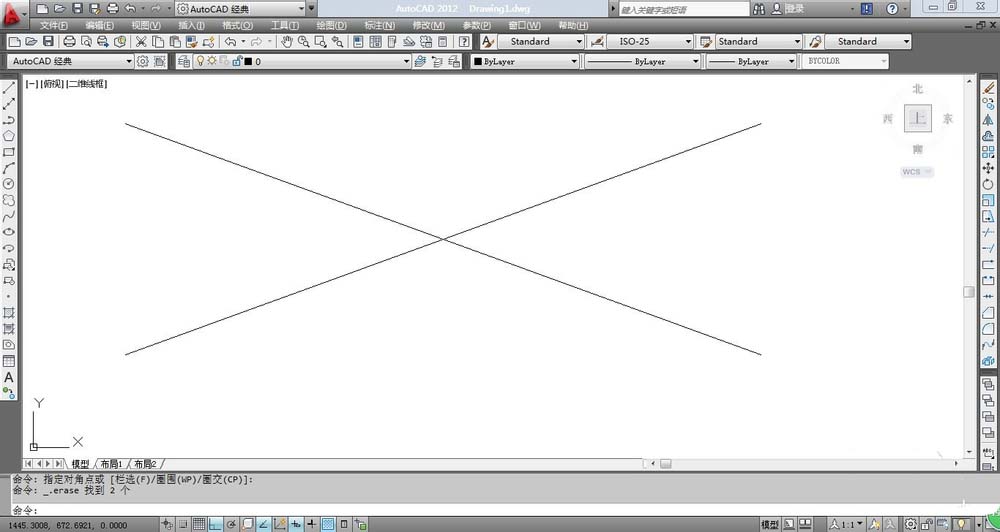

4、再次输入快捷键RO或者选择菜单栏中的“修改”→“旋转”，选中剩下的一条直线，以中点为基点，然后旋转-20个角度，最后结果如图所示。

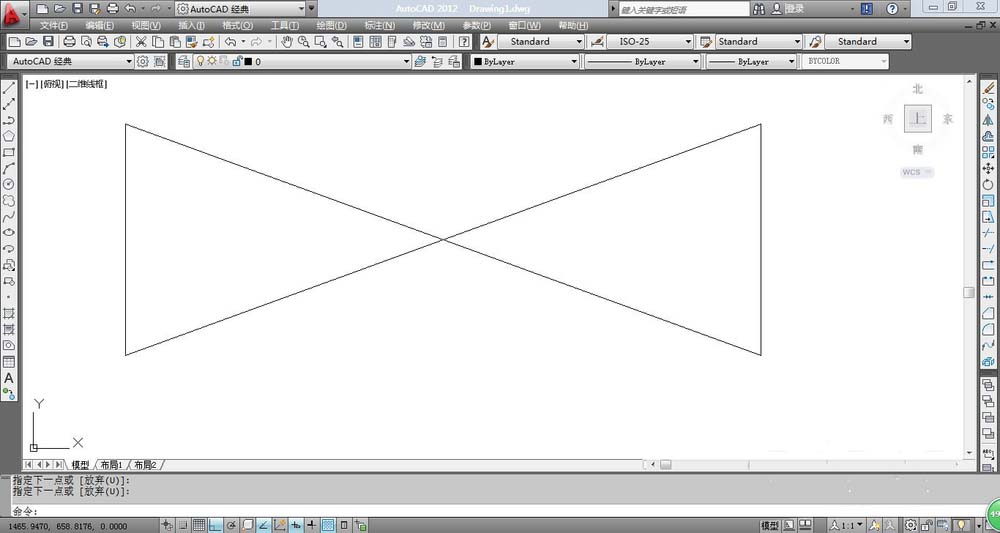

5、输入快捷键L直线命令，将刚才的两条直线的左右两个端点链接起来，也就是画两条垂直的直线，最后结果如图所示。

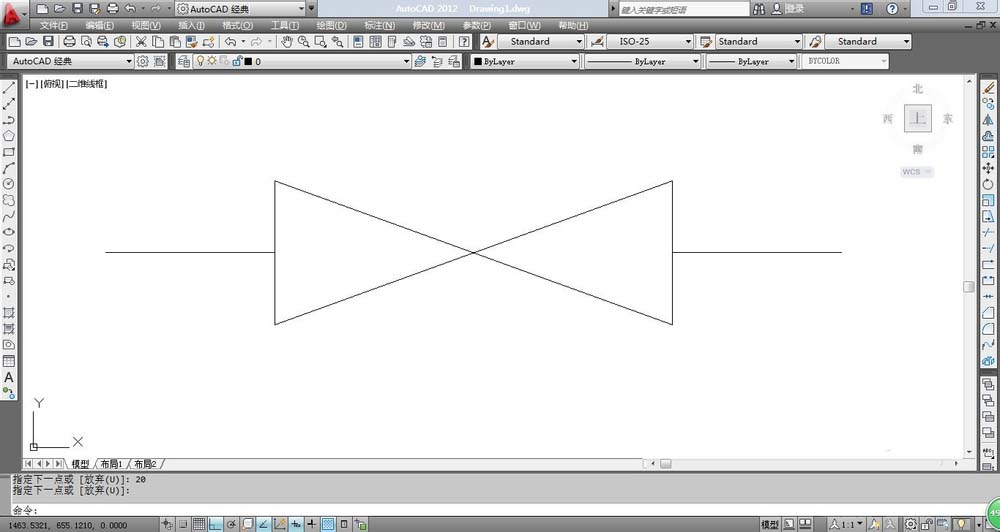

6、输入快捷键L直线命令，在刚才画的两条垂直线的中点上画两条水平直线，长度为20，最后结果如图所示。
7、输入快捷键L直线命令，以刚开始画的两条斜线的交点为基点垂直向上画一条长度为12的直线，然后在水平向右画一条10的直线，最后结果如图所示。

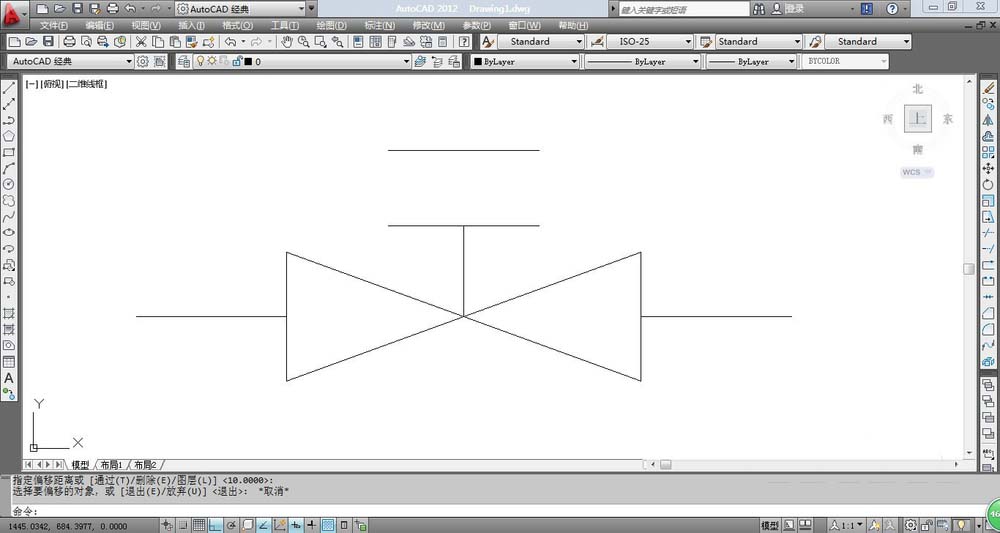

8、选中刚才画的水平向右的10个单位的直线，然后以左端点向右拉伸，此时输入10，也就是说向左拉伸10个单位让整条直线变成20个单位，然后选中刚才拉伸好的直线，输入快捷键O进行向上偏移，偏移的距离是10这样就完成了安全阀的绘制，最后结果如图所示。
