绘图是工程设计乃至整个工程建设中的一个重要环节。然而，图纸的绘制是一项极其繁琐的工作，不但要求正确、精确，而且随着环境、需求等外部条件的变化，设计方案也会随之变化。CAD软件是一款功能强大的软件，二维三维图形均可实现。在工程和产品设计中，计算机可以帮助设计人员担负计算、信息存储和制图等项工作。
方法：

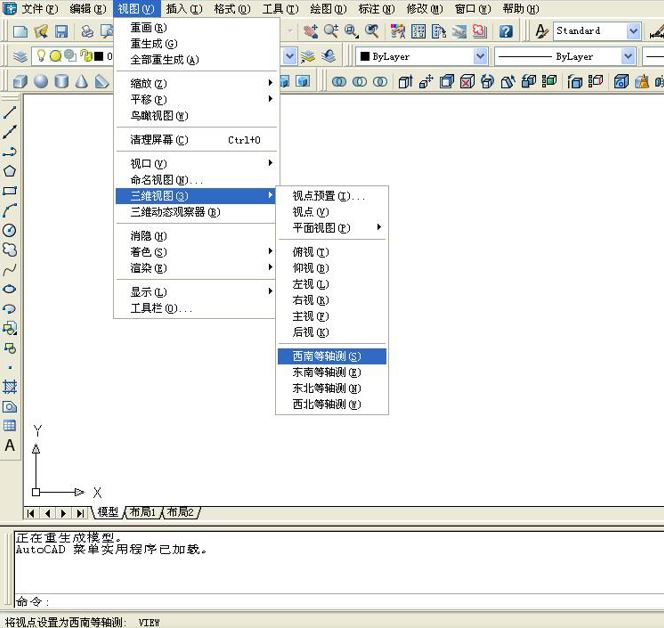

1、打开CAD软件，选择“视图”中的“三维视图”中的“西南等轴侧”视图。

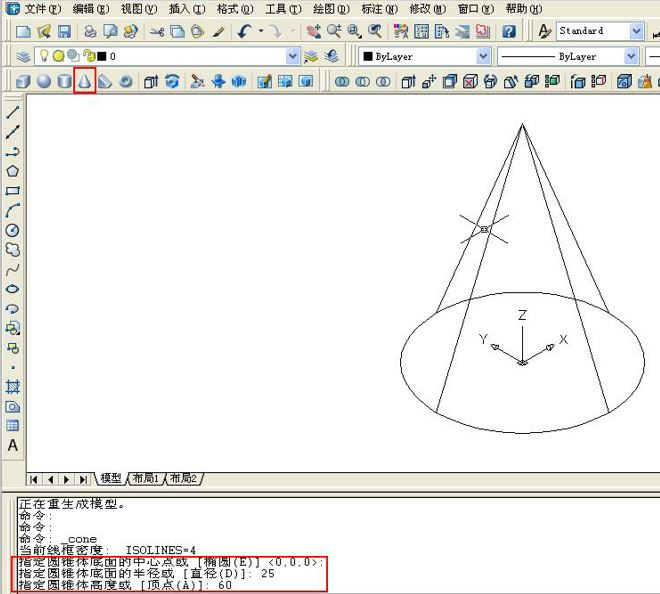

2、利用建模中圆锥命令，画一个底面直径是25，高是60的圆锥体。

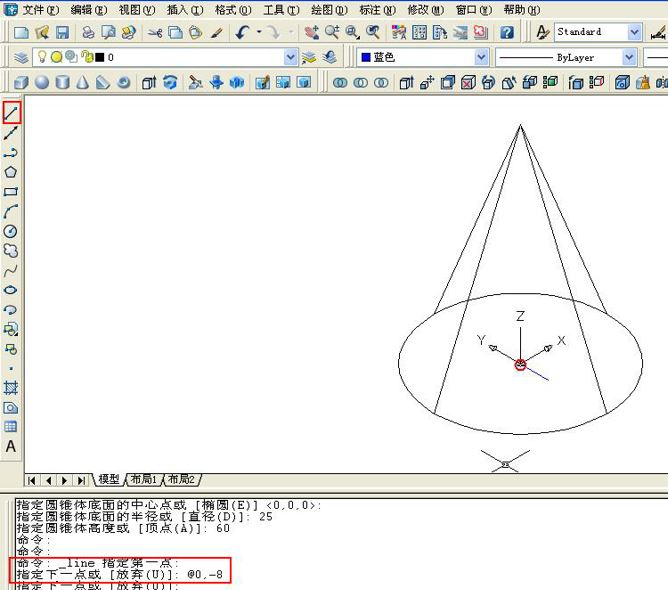

3、以圆锥底面圆心为起点，画一条长是8的直线，用来作为剖切的面上一点。

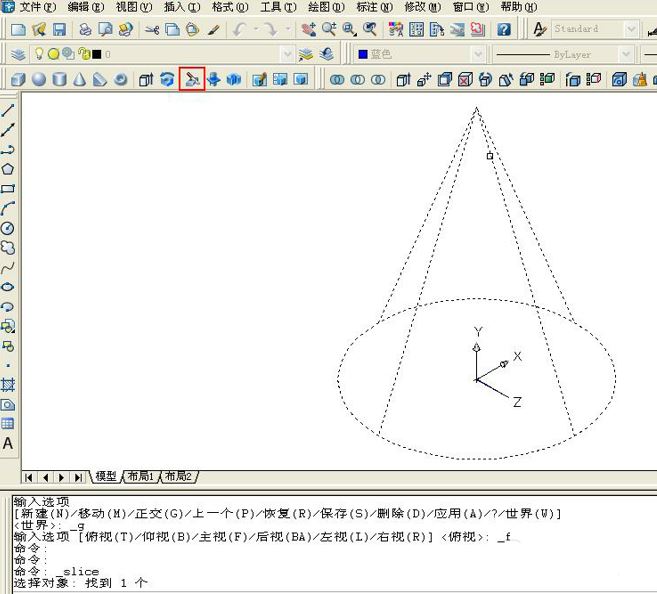

4、在“修改”中点击“三维操作”里面的“剖切”命令，准备剖切。

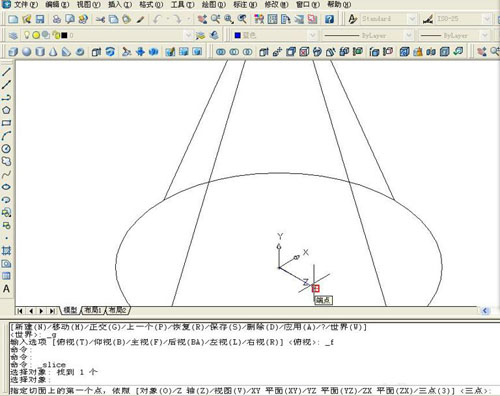

5、在任务栏中选择三点定面的方法，确定剖切平面，同时记得全选三维图形。

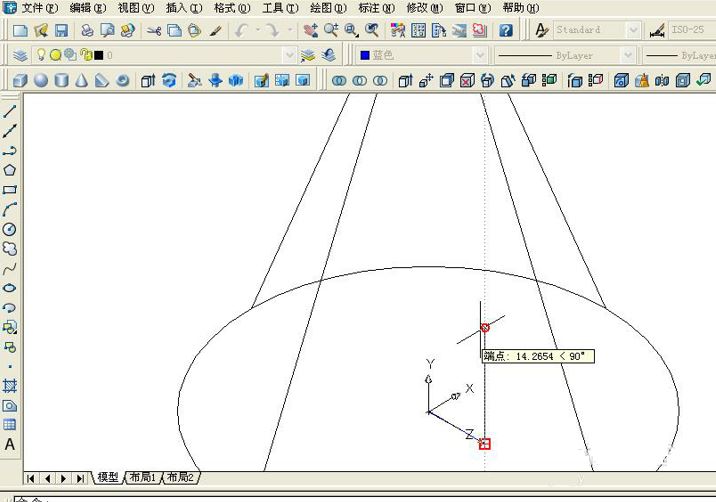

6、打开“正交”模式，选择长为8的线的另一端点，同时在其他坐标轴上任意选择两点，确定平面。

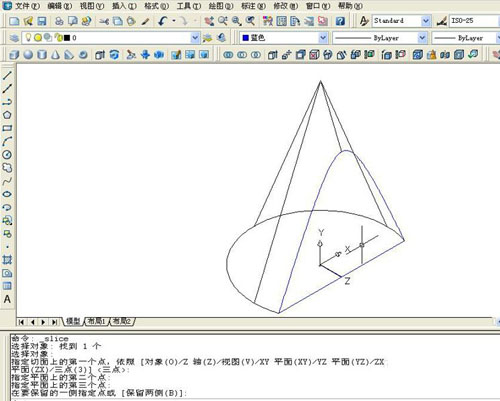

7、任务栏提示：在保留的那一侧任意点击一点，剖切完成。
