对于初学者来说，在CAD里画一个简易的八卦图可能感觉较困难，这个困难指的不是你不会画，而是你对CAD的思路还不够清晰，下面我就带着你通过几个简单的步骤即可实现八卦图的绘制。
打开CAD(任何版本都可以）
提醒：整个制图过程中打开正交模式，打开捕捉模式（圆心、象限点）
一、画圆
1、输入圆的命令（简写 ：C）
2、以任意一点为圆心，画一个半径为100mm的圆
3、重复圆的命令，按住CTRL键再点击鼠标右键，选择自，在半径100的圆心上点击一下，然后鼠标往上垂直移动（超过圆心即可，这主要是用鼠标确定方向），再在键盘上输入50（表示从圆心上去50mm），再接着输入50（这个是圆的半径）
4、重复圆的命令，以半径50的圆心为同心，画一个鱼眼圆，半径15

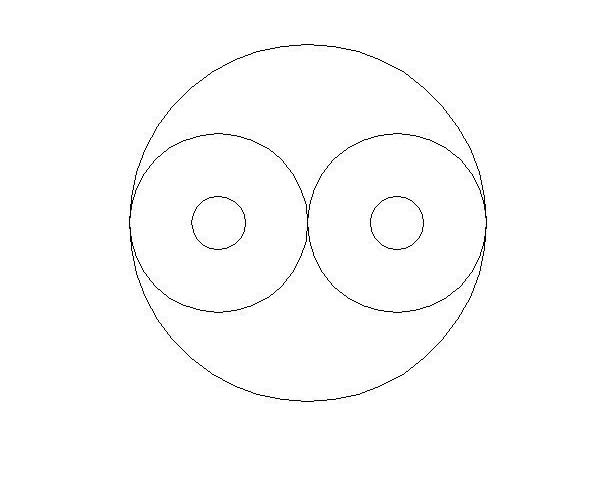

二、输入镜像命令（简写：mi）
1、选择半径15和50的圆，回车确认选择对象
2、在半径100的圆的象限点上确定镜像的第一点，然后再在100的圆的圆收上点击一下做为镜像的第二点

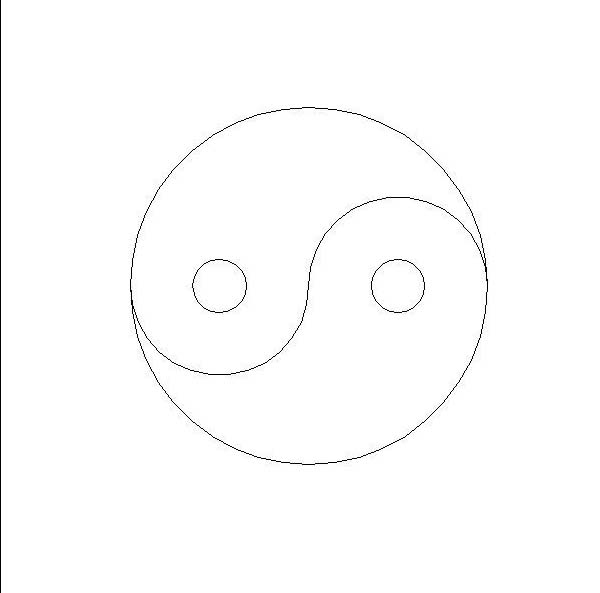

三、修剪圆
输入修剪命令（简写：tr）
连续两次回车，然后直接修剪上半部分50的圆的右半边，再修剪下半部分50的圆的左半边

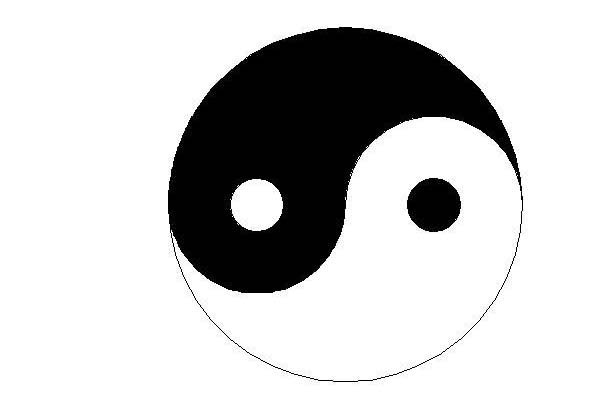

四、图案填充
输入图案填充命令（简写：H）
1、在图案填充的对话框里的图案填弃选项下设置图案为SOLID，在边界下方选择：拾取点
2、在100的圆的圆心靠左的位置点击一下，再在上方15的圆的里面点击一下

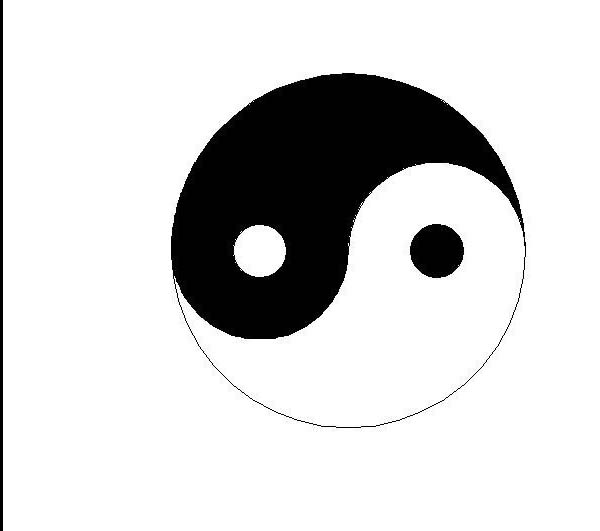

3、确认退出即完成八卦图的绘制。
