cad弯头怎么画? CAD绘制水管弯头的教程

水管弯头画法详情如下：

autocad2016 64位 官方简体中文安装版

• 类型：3D制作类
• 大小：1.84GB
• 语言：简体中文
• 时间：2015-02-28

查看详情

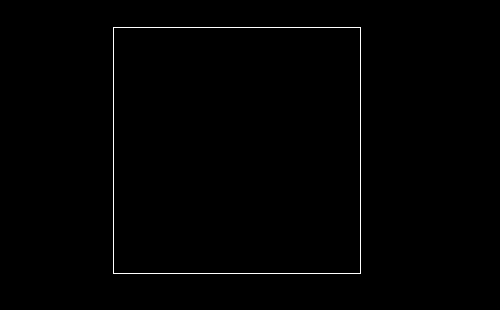

1、打开CAD，转主视图，画50*50的矩形

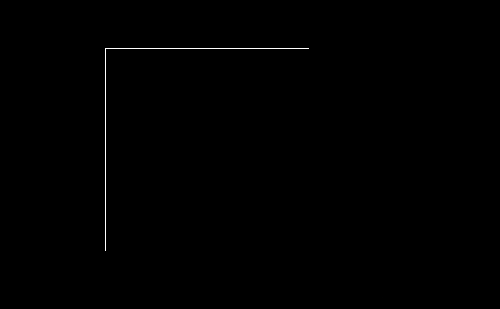

2、修剪掉左侧边与下侧边

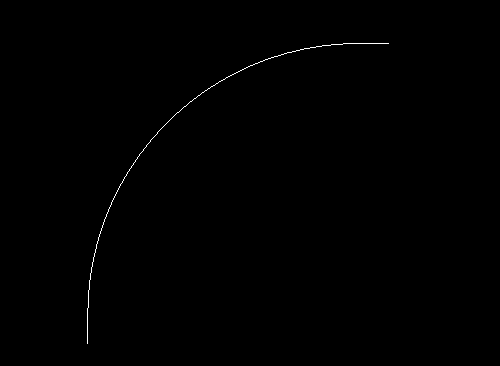

3、倒圆角R45

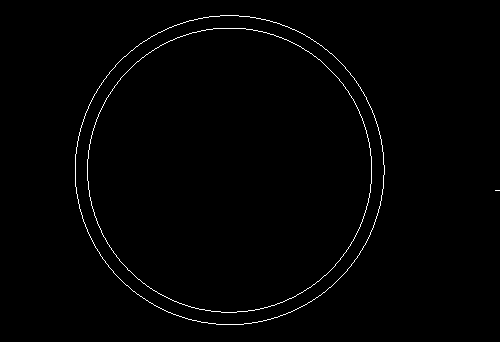

4、转左视图，画直径50的圆，并向内偏移2

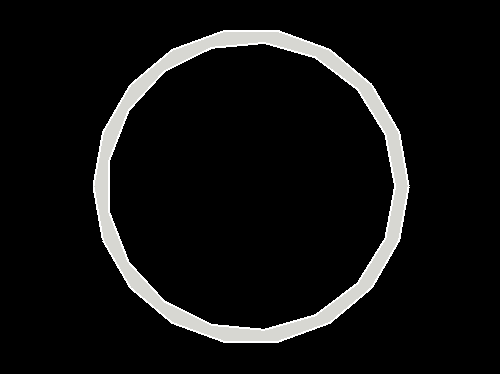

5、面域两圆，再用大圆减去小圆，转概念视觉样式

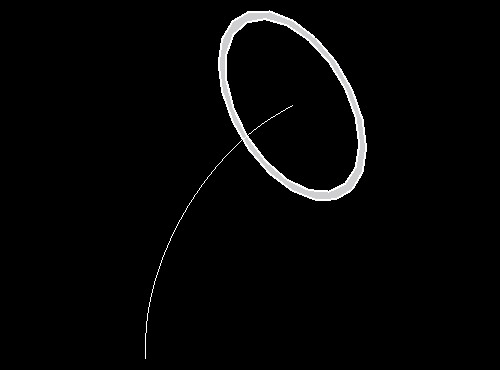

6、转西南等轴测视图，将圆移至弯角线端点（圆心对齐端点）

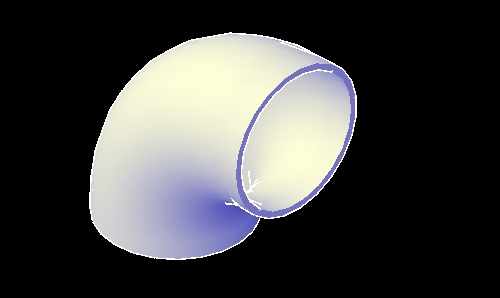

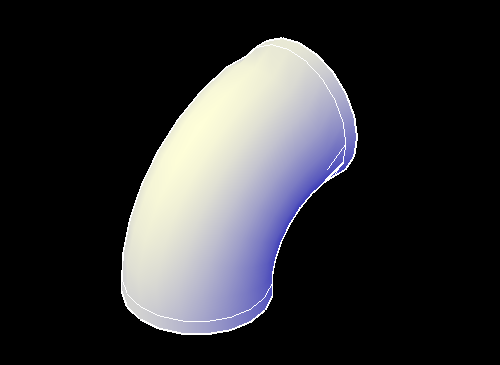

7、以弯角线为路径拉伸圆，弯头OK了
