多段线是CAD绘图中非常常用的一种对象，之前认为这种基础图形没有什么可讲的，但发现初学者对直线和多段线的区别并不是特别清楚，就算资深的设计师也不一定对多段线完全了解，于是决定还是简单介绍一下多段线一些绘制技巧。
初学者容易有这样的疑问，直线LINE命令可以连续绘制多条直线段，多段线也是可以连续绘制多条直线段，两者到底有什么区别呢？

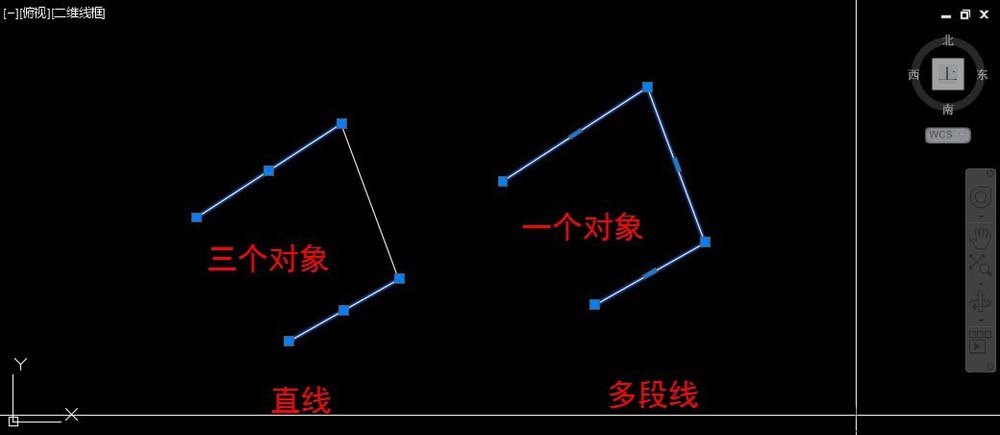

从绘制方式上来说，两者看上去没什么区别，但两者有很大的区别。最明显也是最容易看出来的区别就是直线命令无论绘制多少段，每段都是独立的对象，而多段线无论绘制多少段，他们都是一个整体。这个在画完后我们选择一下就可以看出来了，如图所示。

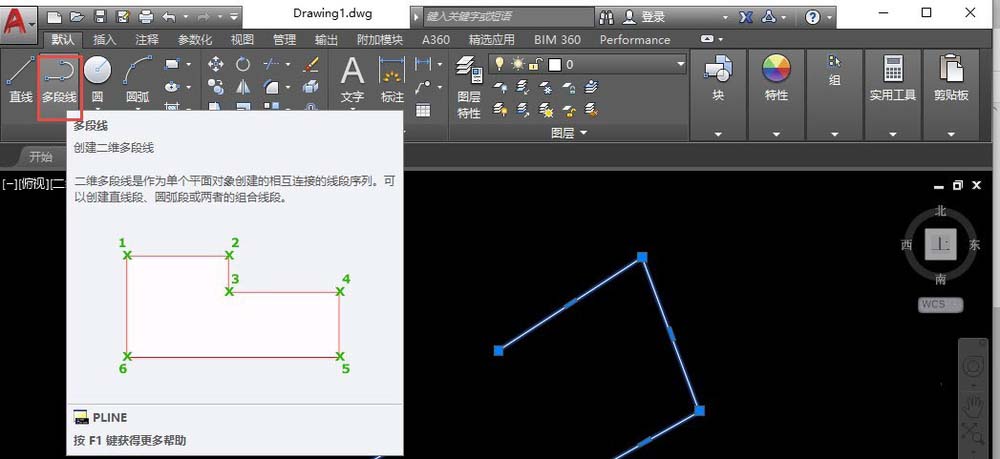

我们观察工具面板或工具栏中的多段线的图标，就可以看出来多段线不仅可以又直线段组成，还可以包含弧线段，如果你用的是CAD高版本，可以将光标停留在多段线图标上，可以看看命令的简介，如下图所示。
这里面告诉了我们多段线可以是由直线段和（或）弧线段组成。
如果我们在绘制多段线的时候注意看命令行，我们会知道多段线跟直线有更多不同。下面我们就通过一个简单的实例来了解一下多段线的各项参数。

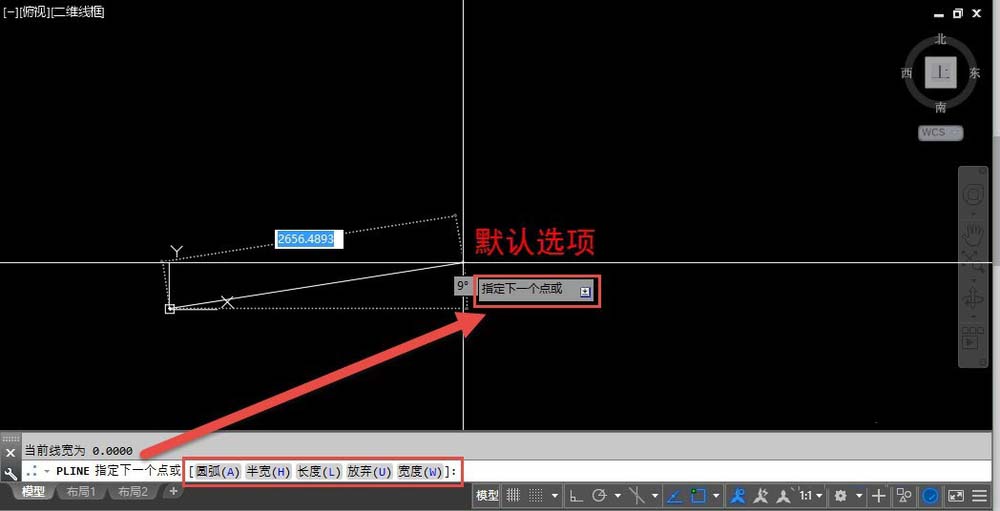

在工具面板中单击多段线按钮，或者输入PL(多段线PLINE命令的快捷键)后回车，首先会提示指定起点，可以输入0,0或回车将起点定位到坐标原点，或在图中任意位置单击来确定起点。确定多段线的起点后，我们把注意力放到命令行，看看多段线的参数，如图所示。
我们看到默认的选项是：指定下一个点，也就是我们可以通过指定一个点来绘制一条直线段。同时我们可以看到多段线还有 [圆弧(A)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:等多个参数，其中括号里的字母叫做是参数的关键字，输入这个字母后，回车就可以调用相关选项。
将光标拖动到水平方向，当出现虚线的极轴时或者动态输入的角度显示为0时，输入10，绘制一条长度为10的直线段，如图所示。

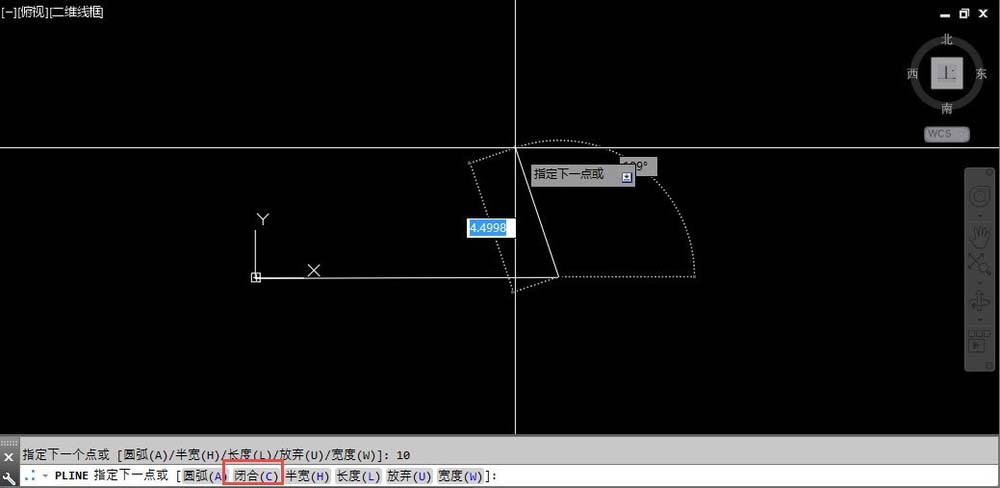

当绘制了一条线段后，注意命令行又多了一个闭合（C）参数。

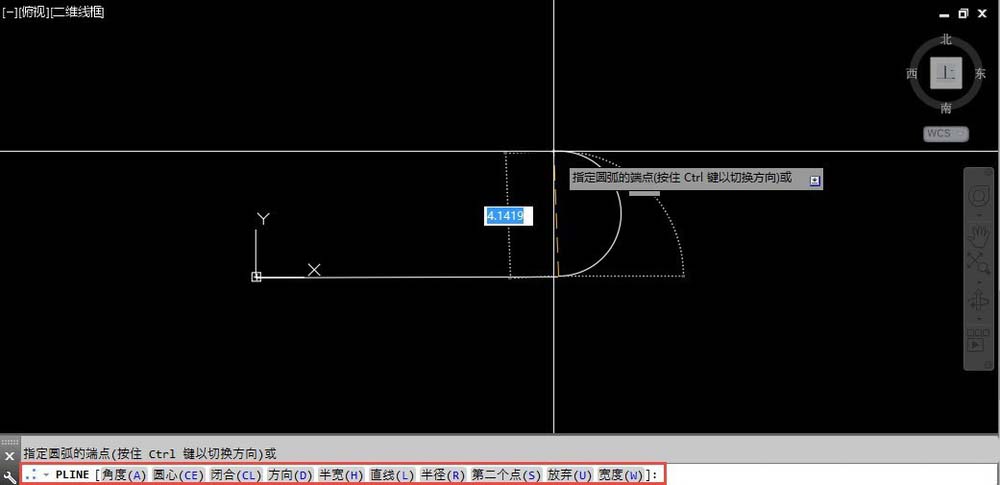

输入A，回车，将下一段切换成弧线，我们先观察一下参数的变化，如图所示。
参数除了保留了宽度（W）、半宽H、放弃（U）这几个参数外，一下子增加了一系列参数，首先是一些用于绘制弧线段的参数：角度（A）、圆心（CE）、方向（D）、半径（R）、第二个点（S），直线(L)用于切换回直线段，因为圆心和闭合参数都是C开头，因此闭合参数的关键字也变成了两个字母（CL）。采用哪一种方式绘制弧线段，取决于图中给出的条件。大家要想用好这些参数，最好每个参数都试一下，了解了每个参数的特性后，再实际绘图的时候能判断用哪个参数合适。这里提示一下半径可以输入正数和负数，大家可以对比一下输入正数和负数的效果。

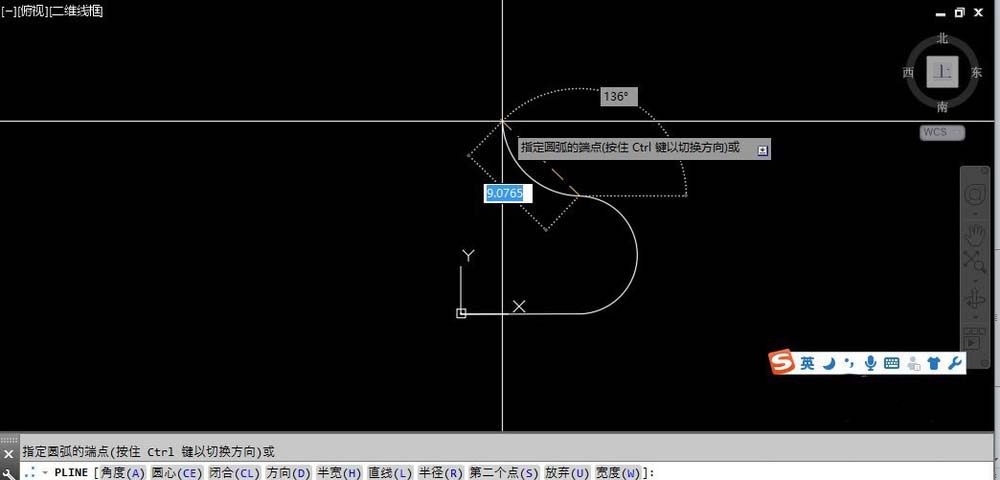

向上拖动光标，当光标为竖直方向时输入10，创建一个半圆，然后拖动光标，可以看到还可以继续绘制弧线段，如图所示。在这种状态下参数没有什么变化，圆弧的各项参数我们就不再挨个介绍了。

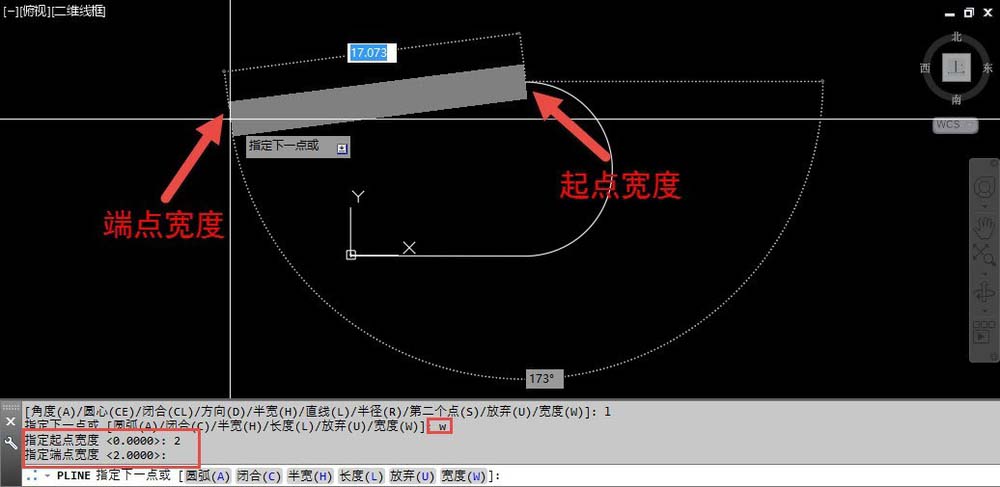

输入L，回车，切换回直线状态。输入W，回车，命令行会提示输入起点的宽度，输入2回车，软件会继续提示输入端点宽度，直接回车就可以采用刚才输入的起点宽度：2，如图所示。
宽度是多段线特有的参数，直线、圆、圆弧、样条线、椭圆等这些对象都没有宽度参数。在很多专业软件中，用带宽度的多段线来表示线缆和管线。但这个宽度跟打印线宽是有区别的。打印线宽不是图形的几何尺寸，无论打印比例是多少，设置为0.3毫米，打印出来就是0.3毫米，而如果对多段线打印宽度有要求的话，必须根据打印比例来设置多段线宽度，比如要按1：100打印，要求打印宽度0.3毫米的话，多段线的线宽就需要设置为100X0.3=30。这在关于打印线宽设置的相关文章里介绍过。
横向拖动光标，输入10，确定直线段的长度。
多段线除了有一个宽度(W)参数外，还有一个半宽（H）参数，两者的作用是一样的，用哪一个参数取决于我们的已知条件。

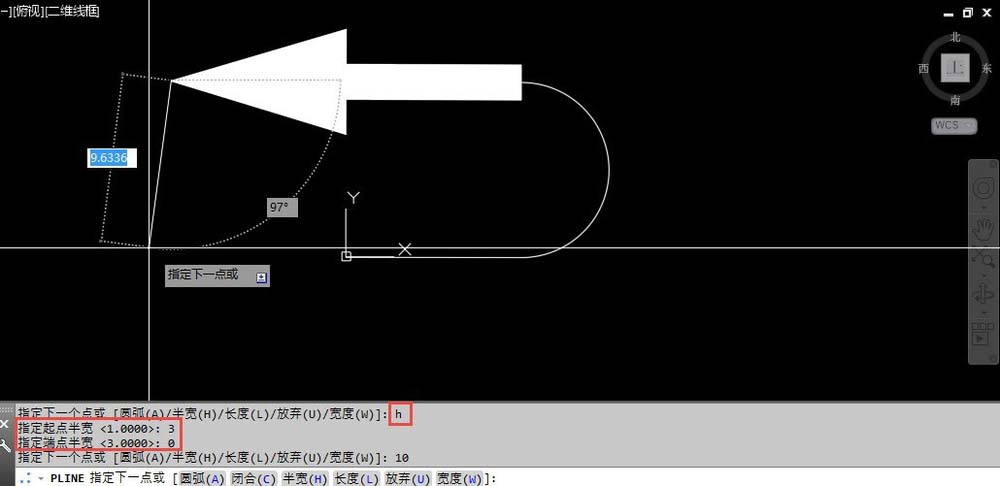

输入H，回车，同样会提示起点半宽因为之前输入的宽度是2，这里半宽的默认值显示为1)。输入3，回车，提示输入端点半宽时输入0，回车，这样就可以得到一个箭头，水平拖动光标，输入10，绘制一个宽度为6，长度为10的箭头，如图所示。
回车或按空格，结束多段线的绘制。通过上面的练习简单了解了多段线的各项参数以及基本绘制方法，直线段的参数比较简单，弧线段的各种参数还需要自己取尝试。
1、几种特殊多段线

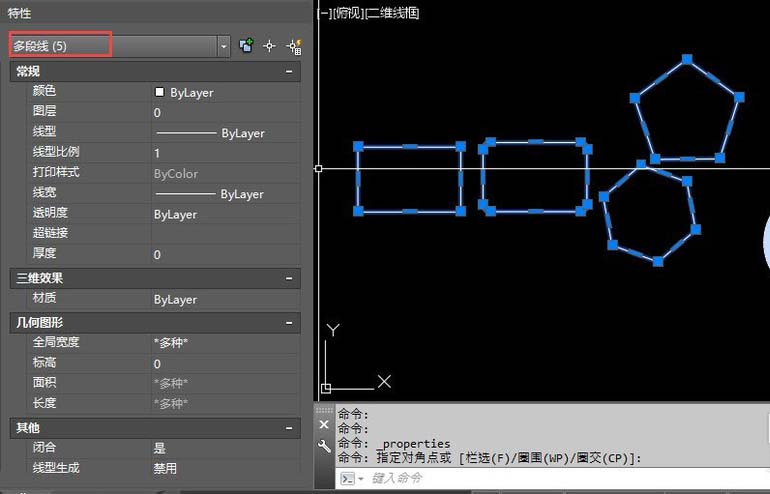

在CAD中除了PLINE以外，还有几种图形其实也是多段线，只是形状相对比较特殊，绘制时的参数和方式也各部相同，如矩形REC、多变形POL和圆环DO，如下图所示。
这些图形相对比较简单，就不再详细介绍了，但也需要注意命令行的各项参数，比如矩形在绘制时可以设置圆角、倒角和标高等。标高就是Z坐标，如果只绘制平面图，请不要设置。
2、绘制圆形多段线
如果我们想绘制一个圆，又想设置线的宽度，可以用圆环DONUT，也可以直接用多段线绘制，绘制方法很简单。

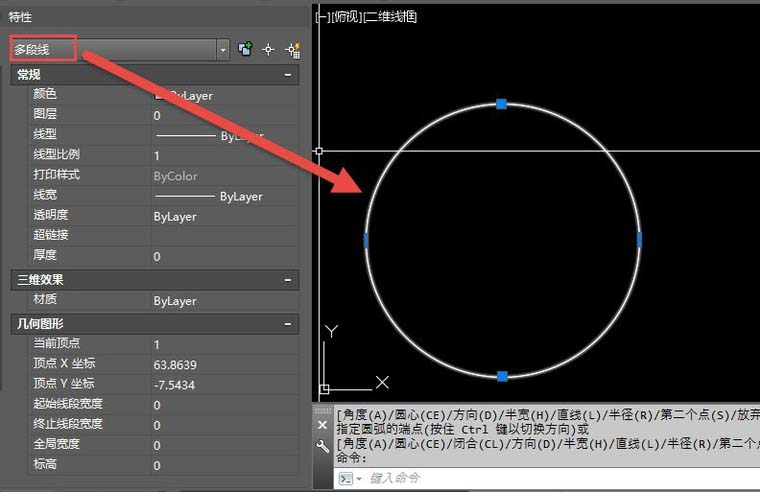

输入PL，回车，在图中单击确定起点，输入A，回车，设置成圆弧段，向上拖动到竖直方向，输入10，回车，输入CL，回车，让多段线闭合，就得到一个圆形的多段线，如图所示。
3、绘制椭圆形多段线
椭圆无法用多段线命令绘制了，需要用椭圆命令来绘制，但绘制前需要设置一个变量：PELLIPSE。
1、输入PELLIPSE，回车，输入1，回车，就是将椭圆设置为多段线。

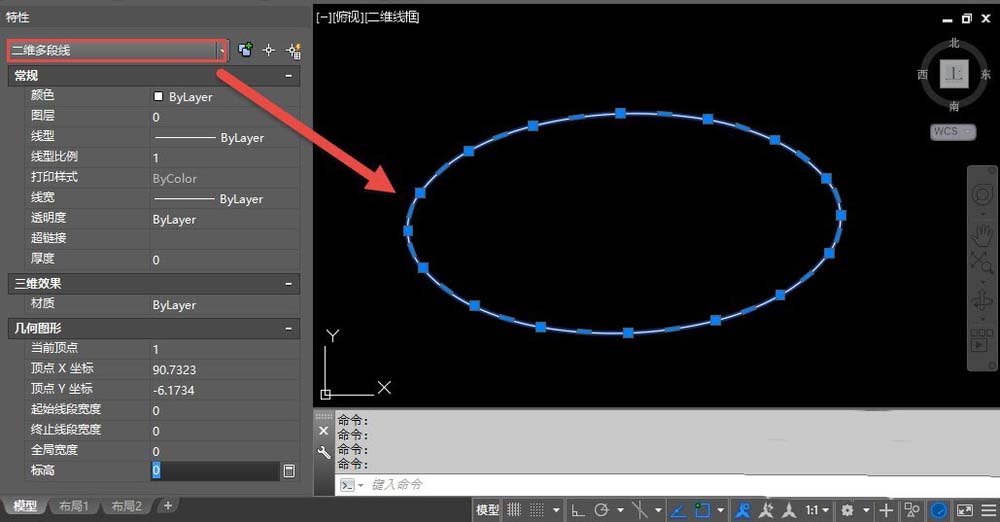

2、单击椭圆图标或输入EL后回车，在图中拖动确定长轴和短轴完成椭圆的绘制，如图所示。将椭圆设置成多段线后，也可以在特性面板中设置宽度。
上面简单介绍了一下多段线的参数和绘制技巧，多段线作为CAD中常用的一种图形，参数非常丰富，变化也非常多，CAD还提供了越来越多的编辑工具，比如夹点编辑、多段线编辑PE，在CAD高版本又提供了夹点快捷编辑菜单，可以转换直线和弧线段，可以快速添加和删除顶点，这些后面再给大家介绍吧。
