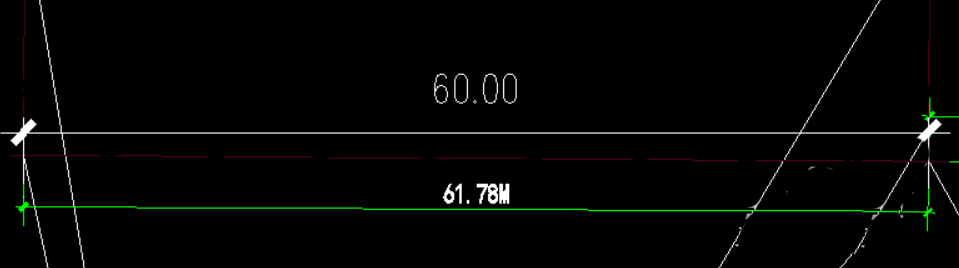

一位网友遇到了这样的问题，CAD线性对齐标注，不仅小数点后面的自动变成零，而且各位也会编程5和0，例我分别画了8m、9m、3m、5m的四条直线，标注后显示的确都是10m或5m，所有对齐标注的数字都是5的倍数。估计大部分人都没有遇到过这样的图纸，我也是之前遇到过类似的图纸才很快知道他的问题出在了什么地方，下面我们就来看看这样的标注是怎么出来的。
原因分析：之所以会出现他说的这种现象，是因为设置了标注主单位的舍入值。
CAD标注其实默认就是有四舍五入的，比如设置主单位的精度是0.00，也就是精确到小数点后两位，如果我们的尺寸值是0.725，就会显示为0.73，如果尺寸值是0.314，就会显示为0.31，也就是如果希望标注数值四舍五入，直接设置设置主单位的精度就好了。
而舍入值跟四舍五入不太相同，设置了舍入值后，标注则会是舍入值的倍数，下面我们就通过一个简单的实例看一下舍入值是如何工作的。
一、舍入值的工作方法

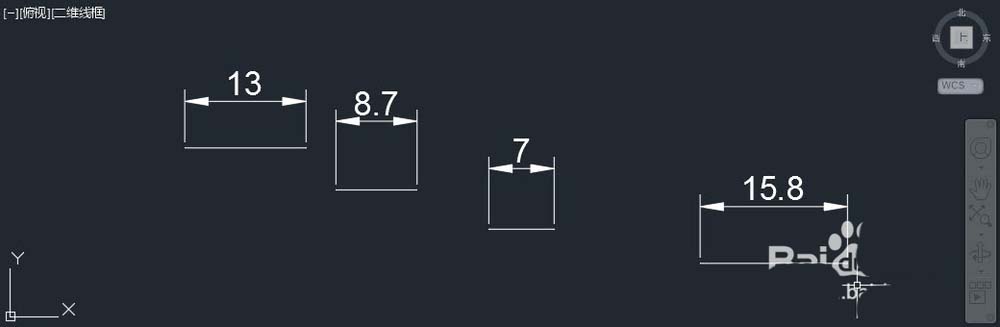

1、开一张空图，绘制几条直线，长度可以是13、8.7、7、15.8等随意的数值，然后输入DLI，用默认的标注样式在给这些直线标注上尺寸， 如图所示。

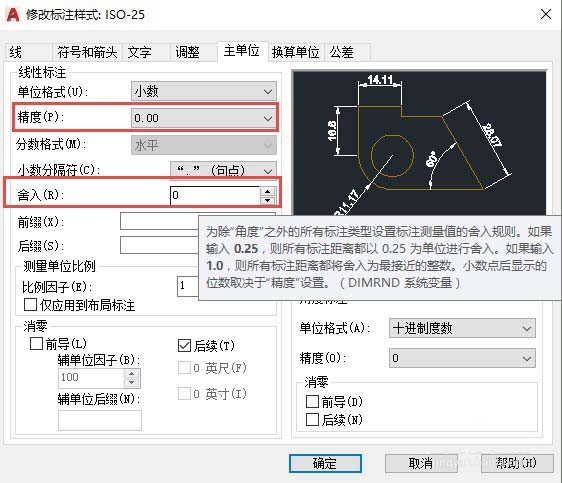

2、输入D，回车，打开标注样式管理器，直接单击修改按钮，打开修改标注样式对话框，单击“主单位”选项卡，我们可以看到精度和舍入参数，将光标停留在“舍入”参数上，看看提示。如果你的CAD版本够高的话，你可以看到详细的参数提示，看过提示相信大家都应该知道舍入值得作用了，大致意思设置了舍入值后，你的标注就是舍入值的倍数，比如舍入值设置成0.25，那么标注的尾数就会是0，0.25，0.5，0.75。

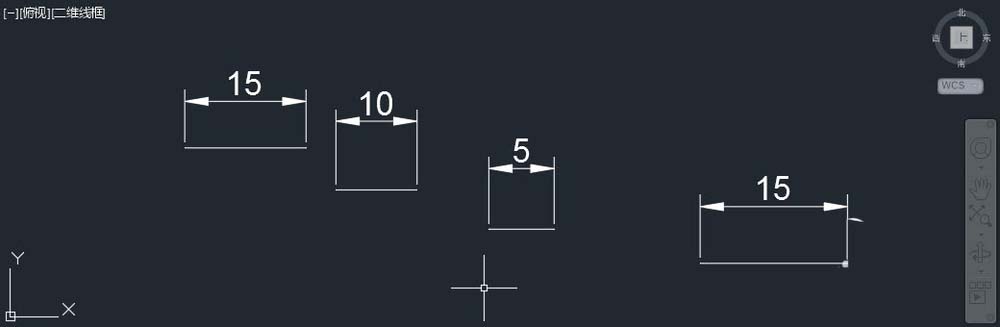

3、输入5作为舍入值，单击确定按钮关闭修改标注样式对话框，单击关闭按钮退出标注样式管理器，我们可以看到标注已经变了，都变成了5的倍数，如图所示。修改了一个参数后，我们就知道这位网友问题是什么原因了。在设置了舍入值后，舍入时同样遵循了四舍五入的原则，8.7变成了10，7就变成了5。知道了问题的原因，解决方法也很简单，只需将舍入值恢复成默认值：0就好了。
二、舍入值应该如何使用？

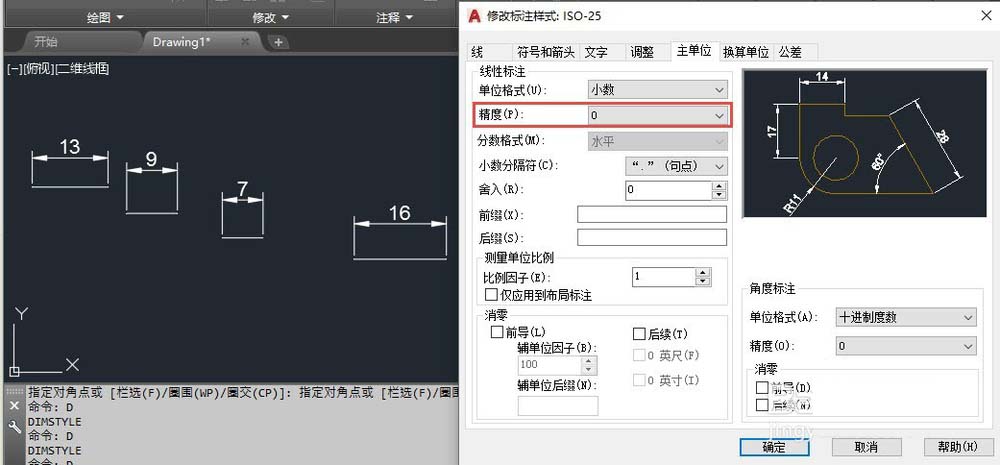

1、如果我们只是希望标注进行正常的四舍五入，直接设置精度后的小数点的位数就可以了，假如我们希望标注是整数，可以将精度设置为0，如图所示。

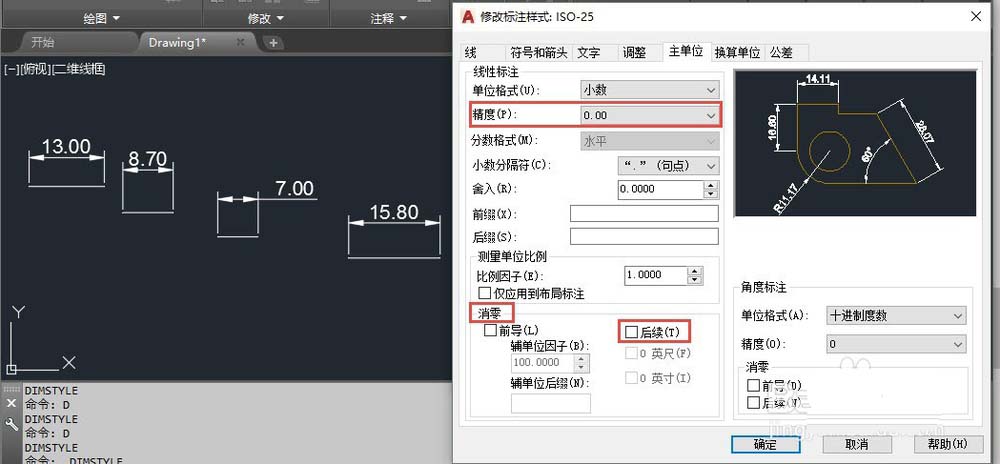

2、如果我们要保留小数点后一定位数，同事为了让标注看起来比较整齐一致，可以不进行消零处理，如图所示。

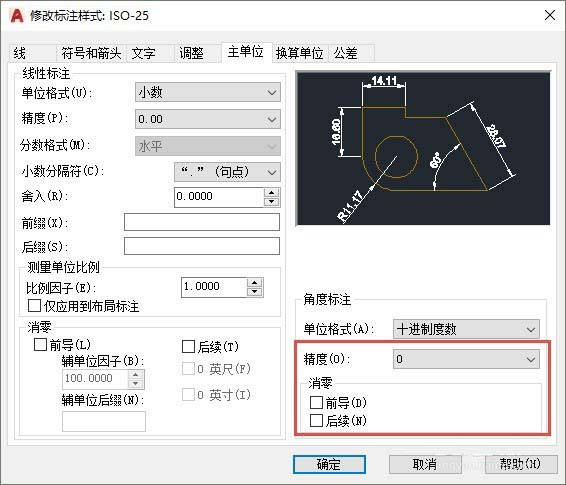

3、只有当我们需要标注值是一些特殊值，如0.25、3、5的倍数时，我们才输入舍入值。上面说的精度、舍入、消零都是针对线性的标注的，角度标注也有精度和消零的设置，但没有舍入的设置，如图所示。
之前发过文章介绍特征比例、测量单位比例等比较难理解但使用频率较高的参数，标注的参数太多了，分好几个选项卡，大多数人看到后都会头疼，正因为如此，标注对话框提供了一个动态的预览，很多参数设置完可以在预览框中直接看到效果，因此建议大家不妨挨个参数试试，先将光标停留再参数上看看工具提示，然后再修改参数，看看他们能给标注带来什么变化。
