cad2017转化成高清JPG图片并不像其它的三维软件一样，有导出选项，在AUTO CAD2017版本中，如想把图纸转化成高清图片格式，需要使用打印，可打印的图片格式有PNG与JPG，用户可以任选。

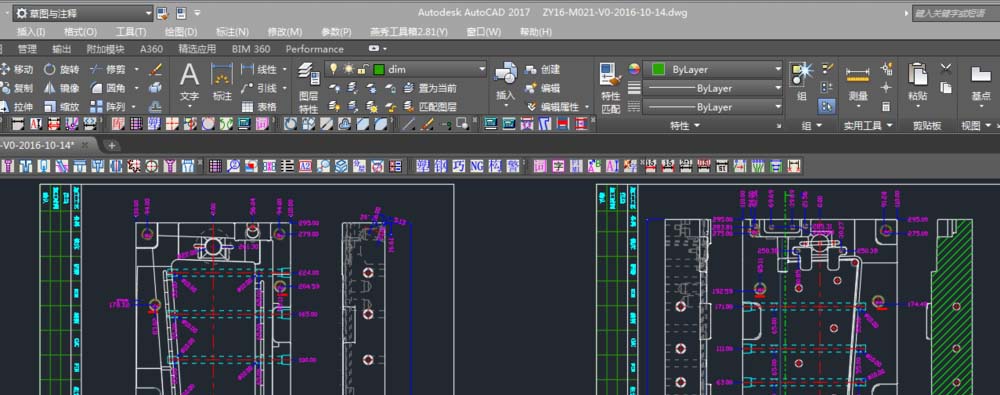

1、CAD2017用户可能会有疑问，想把CAD图纸做成图片，直接截图不就可以了么？截图也是没错的，但是截图后的图片放大后，其会失真，下面我就给大家普及下使用最新的CAD2017软件转像成JPG的过程；

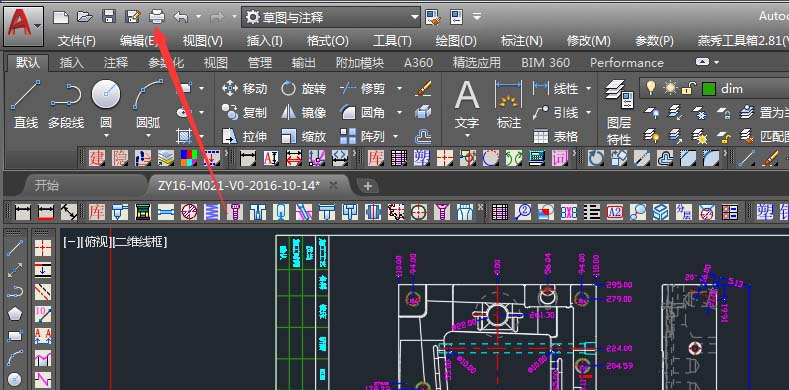

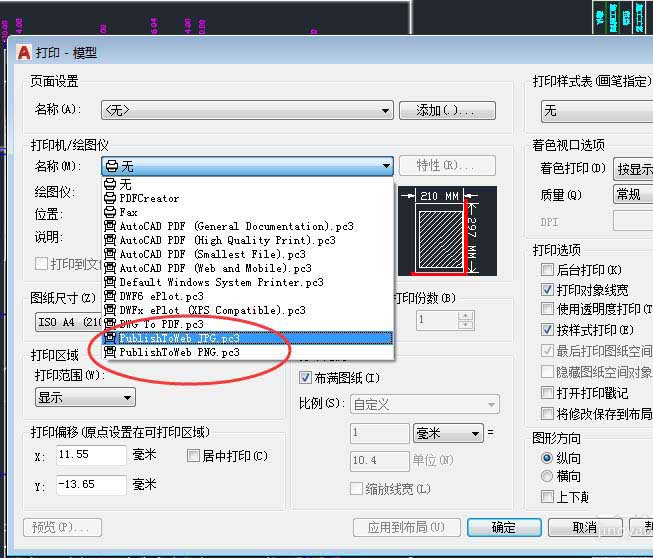

2、点开CAD打印机之后，按下图选择打印机，可以根据需要制作JPG与PNG两种图片格式；

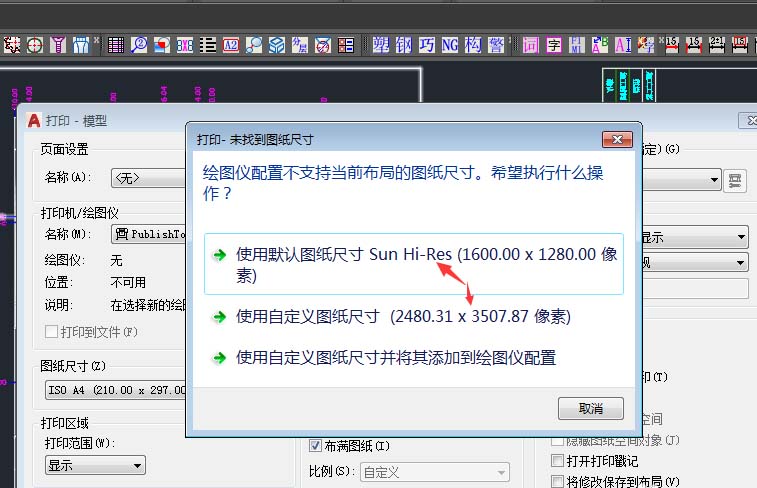

3、在选择完JPG打印机后，其会提示选择图纸的尺寸，根据提示选择即可；

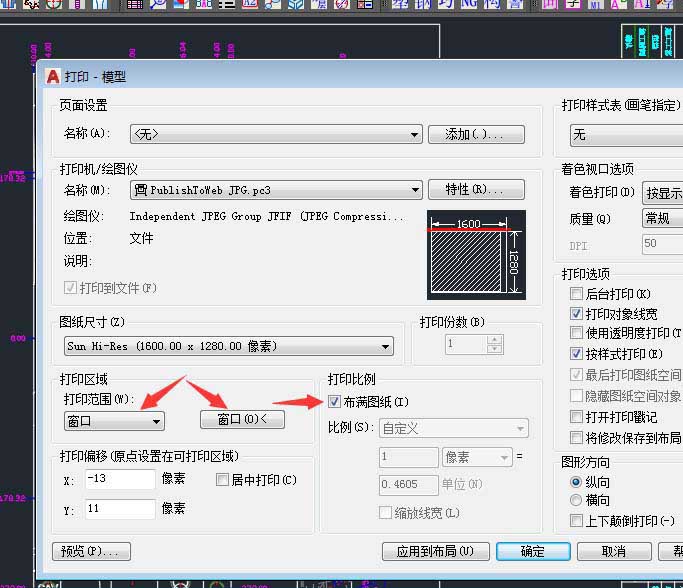

4、像平常打印图纸一样，选择窗口，然后选择图纸的边界，调整成布满图纸；

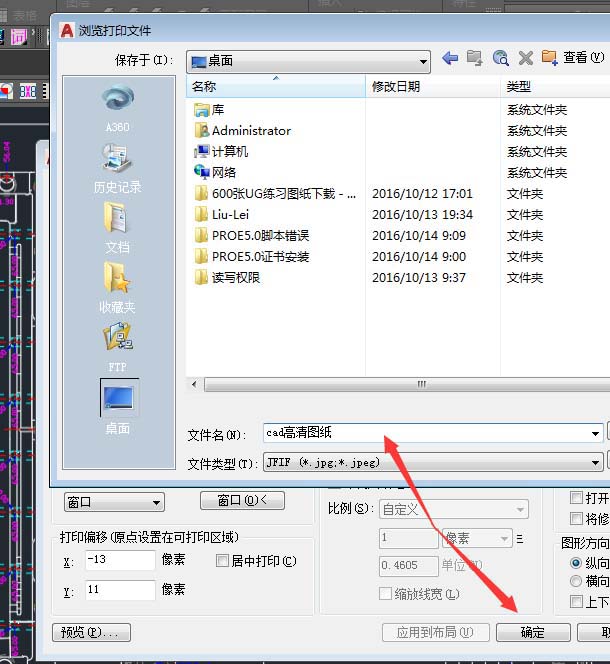

5、点确认打印后，其会弹出CAD2017打印图片的保存地址；（此地址一定要记得，不然等下找不到）；

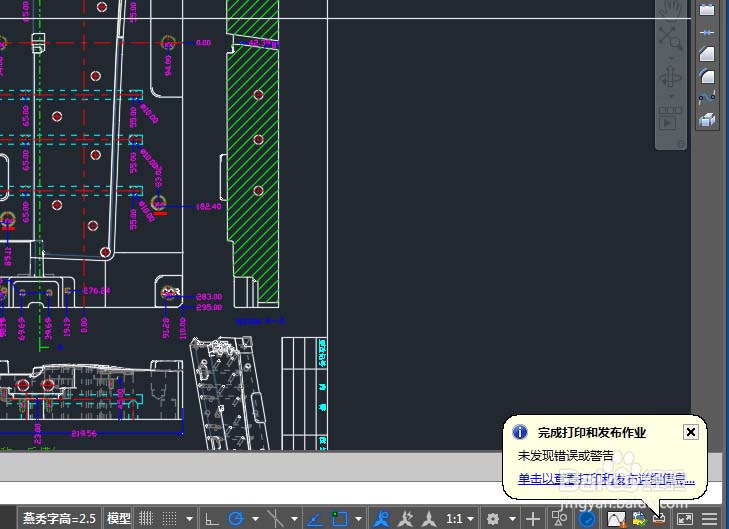

6、当图片输出完成后，在AUTO CAD2017的右下角，其会出现提示；

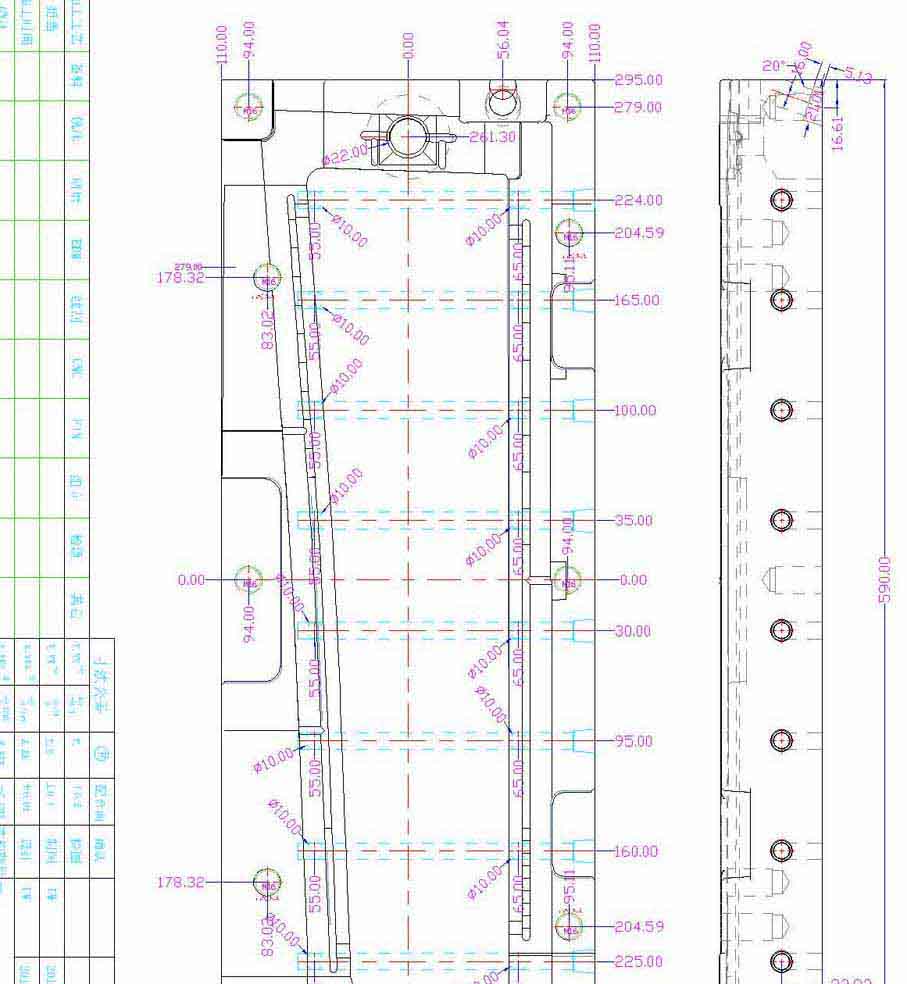

7、找到刚才图片保存的地址，可以看到刚转出的图片，到此，使用CAD转换成JPG图片完成。
