在网上经常看到有人问怎么提取多段线的顶点坐标，还有如何提取属性块的数据等等。网上介绍的方法也各有不同，下面给大家介绍两种常用的方法，希望对大家有帮助。有时我们需要提取图中多段线的顶点坐标或者图中插入的点的坐标，我们就可以直接用列表查询LIST命令将图形的数据列出来，然后从文本窗口中可以将需要的数据复制出来，这种方法很简单，如果要提取的数据比较多的时候，处理起来相对比较麻烦。操作很简单。

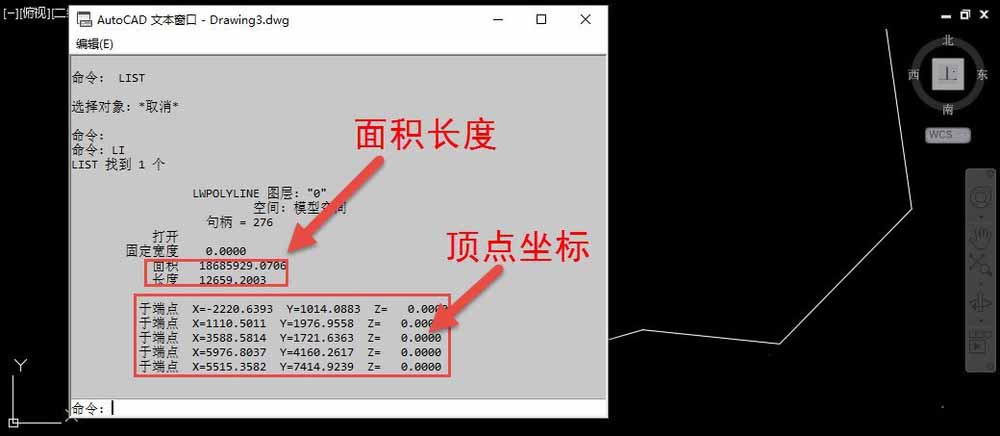

1、绘制一条有多个顶点的多段线，选择多段线，输入LI，回车，就会弹出一个文本窗口，此多段线的相关数据就全部都列举出来了，如图所示。
2、从此文本窗口中就可以将需要的数据复制粘贴到WORD或EXCEL，不过粘贴顶点坐标有点麻烦，还需要删除多余的文字。

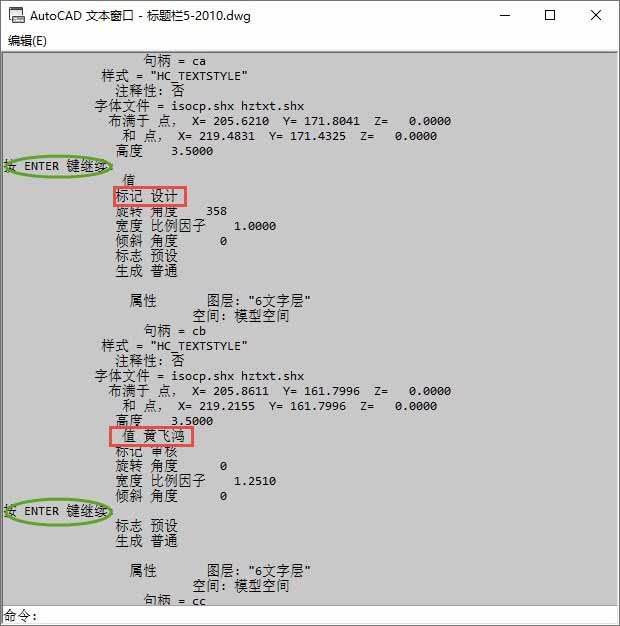

如果图形要提取更复杂图形的数据就没那么方便了，例如我们要提取一个属性图块（如果图框的标题栏中）的数据，如果用LI查询显然就不行了，你可能需要回车多次才能将一个图块的数据都显示出来，而且属性的标记和值都隔好多行，挑起来都很麻烦，如图所示。遇到这种情况，必须采用专用的功能：属性提取。
CAD的属性提取功能
CAD很早版本就有属性提取功能：ATTEXT，但不太好用，需要设置样例文件，因此使用的人并不多，后来又开发了一个增强版的属性提取功能，功能名称叫EATTEXT，就相对比较简单了，现在功能名称改成了数据提取了dataextraction，之前的命令名EATTEXT仍起作用。下面我们通过一个简单的实例来看看数据提取的数据提起功能。

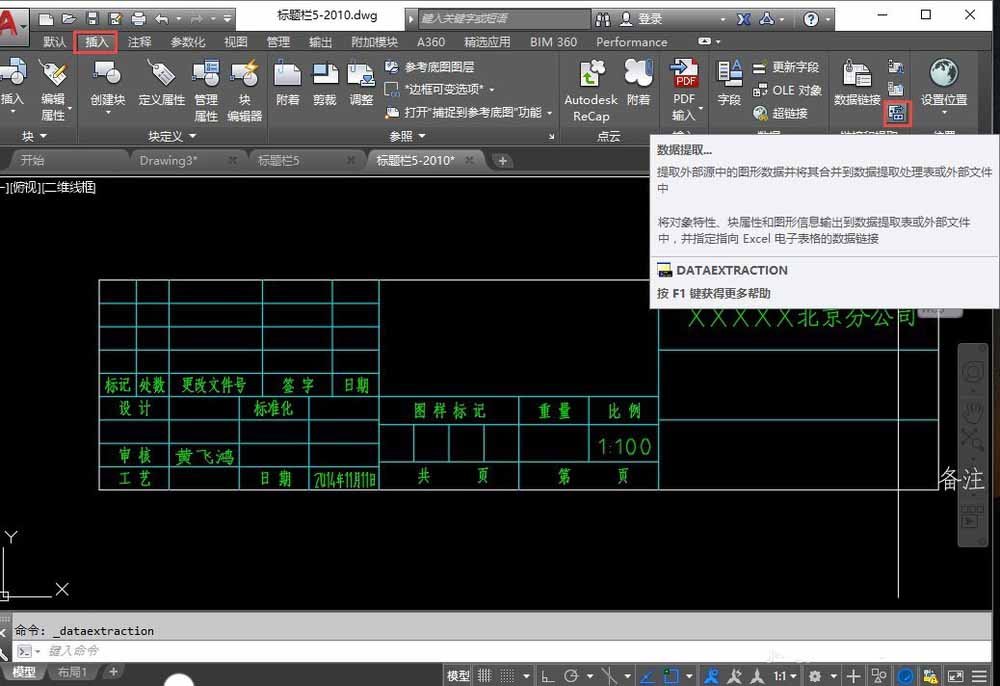

1、准备一张图纸，图纸中有多段线或属性块都可以。数据提取功能可以用下面几种方式调用，菜单：工具>数据；功能区面板的插入选项卡中单击数据提取按钮，如图所示；命令行直接输入EATTEXT。

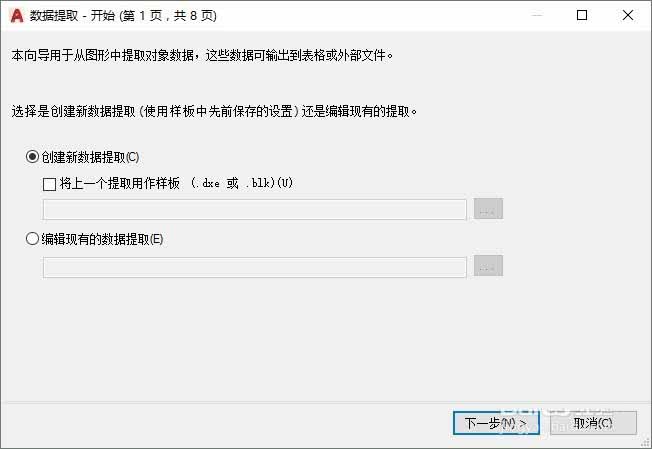

2、执行数据提取命令后，会弹出一个操作向导，指引我们一步步完成操作。首先弹出的是第1页，可以创建新的数据或编辑现有数据，在创建新数据提取的时候可以用以前提取的数据作为样板。

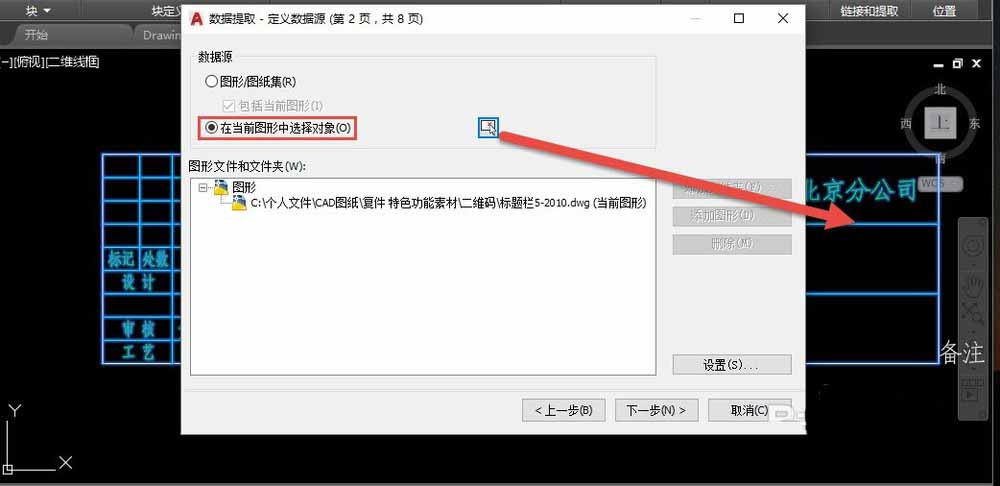

3、我们使用默认的选项：创建新的数据提取，单击下一步按钮，会弹出一个保存数据提取文件的对话框，我们给文件取一个名字，例如TEST，选择一个合适的文件夹后，单击保存按钮后，就会进入向导的第2页。我们可以选择从整个图形甚至整个图纸集中提取数据，也可以只提取选定图形的数据，这里我们单击"在当前图形中选择对象"，然后单击后面的选择对象按钮，从图中选择要提取数据的对象，如图所示。

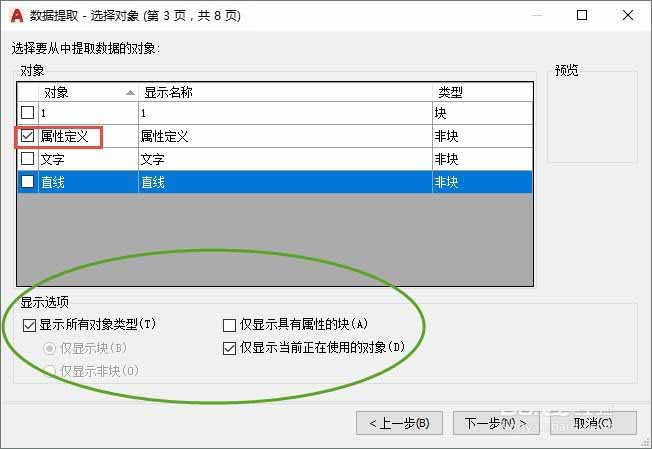

4、选择完图形后单击下一步按钮，进入第3页。第三页中会列出选择图形中包含的图形类型，例如我选择的图块中包含图块本身、属性文字、文字、直线。当我们选择的对象类型比较多时，还可以在下面的显示选项中选择只显示块、非块、属性快等。

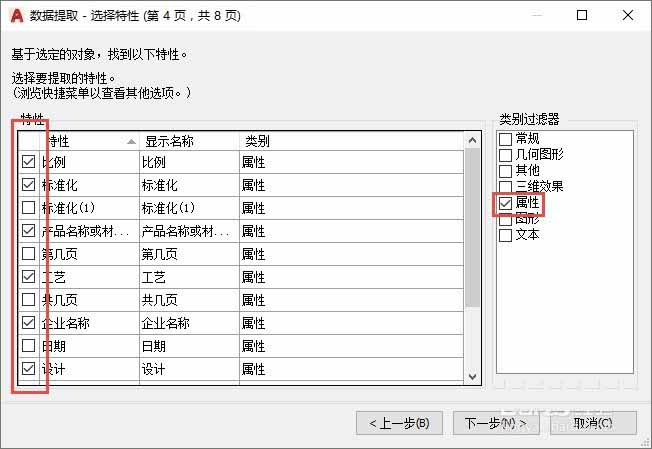

5、因为我们只选择了一个图块，可以不用做任何设置，直接单击下一步按钮，进入第4页。我们看到就跟LI查询时一样，还是列出了好多的数据，但大多数数据是我们不关系的，我们只关心属性文字，可以在右侧了列表中勾选“属性”，左侧列表中就列出了图块的所有属性，我们要提取哪些属性就勾选哪些属性，如图所示。

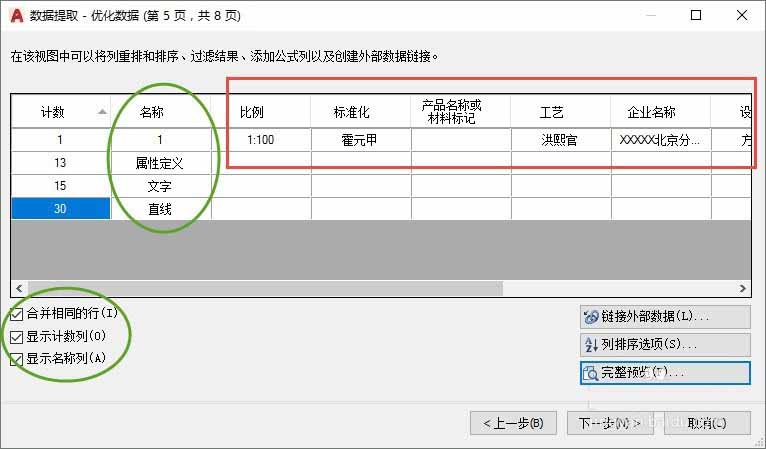

6、设置好后，单击下一步按钮，进入第5页。在这一页中已经将我们提取的数据都列出来，前两列是数量和名称，后面这是属行名称。我们可以看到图块中有13个属性、15个文字、30根直线，如果这些数据不需要，我们在单击“上一页”按钮返回第3页，将属性、文字、直线去掉，然后再返回到第5页。在底部，还可以设置是否要名称和数量这两列。此外还可以链接外部数据、排序和预览，如图所示。

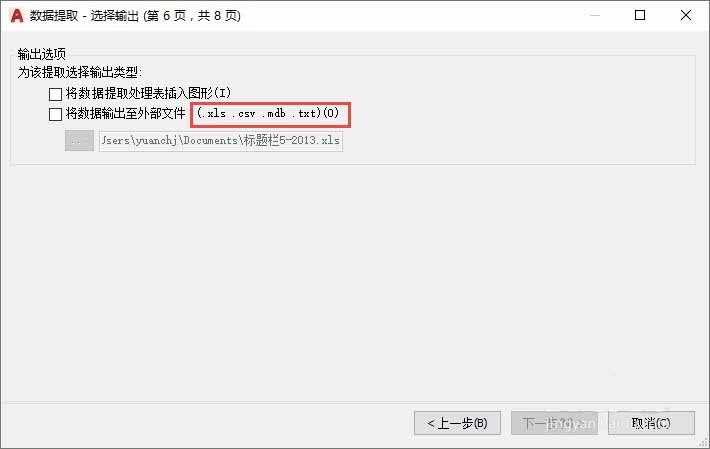

7、确认要输出的数据没有问题，就可以单击下一步按钮，进入第6页。在第6页中我们可以选择将提取的数据直接插入到图中，也可以选择将提取的数据输出成xls\csv\mdb\txt文件，我们可以根据我们的需要进行选择，如图所示。

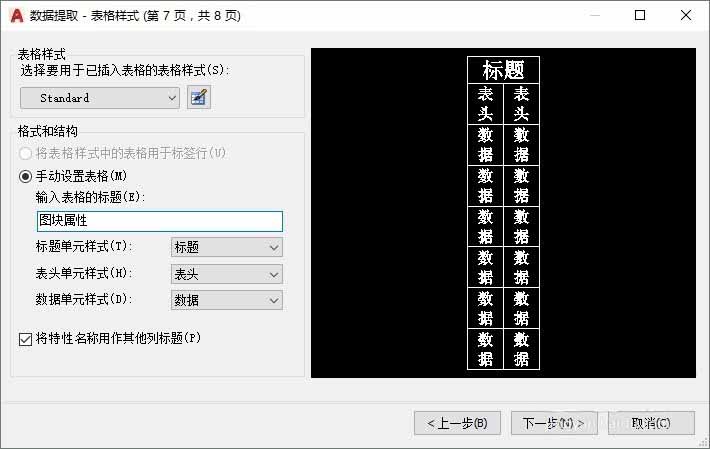

8、如果选择输出成外部文件，设置好文件名后，直接单击下一步，就会直接跳到第8页，提取就完成了。选择选择将数据提取内容作为表格插入到图中，单击下一步，就会弹出第七页，让我们选择表格样式，如图所示。

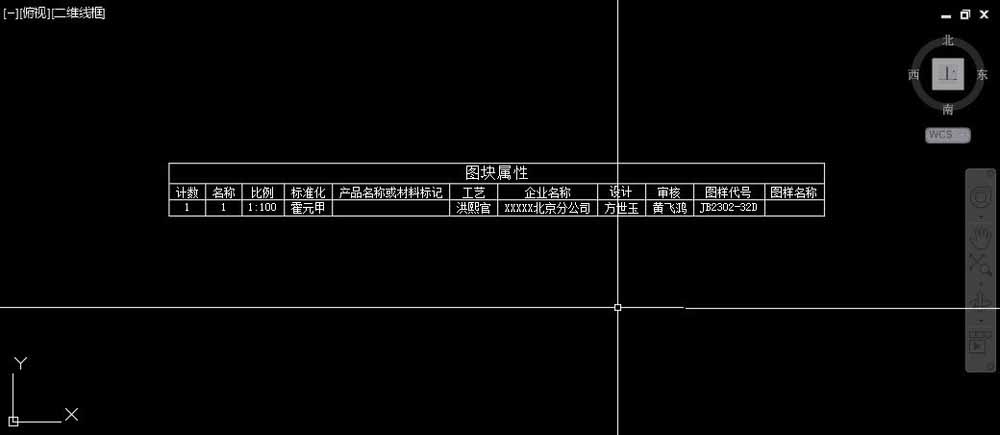

9、单击下一步进入第8页，单击完成按钮后，会提示我们在图中选择一个插入点，将提取的数据表格插入到图中，如图所示。
有了向导帮助，操作很简单，但CAD图形种类比较多，可提取的数据也非常多，要想精确地提取我们所需要的数据，刚开始估计要反复试几次才能成功，但提取过几次后，以后提取类似图形的数据就简单了。
