CAD小知识，圆切线与相切圆的画法总结
一、一个圆的切线

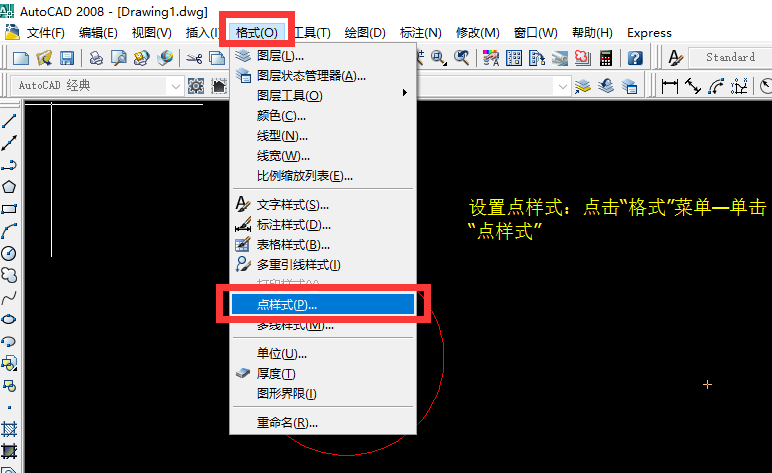

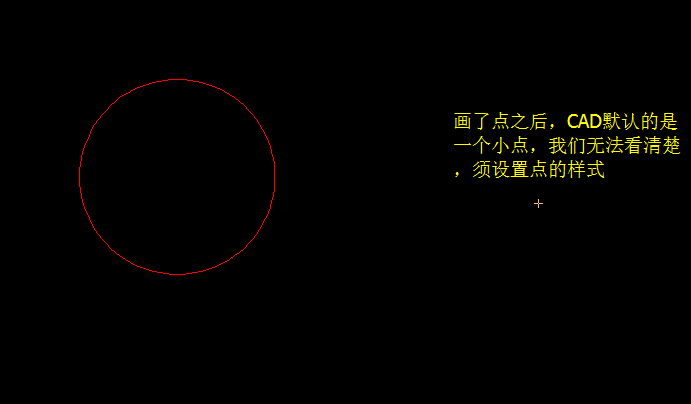

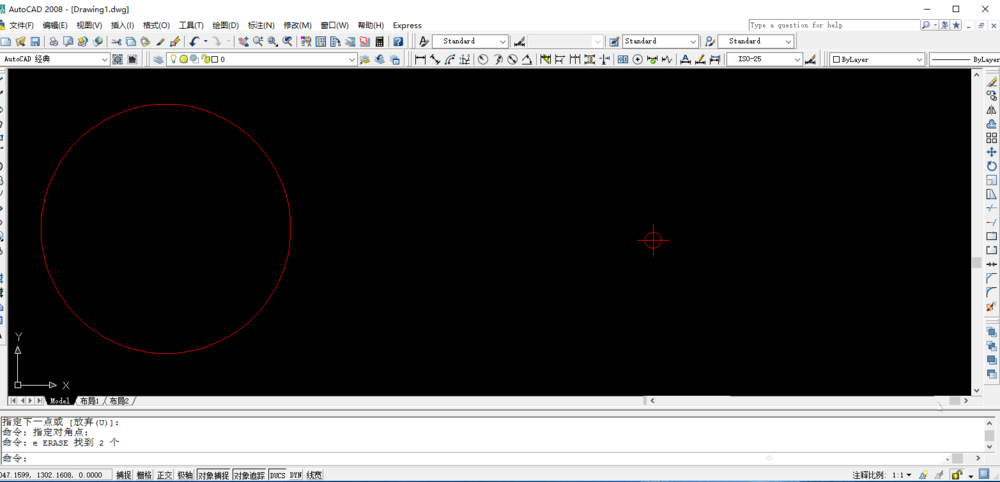

1、首先打开CAD输入圆（C）命令，画圆；单击工具栏“点”命令，画“点”（若点看不清楚，需设置点样式）

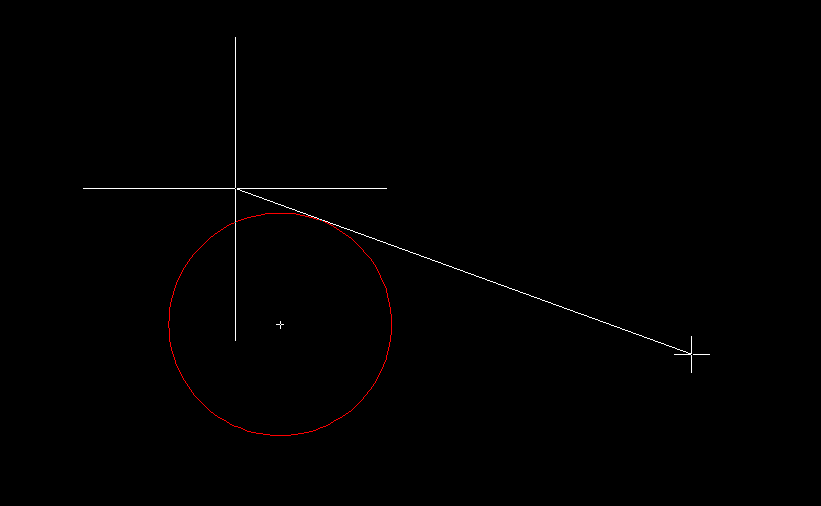

2、输入直线（L）命令，单击点；

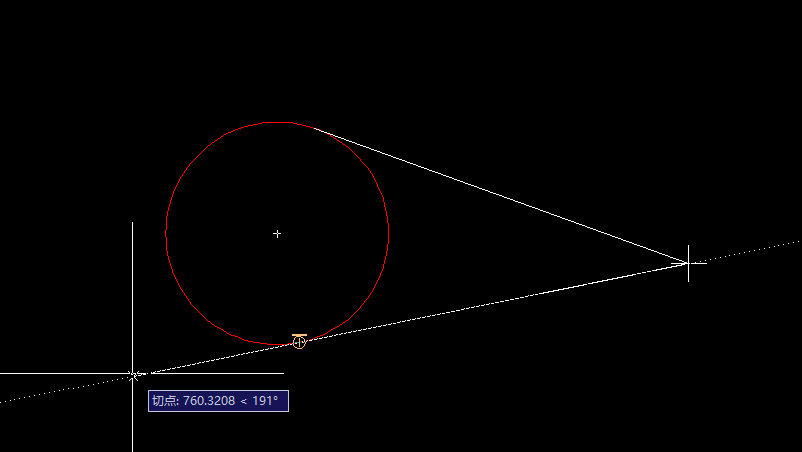

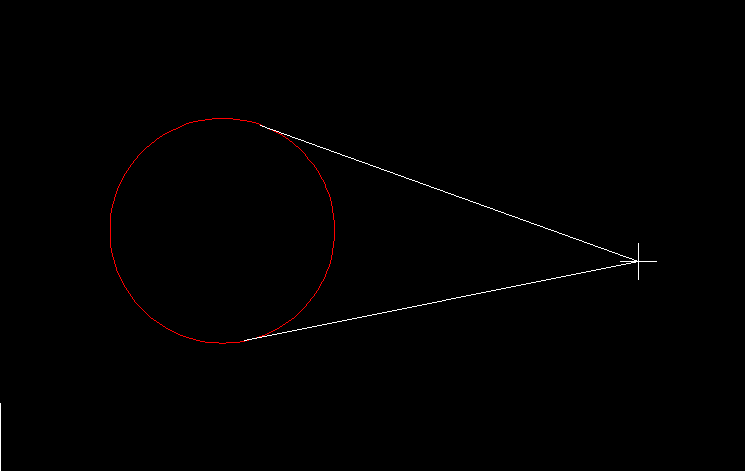

3、命令行输入“tan”命令，空格键，捕捉到圆，回车确认，相切线绘制完成。
二、两圆的相切线画法

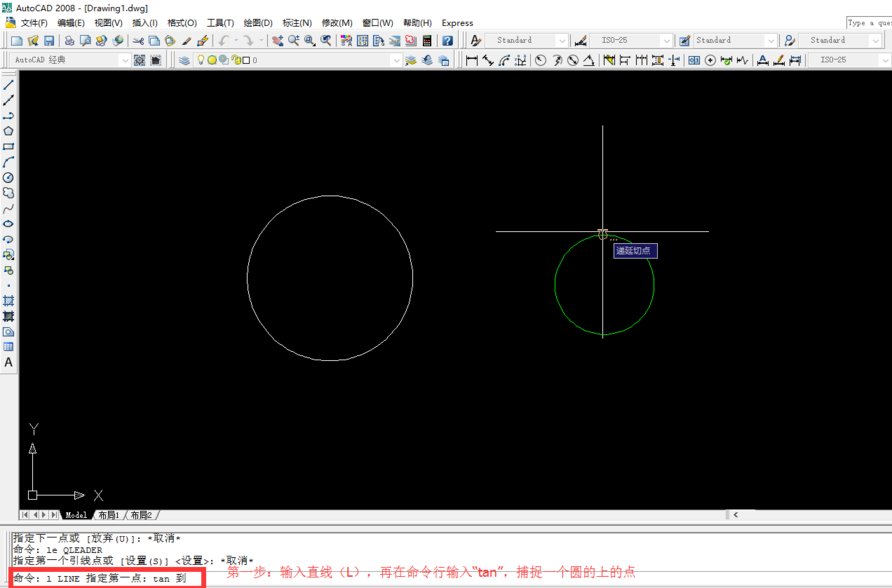

1、输入直线（L）命令，紧接着在命令行输入“tan"命令，捕捉到一个圆的切点，单击选中切点

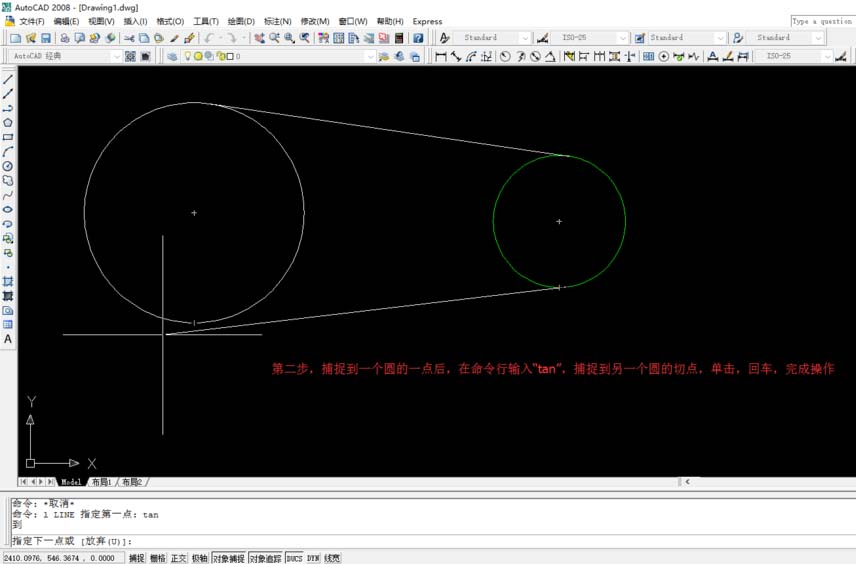

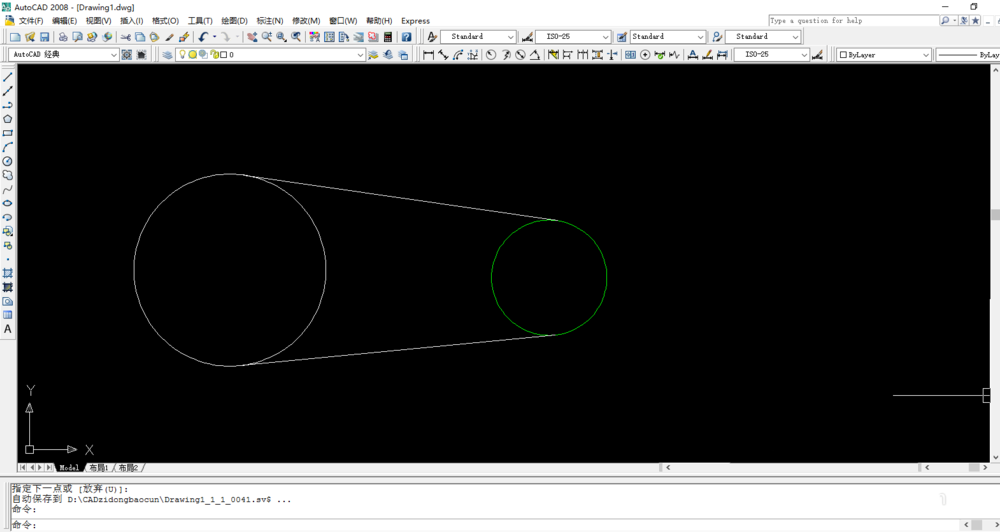

2、捕捉到一个圆的一点后，在命令行输入“tan”，捕捉到另一个圆的切点，单击，空格键，完成操作
三、两圆的外切圆画法

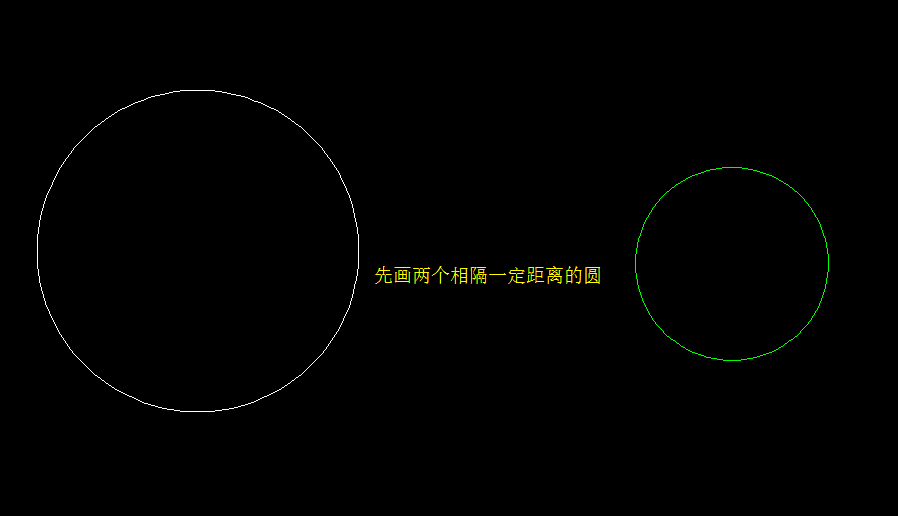

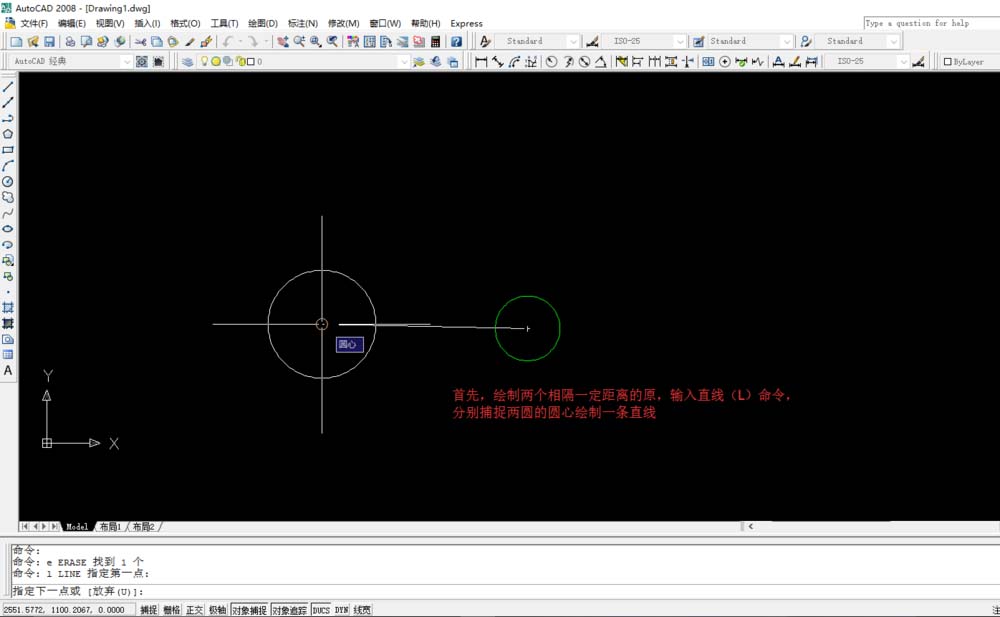

1、首先画两个一定距离的圆，输入直线（L）命令——分别捕捉两圆的圆心，画一条直线

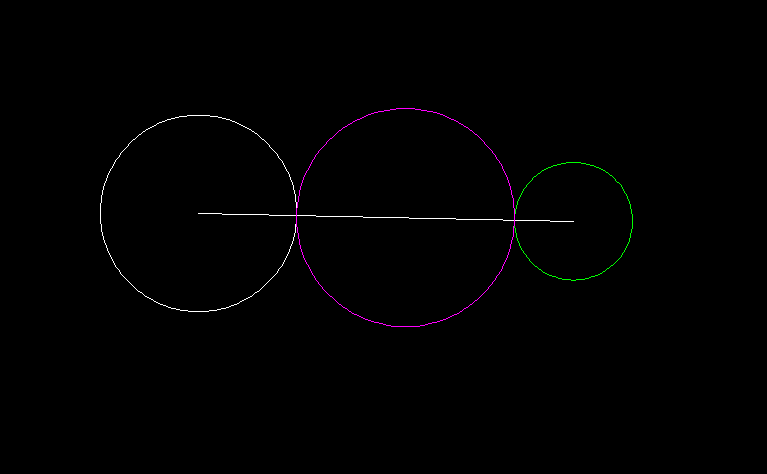

2、输入圆（C）命令——空格键——命令行输入“2P”——空格键——分别点击直线与圆的两个交点——空格键确认
四、两圆内切圆的画法。
1、首先画两个一定距离的圆，输入直线（L）命令——分别捕捉两圆的圆心，画一条直线

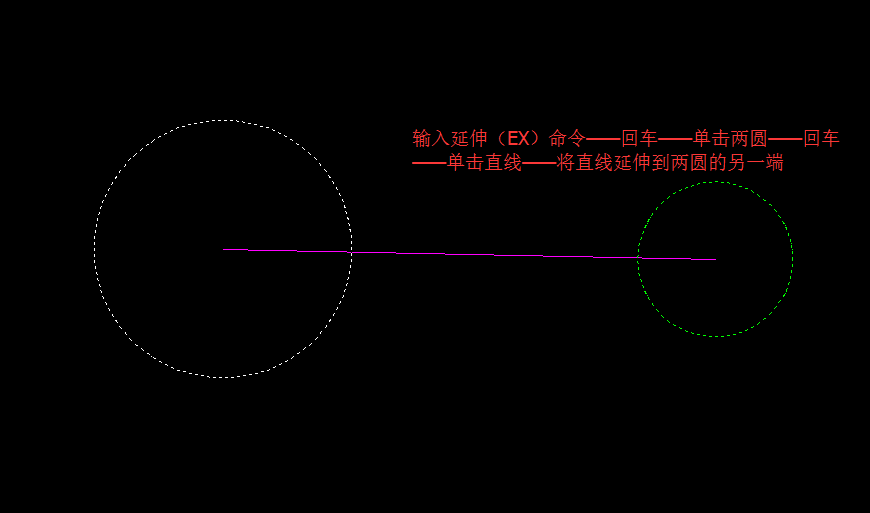

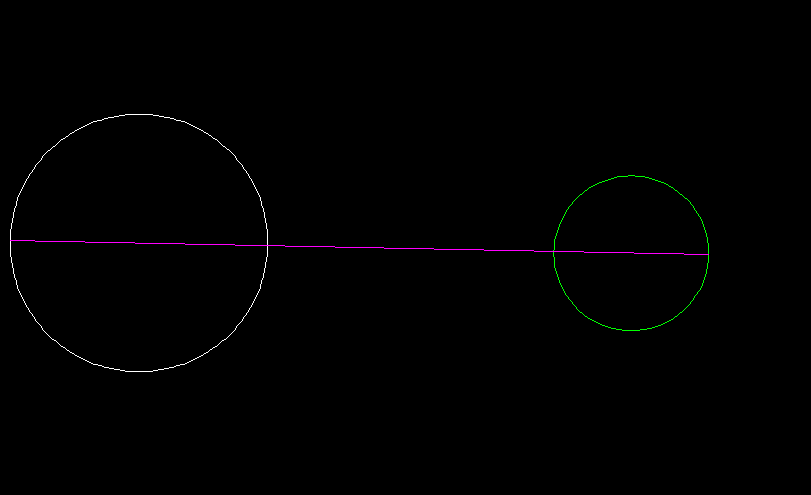

2、输入延伸（EX）命令——空格键——单击选中两圆——空格键——单击直线两端将其延伸至两圆的另一端——空格键确认
3、输入圆（C）命令——空格键——命令行输入“2P”——空格键——分别点击直线与圆的两个交点——空格键确认
五、三个圆的外切圆画法

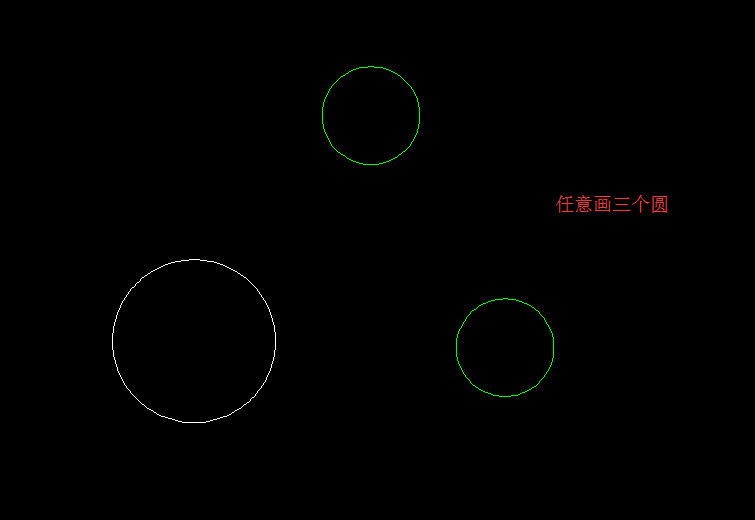

1、任意绘制相对距离的三个圆

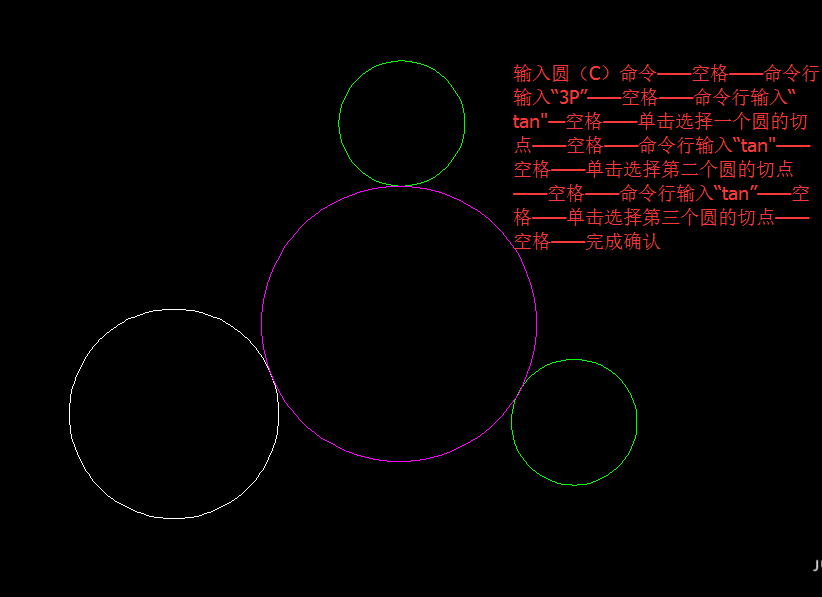

2、输入圆（C）命令——空格——命令行输入“3P”——空格——命令行输入“tan"—空格——单击选择一个圆的切点——空格——命令行输入“tan"——空格——单击选择第二个圆的切点——空格——命令行输入“tan”——空格——单击选择第三个圆的切点——空格——完成确认
