当我们插入光栅图像后，会显示一条白色的边界，这个边界还会打印出来，很多情况下我不希望出现这条边框线，这几天看到好几个人问这个问题，其实之前我发过关于图像裁剪和透明的经验中都提到过这个问题，怕大家找不到，我不妨单独再讲一下。

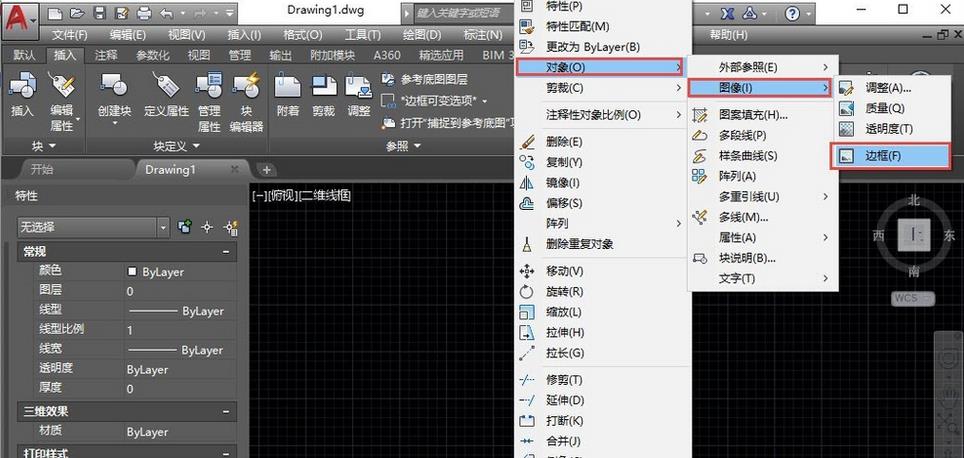

1、在CAD的修改菜单中，就有修改图像边界显示的命令，如图所示。在RIBBON面板中我还真没看到这个命令，这个命令虽然有点长，其实还挺好记，就是图像边框的英语（ImageFrame）。

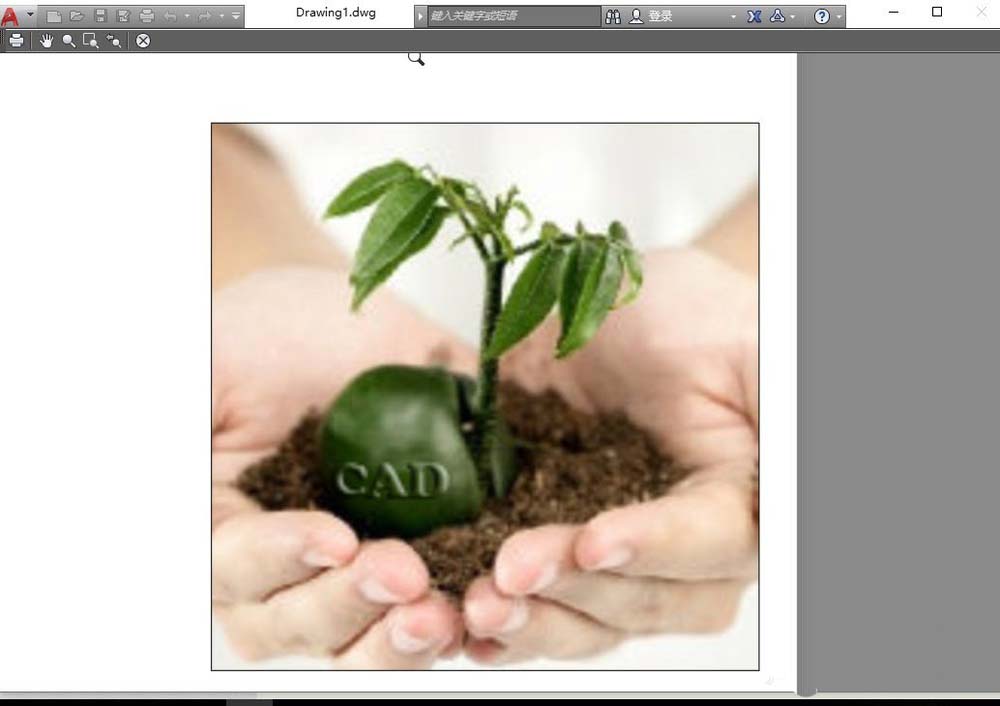

2、IMAGEFRAME命令有三个选项，默认选项是1，这种状态下不仅显示有边框，而且打印的时候也有边框，如图所示。

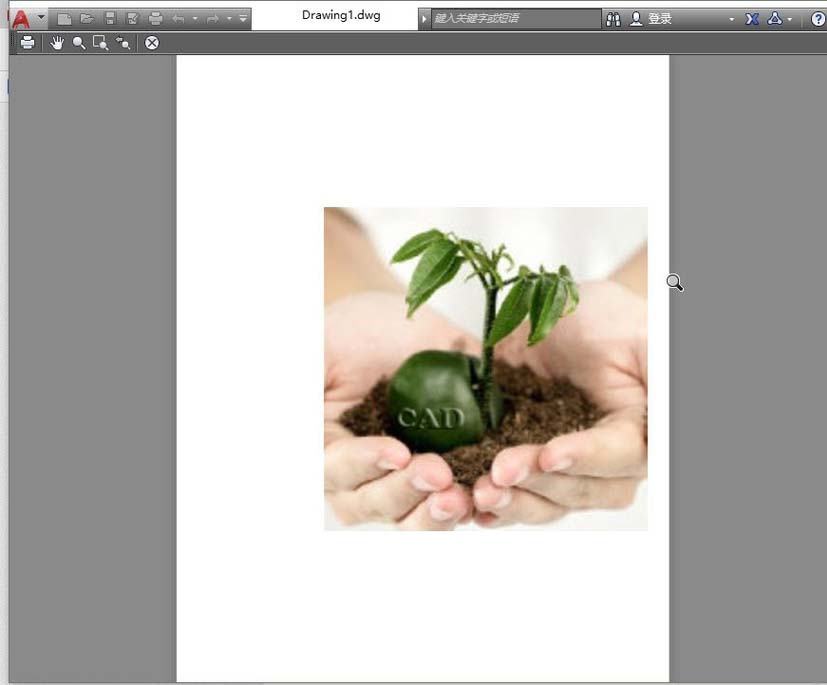

3、如果我们设置成2的时候，显示有边框，但打印出来是没有边框的，如图所示。

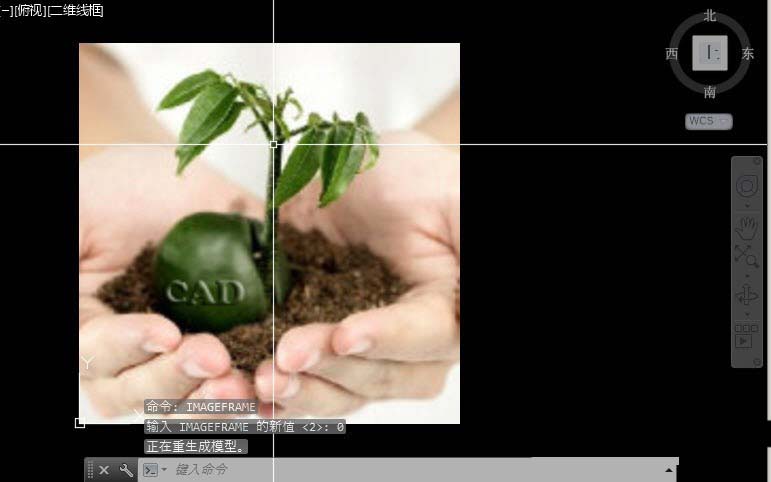

4、如果设置成0，则显示和打印都不会出现边框，如图所示。也就是如果你不想打印边框，可以将IMAGEFRAME的值设置成0和2都可以。
5、控制各类边框显示的命令：FRAME

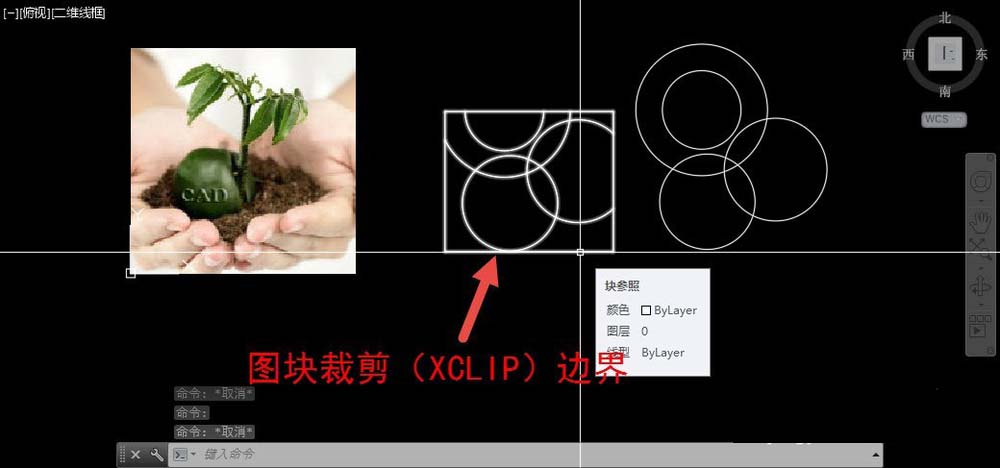

在CAD中针对图像边框、外部参照和图块裁剪的边界、DWF\PDF\DGN等各类底图的边框都有单独的命令，命令太多，记起来太麻烦，于是在CAD高版本中设置了一个总命令:FRAME，这个命令可以控制所有这些对象的边界。
6、不同的是FRAME命令有4个选项，0，1，2，3。当然FRMAE设置为3时，各种图形的边界可以有不同的设置，例如图像边界设置成0，图块裁剪边界设置为1
7、 但如果FRAME设置成0，1，2，这这些边界命令，IMAGEFRAME、 DWFFRAME、 PDFFRAME、 DGNFRAME和 XCLIPFRAME的设置将跟随变化，也就是他们都将使用相同的设置。
