CAD软件中提供了多种常用线型可以使用，但是不是还不能满足您的需求呢？虽然线型的定义并不复杂，如果对线型定义很了解，直接编写线型定义并不难（有兴趣的可以看我之前发布的经验）但对于大多数搞设计的人来说没有那么时间去研究。还好，我们还有另外一种选择，利用工具直接从图形生成线型。AutoCAD和浩辰CAD的扩展工具中提供了一种制作线型的工具，可以自己先画一个线型单元，然后直接将画好的线型单元转换为线型定义，这种方式既简单又直观。
如果是简单的线、点、空格定义的线型，我们完全可以自己写一下，两行就搞定。但如果是带文字和符号的线型，文字的比例、偏移、旋转等参数对大家有一定难度，可以选择制作线型工具。(如果你用的是AUTOCAD，请确认你安装了扩展工具Express Tool)

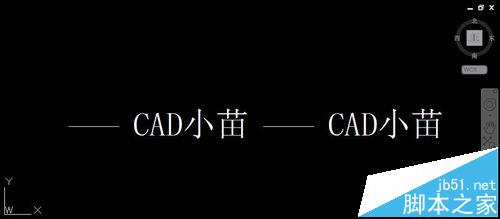

1、在用工具前，我们先要将需要定义的线型用图形直线、文字画出来，画好后最好复制一个单元，注意：如果一个单元有多段线的话，必须保证它们都在一条水平线上。如图所示。

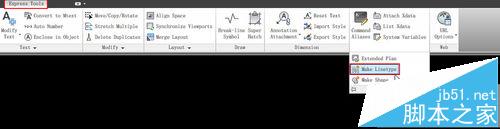

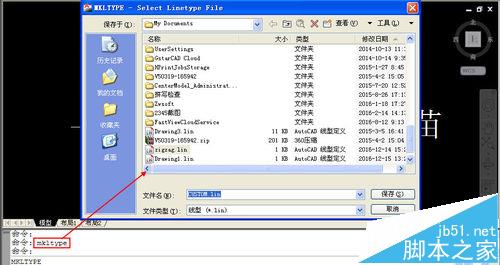

2、线型中有文字的话，必须合理设置文字样式。未来使用此线型时，同名文字样式的字体将影响线型显示的结果。在菜单和工具栏找到并执行制作线型命令，或直接输入MKLTYPE，回车，会弹出一个保存线型文件的对话框，如图所示。

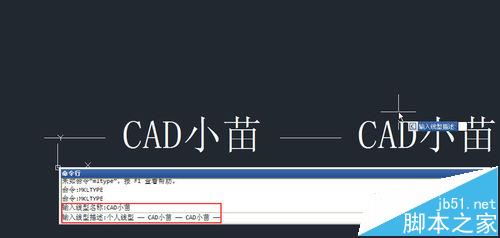

3、给线型文件取一个文件后，单击“保存”按钮，命令行会提示输入线型名称，输入名称后回车，会提示输入线型描述，线型描述就是对于线型的文字描述加上线型的示例，让我们调用线型时知道线型大致是什么效果，如图所示。

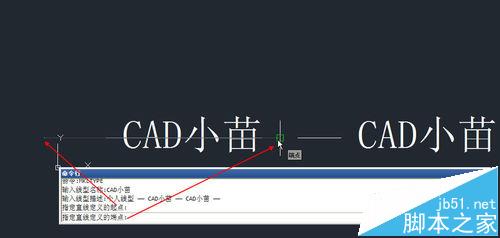

4、输入完描述后回车，命令行会提示拾取线型单元的起点和端点，根据提示在图中捕捉线型单元的起点和端点，如图所示。

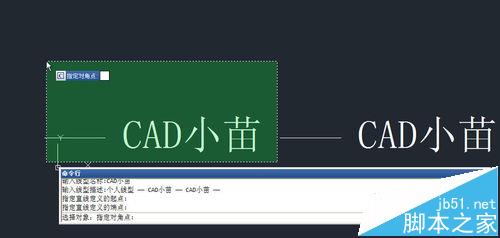

5、因为这里要捕捉起点和端点，如果线型单元最后一段是空格，就必须事先绘制好下一单元的开始部分，这也是我们刚开始让复制一份，绘制两个单元得原因。当命令行提示选择对象时，框选组成线型单元的线和文字，如图所示。

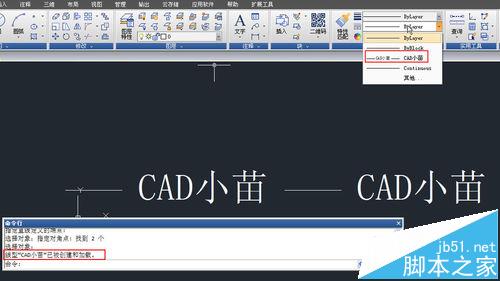

6、选定图形后回车，就可以完成线型的定制，不仅线型文件被保存，而且已经自动加载到图纸中，我们从线型列表中可以看到新定制的线型，如图所示。

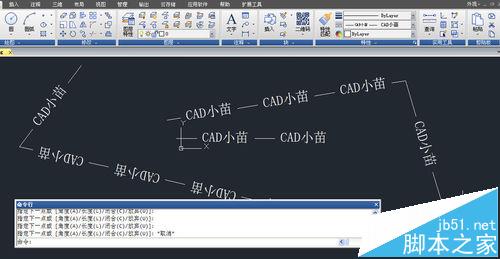

7、在线型列表中选择新建的线型，绘制几条直线，观察一下效果，如图所示。

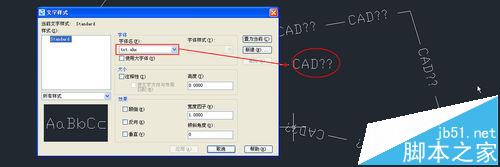

这种方法显然比写线型定义简单多了，但需要注意，如果线型中有文字，需要注意文字样式的设置，使用此线型是必须设置相同的文字样式和字体，如果在其他机器上打开图纸，必须保证有线型使用的字体，否则就有可能文字和符号无法显示或显示为问号。
