了解cad图纸导入ps软件中的方法。

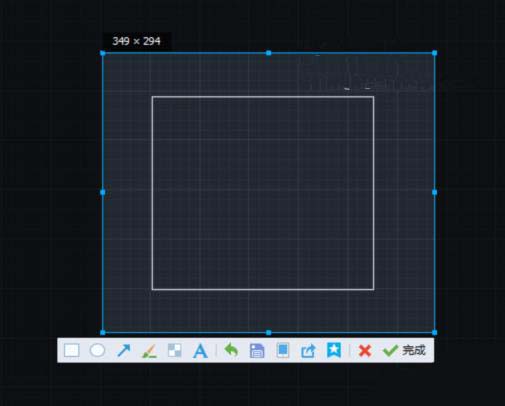

1、用截图生成图片。用QQ、其他截图软件、键盘的PRINT键均可截图，这个方法虽然简单快捷，但是截的图导入ps后的效果与电脑分辨率有关有时效果不是很理想，并且截图时要把CAD绘图区域的黑色背景改成白色，简单但是效果不是特别好。

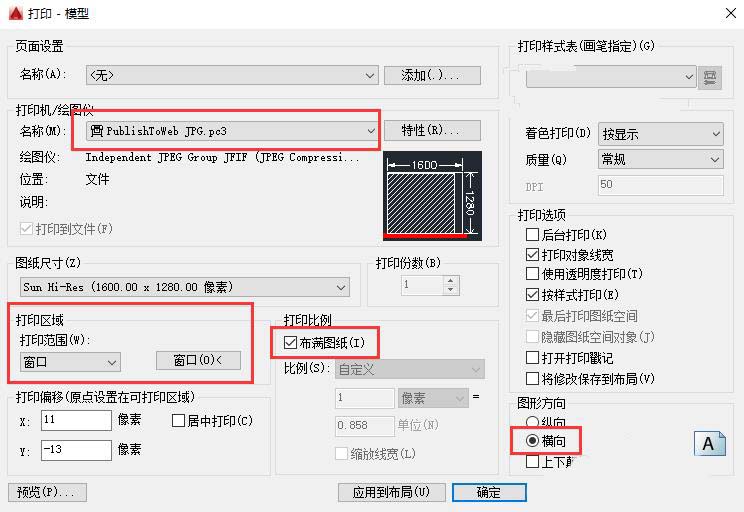

2、用CAD打印成JPG格式图片。这种方法生成图片的质量比较满意，一般情况下够用了。 执行CTRL+P打印后，打印机名称选择 “PcblishToweb JPG.pc3 ”这个打印机。设置好保存路径和名称然后预览并打印，CAD就会在设置的保存路径生成这个给定名称的JPG文件，然后将此JPG文件导入PS即可。

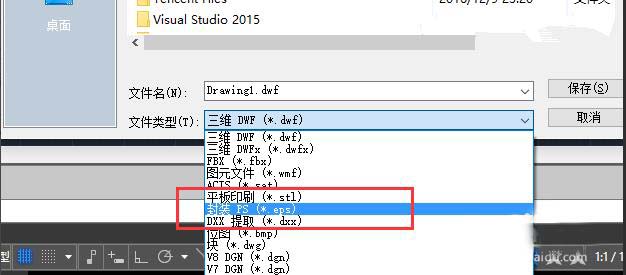

3、用 CAD的输出工具生成eps文件。用“输出”生成eps文件再导入PS质量很高。将CAD图纸在CAD的视图窗口里调整好视角颜色。然后菜单栏选择---文件---输出---文件类型选择“封装PS (*.eps)”--选择保存路径----输入保存的文件名---保存，CAD就生成了eps矢量文件文件。在PS里打开刚输出的eps矢量文件，并输入尽量大一点的分辨率，打开完成后有时可能看不见导入的图纸，因为CAD图纸线宽是0所以看不见，实际上是有的!用描边工具就可以看见了，至于描多宽的边根据实际需要设置即可!
