前几天有人问我怎么绘制指定弧长的圆弧，CAD虽然提供了很多种绘制圆弧的方式，但都是组合圆弧上的点、圆心和角度这些条件，利用绘制圆弧的命令确实无法直接绘制指定弧长的圆弧，但我们可以先利用给定点、半径等条件先绘制出大致长度的圆弧，然后用拉长（LENGTHEN）命令来修改圆弧，使它的弧长满足条件。
我们绘制直线段的时候都会直接指定长度，类似绘制特定弧长的圆弧的情况也不是很多，因此拉长命令用得人不多，其实拉长命令功能还是丰富的，可以设置增减的长度、百分比，可以设置总长，还可以动态进行拉长，下面我们就通过一个简单的实例来看一下拉长命令的各种应用。

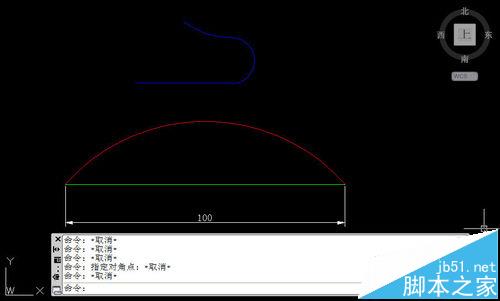

首先绘制一张简单的例图，例如绘制一条长100的直线，绘制一条圆弧和一条多段线，如下图所示。在绘制完后在特性面板（CTRL+1）中看看这些图形的长度，方便进行后面的操作，如下图所示。
一、增量拉长

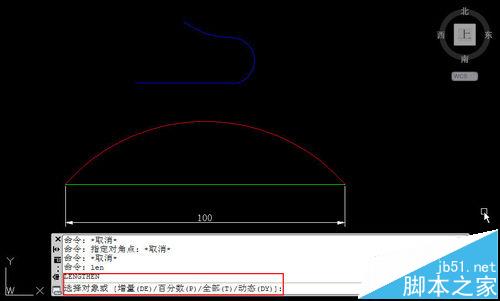

1、输入LEN，回车（或者在菜单和工具面板中执行拉长命令），命令行会显示拉长的相关参数。如下图所示。

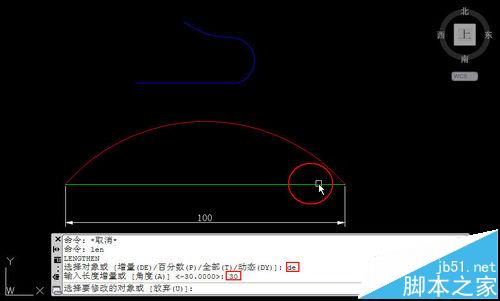

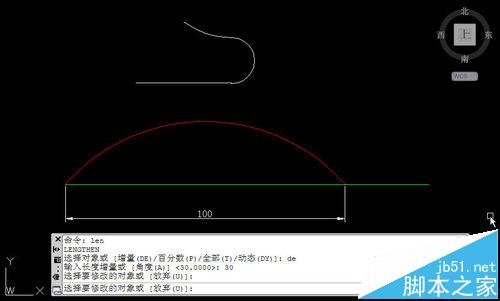

2、输入DE，回车，输入30作为增量，回车，在提示选择对象时，在直线要拉长的一侧单击，如下图所示。

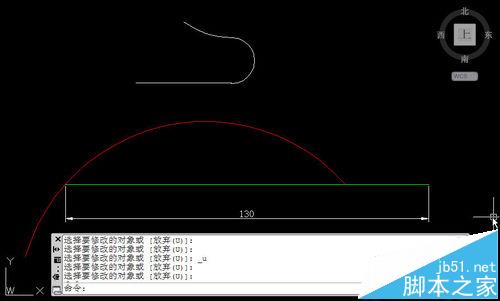

3、直线在鼠标单击的一侧被拉长了30，命令行继续提示选择要修改对象，也就是可以继续将其他图形拉长30，而且选错了对象还可以输入U撤销修改，如下图所示。
4、可以尝试单击弧线的一侧，回车可结束拉长的操作，如下图所示。
5、增量可以输入负值，例如输入-30，就可以将图形缩短。
二、按百分比拉长
1、百分数（P）参数就是按百分比设置图形被修改或的长度，比如100长的图形要修改成80，就输入80，要修改成150长，就输入150，这里设置的是修改后长度和当前长度的百分比，不是增量。操作类似，这里就不再详细介绍了。
三、设置总长，将圆弧拉长到指定长度

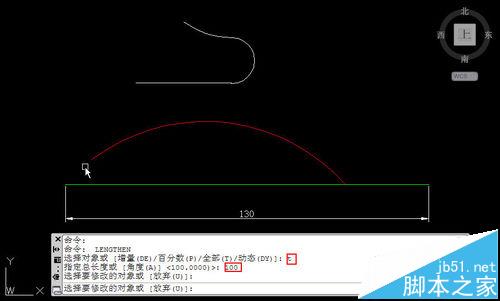

1、如果想让一条圆弧变成指定长度，可以用拉长的全部（T）也就是总长参数。下面简单看一下操作。输入LEN，回车，输入T，回车，输入100，回车，然后单击例图中圆弧的一侧，如下图所示。

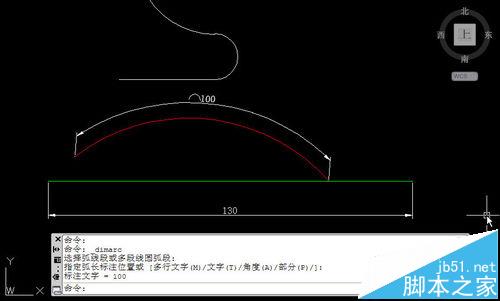

2、修改后可用弧长标注验证一下，被拉长的圆弧是否满足条件，如下图所示。
四、动态拉长
1、动态（DY）拉长就是在图中用光标来确定图形一侧端点的位置，这种操作感觉用得应该不多，大家如果感兴趣的话可以试试。
小结：
因为在绘制直线段的时候通常会输入坐标和长度，即使长度绘制不合适，在绘图过程中经常会使用用修剪和延伸命令来编辑图形，因此拉长命令用得并不多。但绘制特定长度圆弧这种需求，目前我看好像只有拉长命令实现起来比较容易。
拉长命令可以用来编辑直线、圆弧、多段线，但无法编辑样条曲线。
