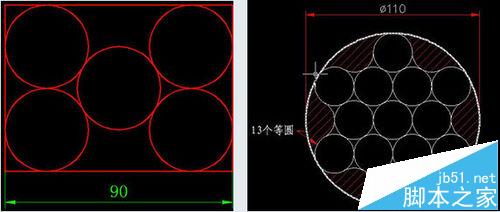

网上流传了很多CAD练习图纸，有一些图纸只给出了一个尺寸。很多初学者看到这样的图不知如何下手，总是想如何才能确定中间小圆的半径。其实如果对缩放（SCALE）命令的用法和参数足够了解的话，这种图形画起来非常简单，先从内部的圆开始画，半径随意，只需要画好一个类似的图形，然后用SCALE命令将图形整体缩放到标注的尺寸就好了。
1、我们以前面的第一张图为例。这张图纸只给出了矩形宽度是90，圆的半径并没有给。如果我们从矩形着手，去想求出圆的半径，难度非常大，我们要反其到而行之，圆的半径相等，位置关系也比较明确，我们可以先绘制一个任意半径的圆，先把圆摆好，然后再绘制矩形，再将图形整体缩放到指定尺寸就好了，下面看一下大致的操作步骤。

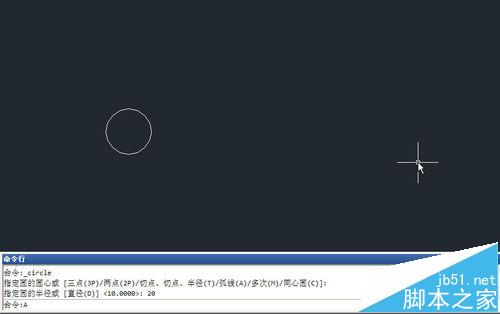

输入C，回车，调用画圆的命令，在图中单击确定圆的圆心，输入20，回车，画一个半径20的圆，如下图所示。

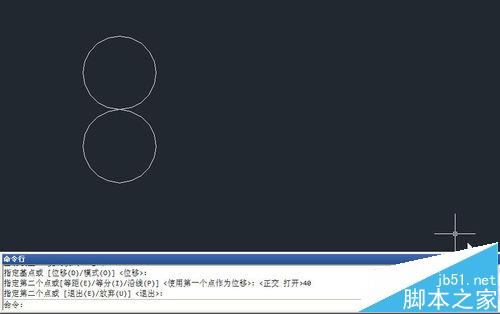

2、输入CO，回车，选择圆，捕捉圆心作为基点，按F8打开正交，向上拖动光标，输入40，回车，只在上方复制一个圆，如下图所示。

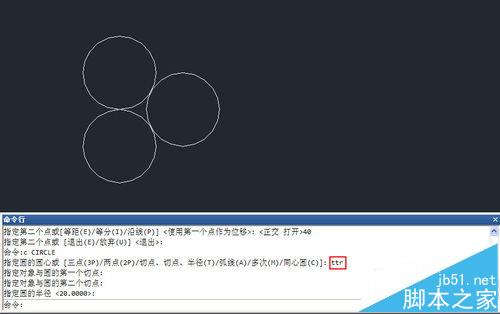

3、输入C，回车，输入TTR，回车，用相切相切半径的方式绘制中间的圆，在两个圆上捕捉切点后，输入半径20，如下图所示。

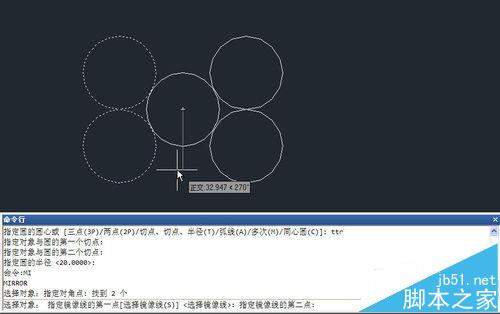

4、输入MI，回车，执行镜像命令，框选竖向排列的两个圆，回车，捕捉中间圆的圆心，保证正交打开的状态下，向下拖动光标，镜像生成右侧的两个圆，如下图所示。
5、单击确定镜像方向后，提示是否删除源对象，默认选项是N，回车，保留源对象。这样圆就画好了，剩下的就是绘制外围的矩形了，这个大家可以使用各种方法。右键单击对象捕捉按钮，打开切点捕捉，输入L，回车，用直线命令绘制圆的公切线，重复执行直线命令，将外围的线绘制好，如下图所示。

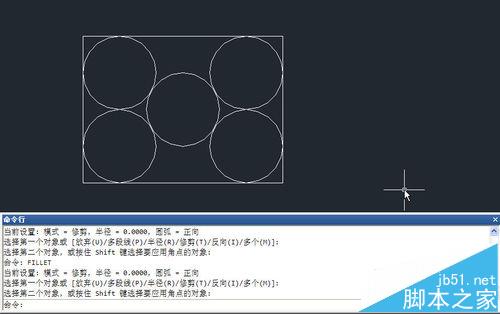

6、输入F命令，回车，如果命令行提示的默认圆角半径不为0，输入R回车，输入0，回车，然后单击相邻的两条切线，将他们连接起来，回车，重复执行圆角命令，将四条直线都连接到一起，如下图所示。

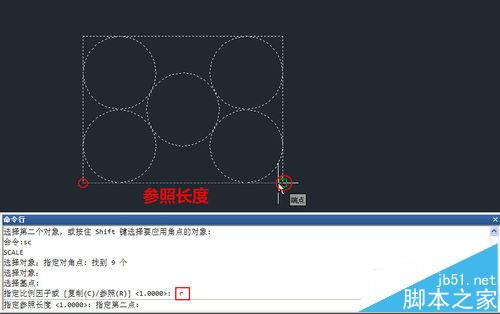

7、跟最终图形相似的图形已经绘制好了，最后是我们本篇经验要讲解的最重要的一步了，下面就要用到缩放的参照功能了。输入SC，回车，执行缩放命令，框选所有图形后回车，基点捕捉矩形的右下角点，然后输入R回车，然后捕捉矩形的底边作为参照长度，如下图所示。

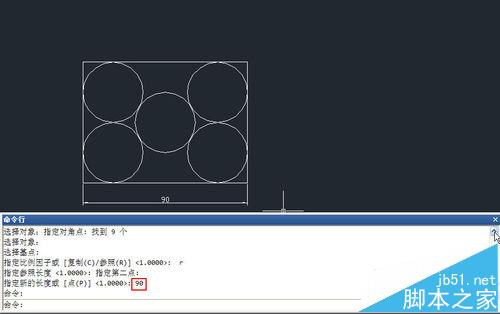

8、提示确认新长度的时候输入90，回车，整个图形就绘制完了，我们可以标注或测量一下底边长度，确认是否正确，如下图所示。
小结：
如果不知道缩放SC命令的参照参数的用法，这张图就会难倒我们，所以要求我们对命令，尤其是常用的命令的每个参数的作用和使用方法都要了解，因为CAD软件发展了30多年，命令的每个选项都肯定有特定用途。
遇到这类图纸时，我们首先要看已知条件，这张图虽然只有一个尺寸90，其实更重要的已知条件是圆之间的位置关系，我们需要看从哪个已知条件入手更容易，有时需要逆向思维。
当然这种图形多是用来考试和练习绘图的，在实际设计中这类的情况并不多，我们在做这样的练习时，可以尽量多地使用不同命令、不同的方法。
