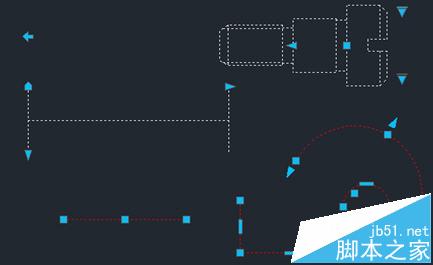

当我们选中一个图形时，图形亮显的同时会显示一些蓝色的点（有的CAD软件夹点是绿色的），这些点就是夹点。在早期版本中这些点只是方形的，在CAD的高版本中又增加了一些其他形式的夹点，例如多段线中点处夹点是长方形的，圆弧两端的夹点是三角性的加一个方形的小框，动态块不同参数和动作的夹点形式也不一样，有方形、三角形、圆形、箭头等各种不同形状。如下图所示。
夹点就象图形上可操作的手柄一样，无需选择任何命令，通过夹点就可以执行一些操作，对图形进行相应的调整。动态块的夹点的图形、参数和动作都是可以在块编辑器（bedit）中进行定义的，相对比较复杂。在CAD高版本多段线、填充都增加了夹点以及夹点菜单，可以添加、删除夹点、还可以进行直线和圆弧段的转换。
一、常规的夹点编辑

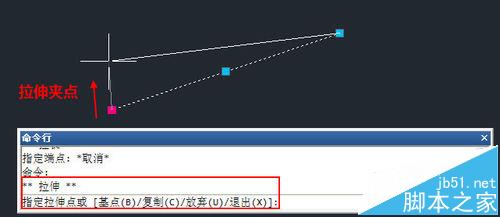

1、对于普通图形夹点，首先可以单击选中夹点后拖动夹点改变夹点的位置，你如果注意看命令行提示就会发现，这种操作在CAD中叫拉伸，和拉伸（stretch）命令差不多，同时CAD还针对这种拉伸操作提供了几个选项，如下所示：
** 拉伸**
指定拉伸点或[基点(B)/复制(C)/放弃(U)/退出(X)]:
如下图所示。
2、默认状态下我们可以通过光标或坐标输入来定位夹点的新位置，也可以用光标确定方向，直接输入拉伸的距离。不同类型的夹点拉伸会产生不同的效果，比如拉伸直线的端点会改变端点位置，拉伸直线中间的夹点会移动直线，拉伸圆弧的圆心夹点是移动圆弧等等。
上图中命令行提示有指定拉伸点、基点、复制等几个选项，说明我们在拉伸夹点的同时不仅可以直接指定新位置，还可以指定拉伸的基点，并且可以拉伸时复制生成新的图形并保留原有图形。但夹点编辑远不止拉伸功能，我们按一下空格或回车键，会发现命令行选项有了新的变化，如下图所示。

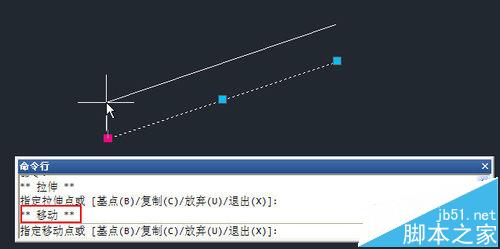

3、我们看到命令由拉伸变成了移动，我们可以直接通过夹点移动对象。跟移动命令不同的是，夹点编辑的移动无需再选择基点，操作更加简单。连续按空格键，我们可以看看夹点编辑还支持哪些命令，如下图所示。

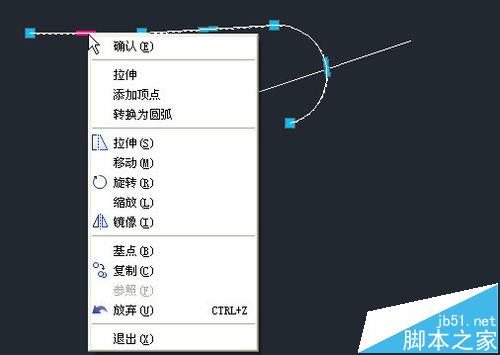

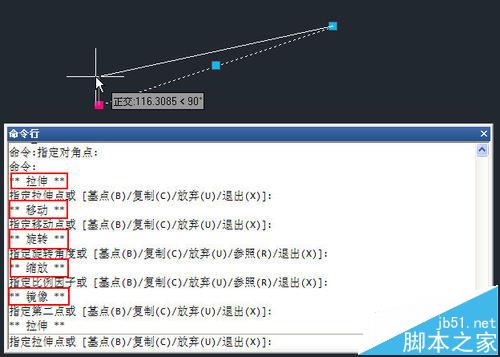

4、从命令行我们可以看出对夹点可以进行拉伸、移动、旋转、缩放、镜像几种常规操作，而且每种操作都可以同时选择是否复制，也就是说通过夹点可以完成很多常规的编辑，而且可以省去选择基点等一些操作，在一些状态下比常规编辑更加简便，效率更高。CAD每个版本对夹点可执行的操作不同，越高的版本支持得越多，要想知道你使用的CAD可以支持哪些夹点操作很简单，选中一个夹点，然后按鼠标右键，从右键菜单就可以知道了，如下图所示。
二、夹点快捷菜单

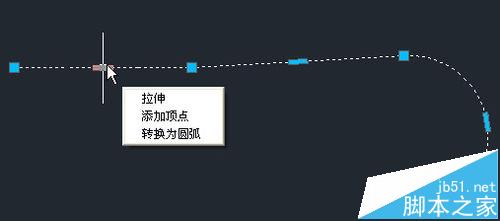

1、在CAD高版本，夹点编辑功能进一步加强了，从上面的截图中我们可以看到，当选择了多段线的直线段中点处的夹点的时候，不仅可以进行拉伸、移动、旋转等常规操作外，还可以进行添加顶点、转换为圆弧等操作，执行这些操作时无需右键，当选中夹点后，光标停留在夹点上就会自动弹出夹点快捷菜单，如下图所示。

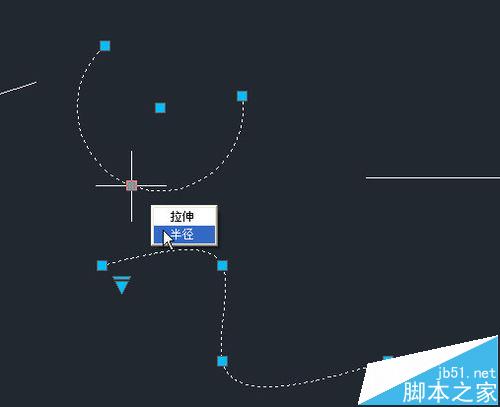

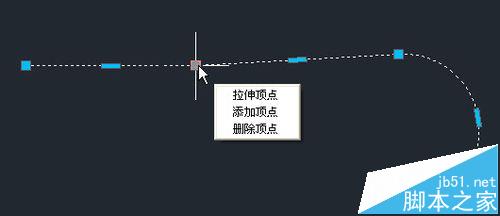

2、这个菜单会随图形不同，选择的点类型不同，会发生变化，加入我们选择圆弧段中点，转换为圆弧会变成转换为直线，当我们选择线段端点的时候，会出现删除顶点的选项，拉伸也变成了拉伸顶点，如下图所示。
3、高版本CAD中直线、圆弧、样条曲线夹点都有快捷菜单，大家感兴趣的话可以看看。
三、动态块的夹点

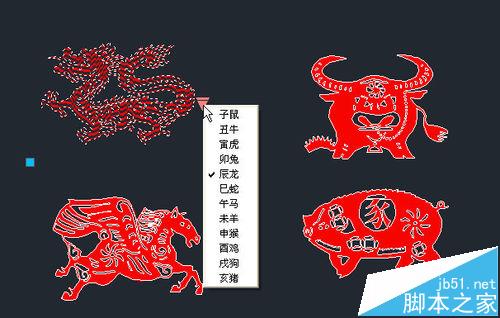

1、动态块的夹点就更加多样化了，不同的动作都有不同的形状的夹点，此外还有可见性、查询列表的夹点，这里就不介绍定义方法，只是简单地看几种夹点的形式吧。可见性夹点可以通过下拉菜单选择图块不同的可见性状态，使图块呈现出不同的状态，如下图所示。

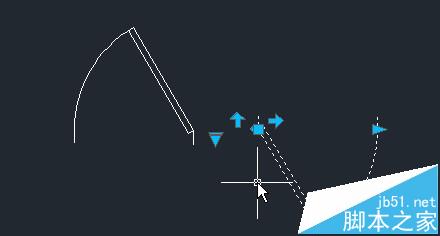

2、动态的拉伸、翻转、缩放等动作都有各自的夹点形状，我们可以看一个建筑的平开门为了适用于不同的状况，就增加了上下翻转、左右翻转，尺寸拉伸，角度查询以及设置开启角度的可见性的多个夹点，如下图所示。

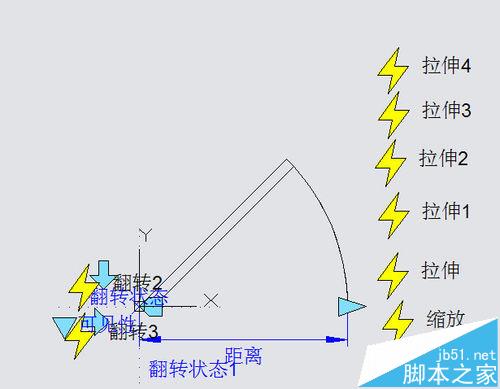

3、双击普通图块或动态块就可以进入块编辑器，可以设置和查看动态的参数、动作、夹点设置的效果，如下图所示。
CAD之所以不断增强夹点编辑功能，就是希望可以减少命令输入，更多的操作通过鼠标来完成，可以进一步提高操作效率。虽然如此，很多状态下夹点编辑仍不能替代常规的绘图和编辑命令。
注意事项：
每个版本夹点编辑的功能不一样，在阅读本文的时候请。
