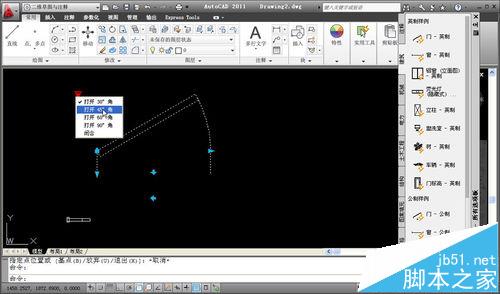

之前简单介绍了什么是动态块，以及块编辑器的基本作用，块编辑器功能太强大了，只能一点点地给大家介绍，这里就给大家先介绍一个比较简单的应用：可见性。按CTRL+3，打开工具选项板，插入建筑选项板中的门的图块，可以看到门有一个可见性参数，可以设置门的开启角度为30、45、60等，如下图所示。
下面我们通过一个实例来简单讲解课件可见性参数的设置。我用的是三个汽车的图形，大家如果没有这样的图形，可以绘制三个简单的图形来完成下面的练习，比如分别画一个矩形、一个圆和一个多边形。

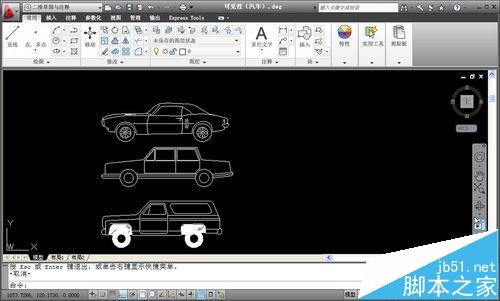

1、绘制好可见性图块的图形，如果图形比较复杂，重叠到一起不方便选择，可以先将图形分开排列，如下图所示。

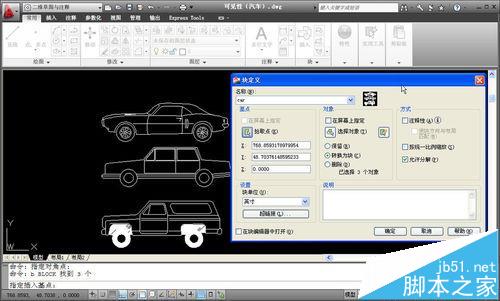

2、框选要做图块的图形，输入B，回车，给图块起名为CAR，将基点设置在最下方图形的底部，如下图所示。

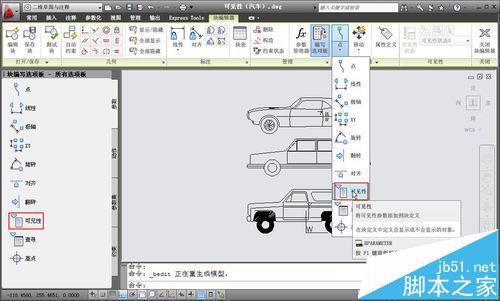

3、单击确定按钮，关闭块定义对话框。双击刚创建的图块，打开块编辑对话框，直接确定进入块编辑器，我们可以在选项板和命令面板中找到可见性参数，如下图所示。

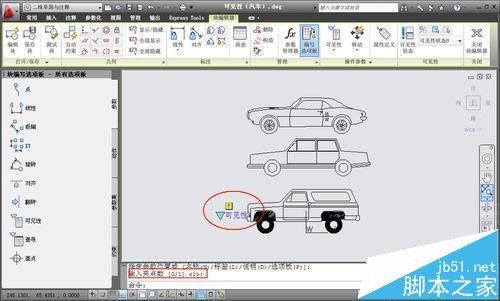

4、单击选项卡或面板中的可见性参数后，将光标移动图形中合适的位置单击，确定可见性参数的位置，命令行提示设置夹点数量，直接回车使用1个夹点，如下图所示。

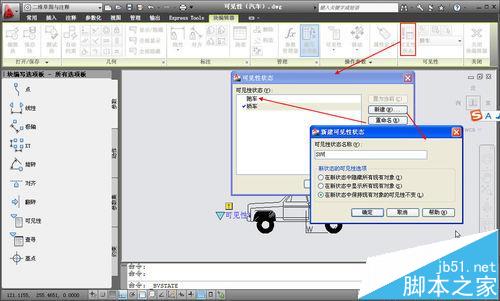

5、选中刚创建的可见性参数，在命令面板中单击“可见性状态”按钮，将默认的可见性状态改成跑车，然后再添加两个可见性状态：轿车、SUV，如下图所示。

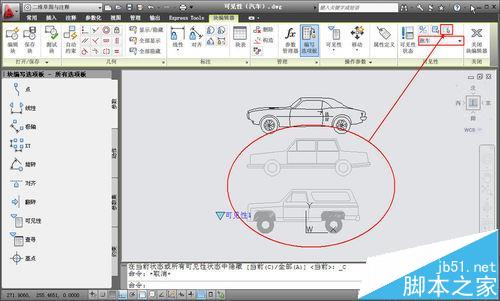

6、关闭可见性状态对话框，在可见性面板的下拉列表中选择跑车，进入“跑车”可可见性状态，框选轿车和SUV的图形，单击“使不可见”按钮，设置在跑车状态下另外两部分图形不可见，如下图所示。

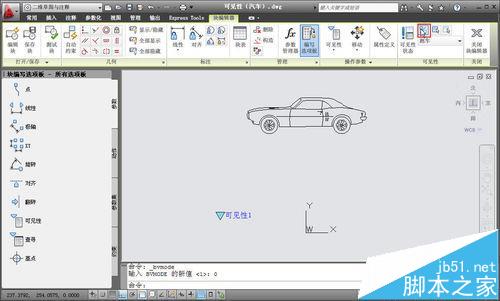

7、如果设置这些图形不可见后，在这种状态下，这些图形会消失，如下图所示。我们可以通过设置可见性状态，让不可见的图形褪色显示，如上图所示。

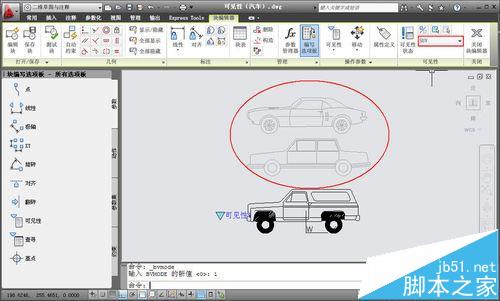

8、在可见性列表中分别选择轿车和SUV，在这两种状态分别设置其他图形不可见，如下图所示。

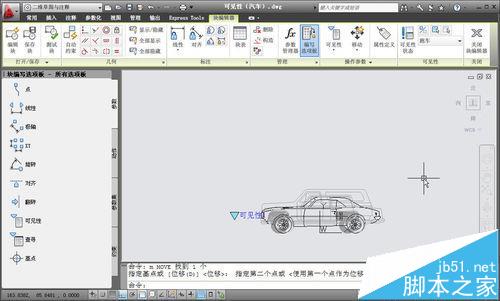

9、设置好后，在列表中分别选择不同可见性状态，检查一下设置，如果没有问题。我们可以将上面两辆车的图形都移动到下方合适的位置，如下图所示。

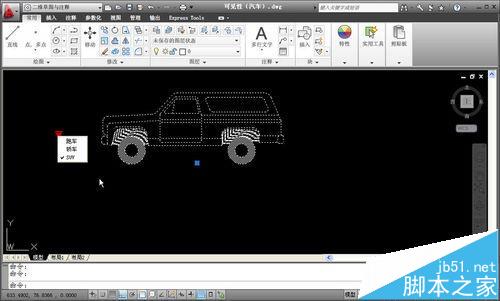

10、单击关闭块编辑按钮或输入BCLOSE命令，弹出提示对话框时，选择将更改保存到car，就完成了一个包含可见性参数动态块的创建，我们可以单击可见性状态的夹点，选择不同的状态检查图块设置的效果，如下图所示。
小结：
上面通过一个简单的例子介绍了可见性参数的设置方法，可见性设置非常简单，只是在绘制图形前要绘制好，如果图形简单，只是部分需要设置可见性，而且比较容易选择的话，比如CAD样例中的门，可以将绘制好的图形摆放到一起，如果图形复杂，则可以像上面的例子一样，先分开，设置完可见性在移动到一起。
注意事项：
以上技巧适用于AUTOCAD和浩辰CAD等提供块编辑功能的CAD版本。
