CAD中常常要填充一些图形，来表示所用的材质，但CAD本身加载的图形有限，很多时候感觉不够用，那怎么去加载更多的填充图形呢？下面会一一道来。

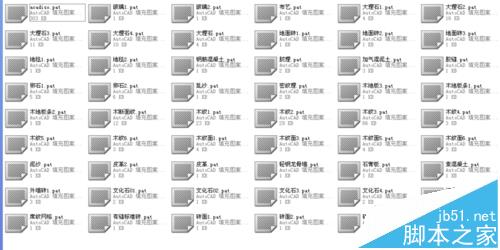

1、下载一个PAT填充图案，格式是pat，本文提供下载，里面有很多填充的图案，保存到一个你容易找的位置。

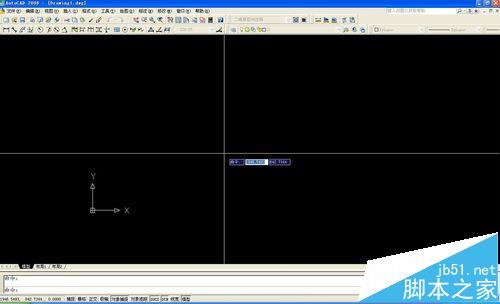

2、打开CAD软件，

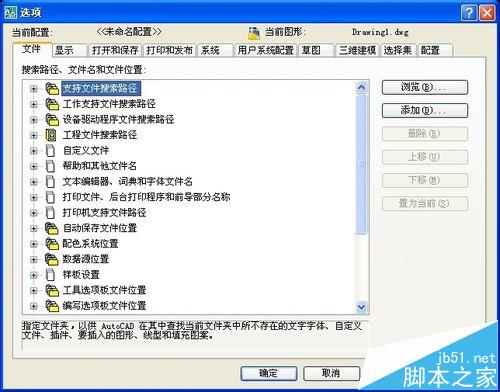

3、输入快捷键OP，空格弹出选项卡，选项卡里面有很多选项，选择文件选项

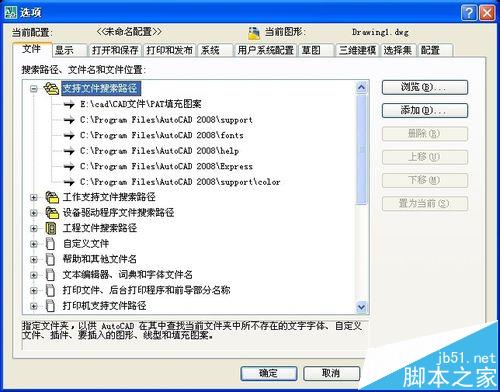

4、点开第一项“支持文件搜索路径”的加号会变为减号，可以看到里面有很多搜索路径。

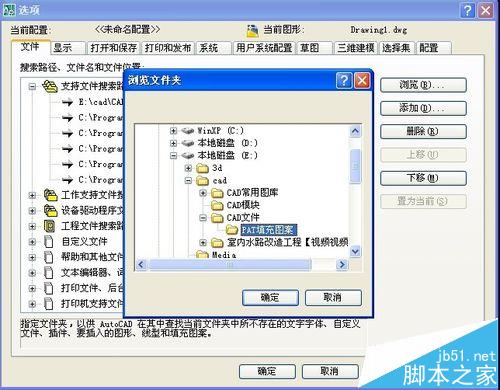

5、点击右侧的“浏览”按钮。找到PAT文件保存的位置，点击“确定”按钮。
6、然后点击“应用”按钮，再点击“确定”按钮。

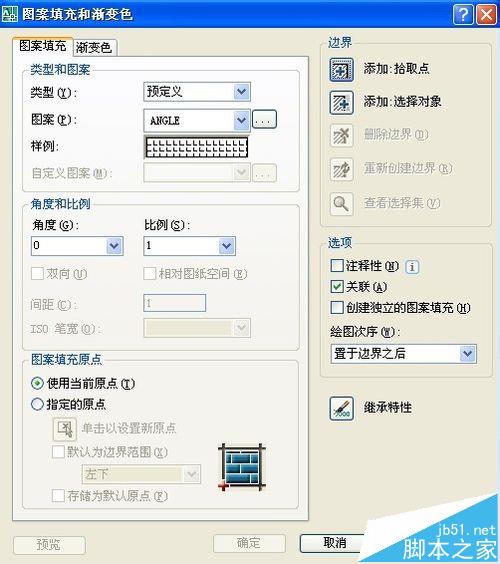

7、输入填充的快捷键H，空格，弹出填充选项卡。

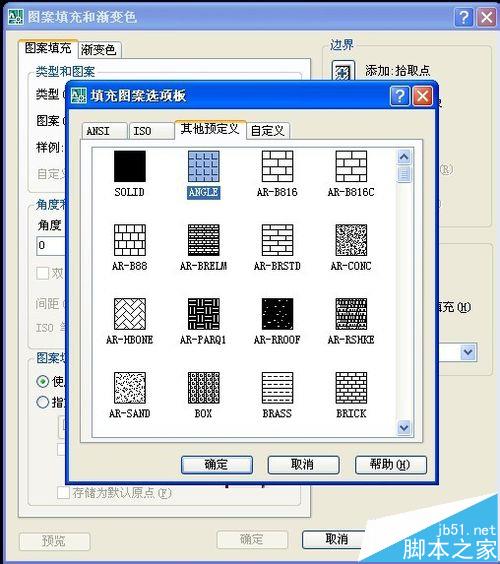

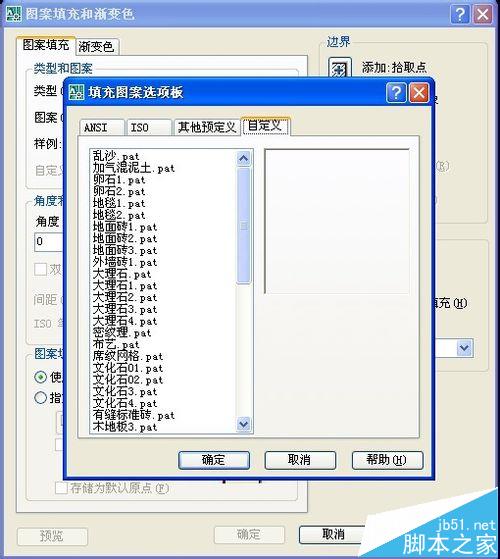

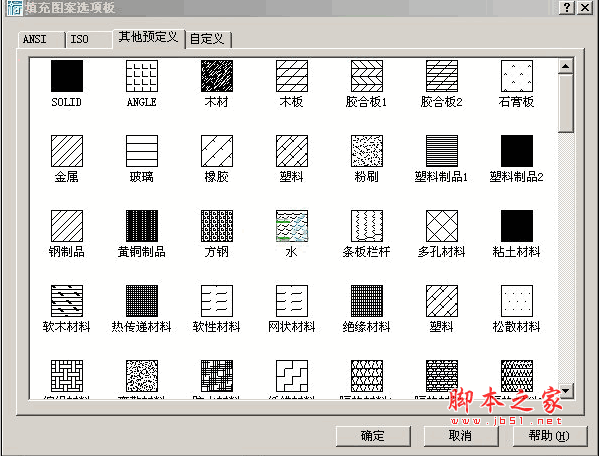

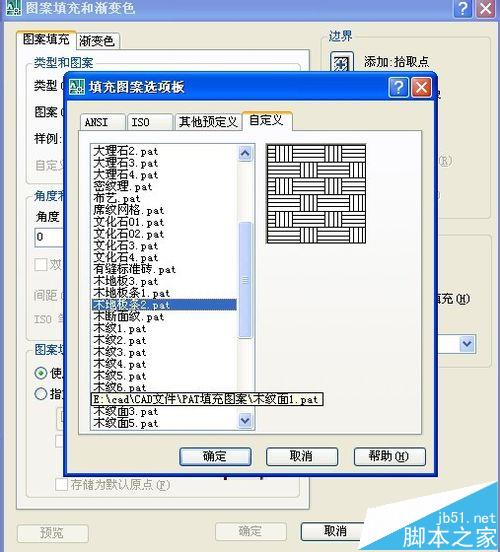

8、点击图案后面的带三个点的按钮，点击“自定义”选项。可以看到加载好的填充图案，这就算是大功告成了。

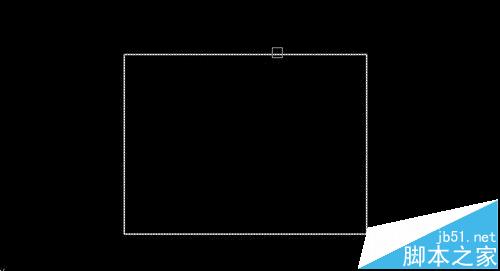

9、然后就可以使用这些填充图案了，比如往一个矩形里填充自定义图案。

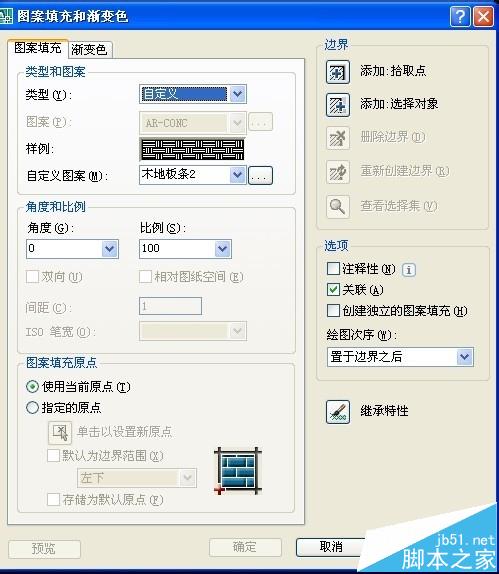

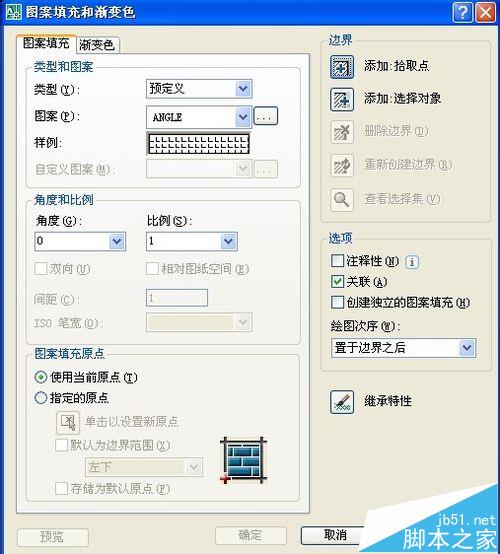

10、还是重复上面的步骤输入填充快捷键H，空格，找到刚刚加载的自定义图案，选择一个合适的图案。比如选择木地板条2。单击“确定”。

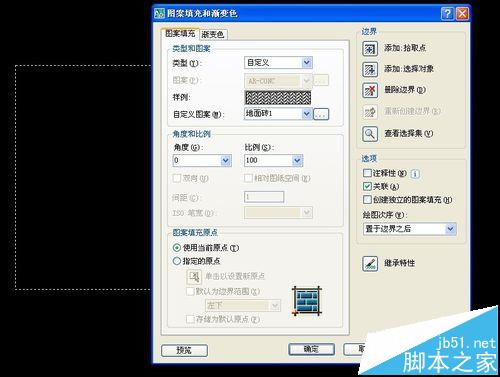

11、可以看到样例里面已经显示出来了要选择的填充图案，然后单击右侧的“添加拾取点”按钮。

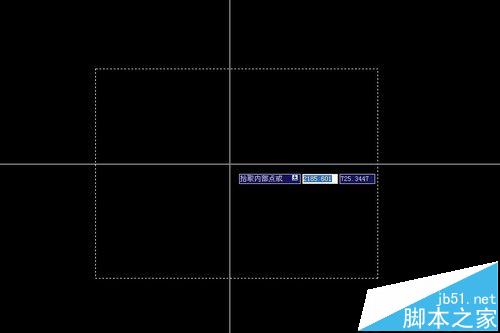

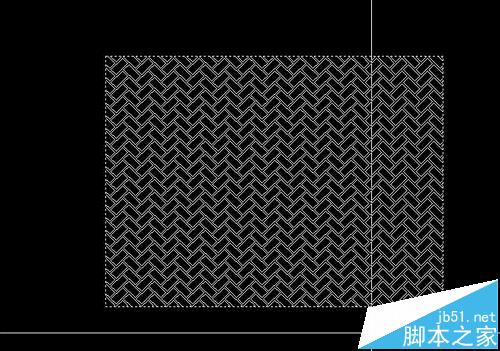

12、在矩形内左键点一下，矩形变为虚线表示已经选中了填充范围，范围的边界是必须是闭合的，否则会选不上填充范围

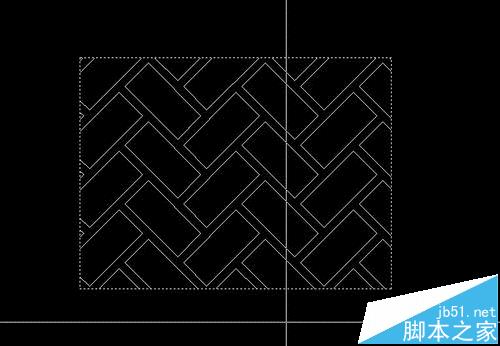

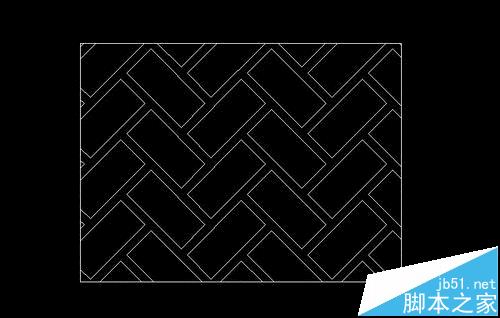

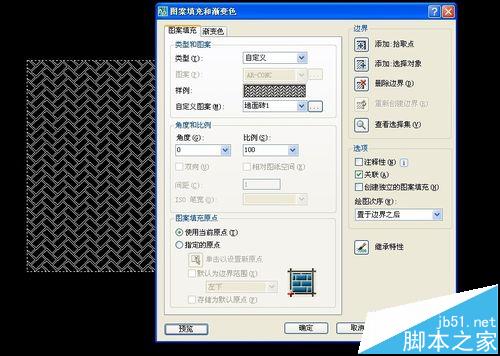

13、空格一下回到填充选项卡，单击“预览”选项，可以看到已经填充好了，但不是最佳的效果，有些太密了，接下来就要调整一下了。

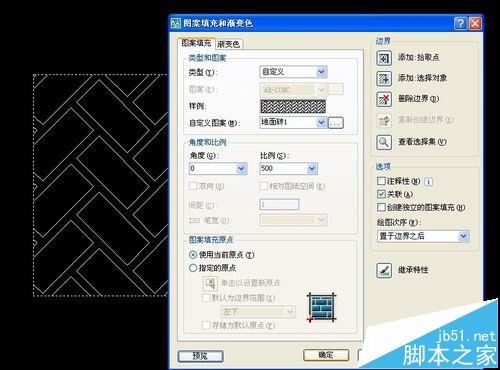

14、空格一下回到填充选项卡，调整比例，比例数值越大，填充图案的比例也就越大了，选择一个符合实际的比例，再点击“预览”，看一下效果。
15、如果效果满意，就空格回到填充选项卡，点击“确定”按钮，整个过程就结束了，如果仍不满意就接着调整直到满意为止。
注意事项：
填充的对象必须是闭合的，没有闭合是填充不了的
