AutoCAD画三维实体，具有尺寸精确，简单方便的特点。随AutoCAD版本的升级，AutoCAD建模功能也越来越强大。

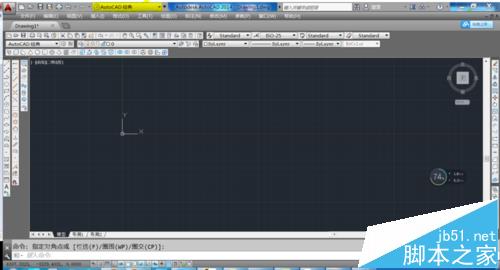

1、打开AutoCAD2014，其他版本也可以，在这里工作空间采用“AutoCAD经典“，所以低版本CAD可以一样操作。

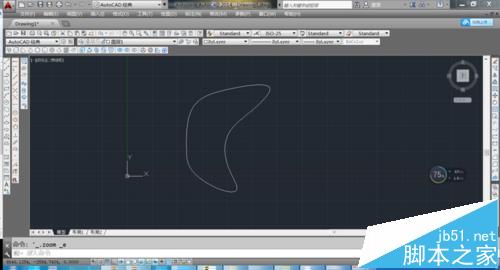

2、首先在CAD画一条封闭的样条曲线（也可以是直线和圆弧等连起来的线），可以按尺寸画，本例是随手画的。

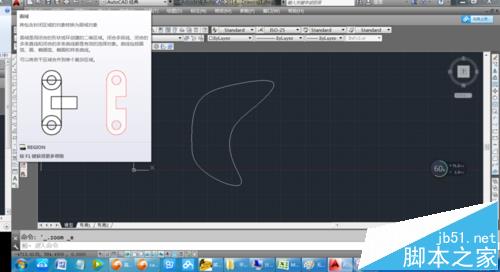

3、将画出来的封闭曲线形成面域，面域命令region

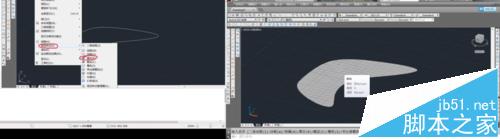

4、按Ctrl+鼠标中键可以选择3d视图，并且将视图转为真实模式：依次点击“视图”->“视觉样式”->“真实”

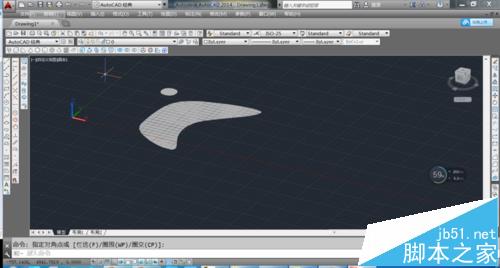

5、同样的方式，我们在封闭的样条曲线上方画一个圆

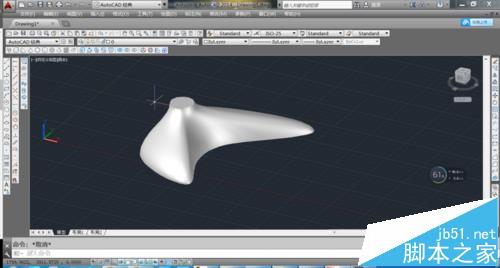

6、利用CAD里的放样命令进行“混合“操作：
命令: _loft
当前线框密度: ISOLINES=4，闭合轮廓创建模式 = 实体
按放样次序选择横截面或 [点(PO)/合并多条边(J)/模式(MO)]: _mo 闭合轮廓创建模式 [实体(SO)/曲面(SU)] <实体>: _su
按放样次序选择横截面或 [点(PO)/合并多条边(J)/模式(MO)]: 指定对角点: 找到 1 个
按放样次序选择横截面或 [点(PO)/合并多条边(J)/模式(MO)]: 找到 1 个，总计 2 个
按放样次序选择横截面或 [点(PO)/合并多条边(J)/模式(MO)]:
选中了 2 个横截面
输入选项 [导向(G)/路径(P)/仅横截面(C)/设置(S)/连续性(CO)/凸度幅值(B)] <仅横截面>: B
输入放样端点凸度幅值 <0.5000>:
输入选项 [导向(G)/路径(P)/仅横截面(C)/设置(S)/连续性(CO)/凸度幅值(B)] <仅横截面>
7、使用合并实体命令：
命令: _SURFSCULPT 网格转换设置为: 平滑处理并优化。

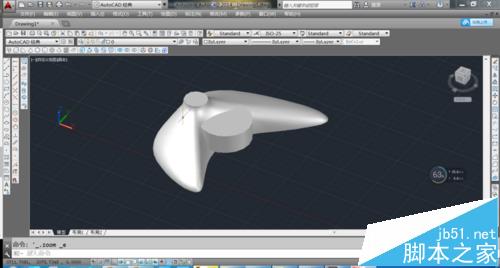

随手再创建一个圆柱体，可以对该圆柱体进行并集、差集等操作。

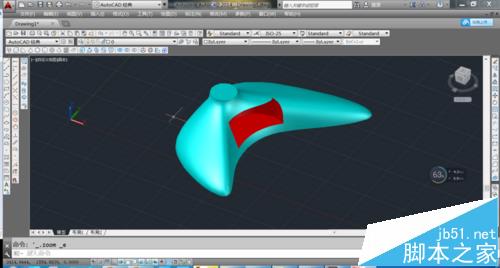

8、赋予2个实体不同颜色，差集处理，得到下面的图形。
注意事项：
面域需要封闭曲线
