工作中，有时候需要把CAD2017绘制的图形输入到PS软件，怎么把CAD图档输出成EPS的图档呢？CAD2017不像其它三维软件可以直接导出，用CAD输出其它格式，需要借助于打印机，既然要用打印机把图纸打印成EPS图档，就需要CAD添加打印机，下面就讲解下如何在CAD2017中添加可以打印成PS图档的打印机；

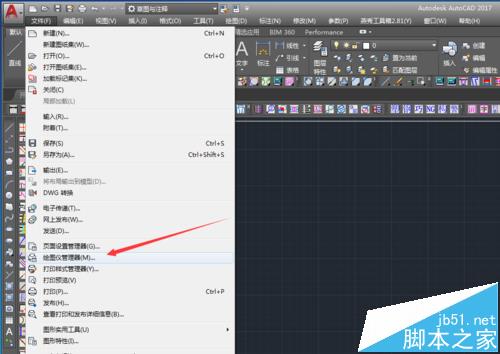

1、启动CAD2017软件后，从文件－绘图仪管理器进入；

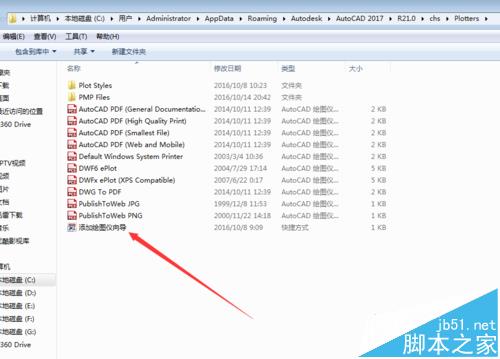

2、进入到添加CAD打印机界面后，把图示操作，选择“添加绘图仪向导”；

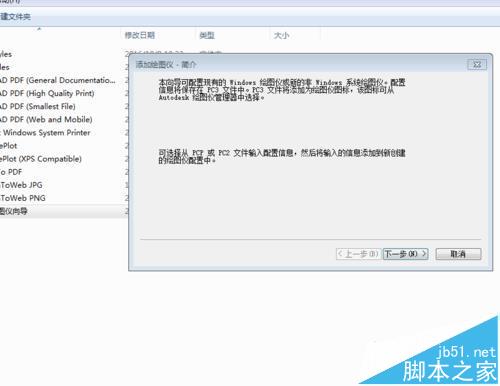

3、来到添加绘图仪向导界面后，可以阅读下其文字说明，然后再下一步；

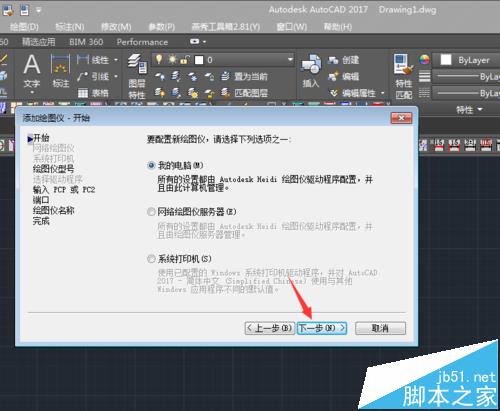

4、默认的选择项是“我的电脑”，这里不需要更改，直接下一步；

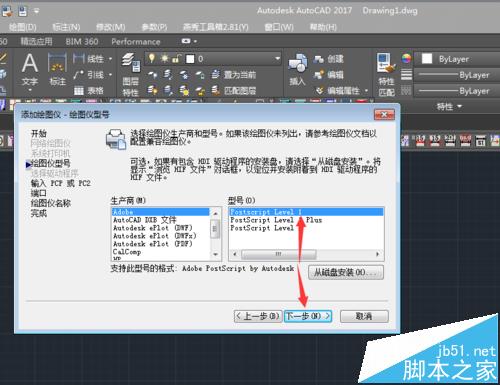

5、设备选Adobe公司的Postscript Level 1（默认的第一个）然后下一步；

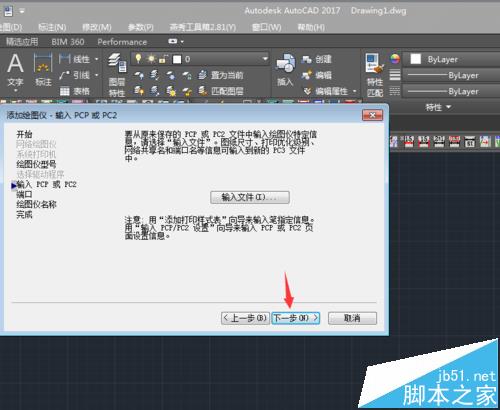

6、在输入PCP或PC2选项时，按默认的操作，

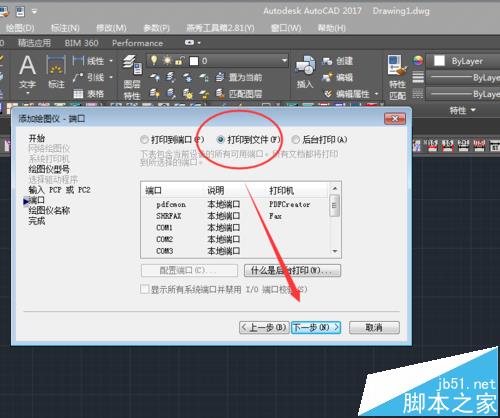

7、选“打印到文件”[这一步很重要，它决定着你能不能打PS文档]，然后下一步；

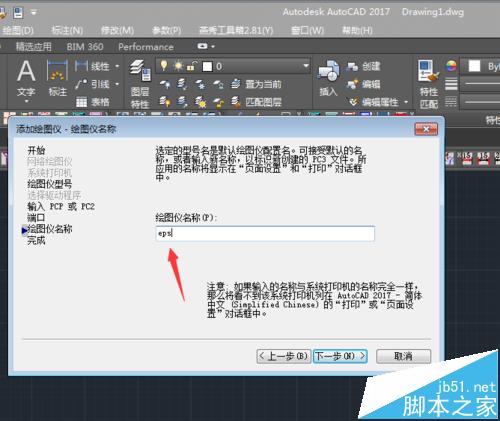

8、填写名称，这里给个好记的名称或者按默认的名称进行设置即可；

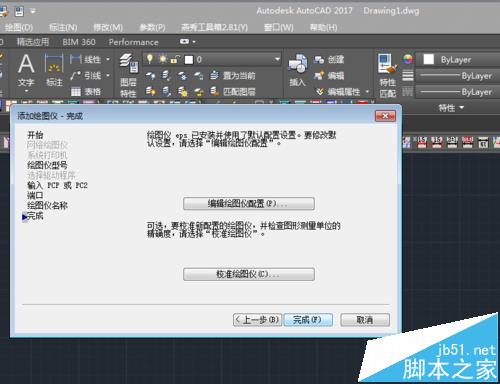

9、当提示添加绘图仪向导后，即CAD添加打印机完成；

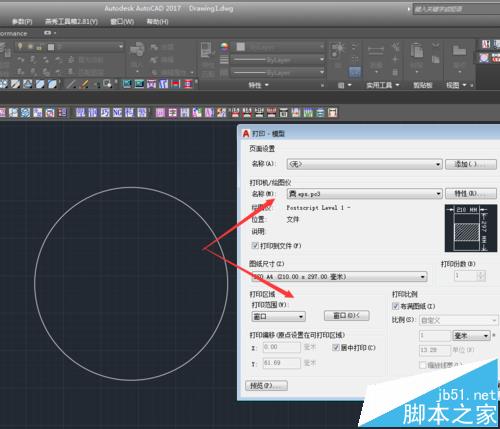

10、CAD工程师可以打开一张图纸，或自己随手绘制一张，然后选择刚添加的EPS打印机，用窗口选择图纸，然后点完成；

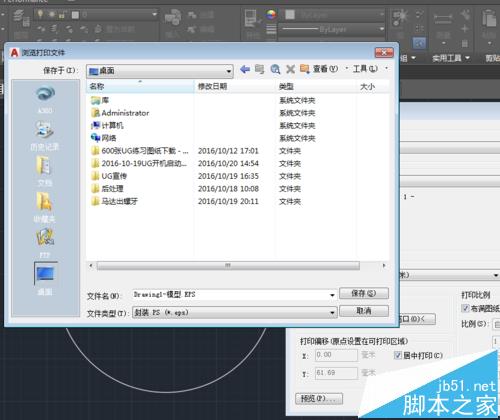

11、在弹出的窗口中，选择文件的保存路径，然后确定；到此用CAD打印机制作EPS图档完成，如果电脑上安装有PS，就可以用其来进行图片编辑操作了。
