倒角是CAD中常用命令，简单的东西技巧性也很多，下面我说几个简单实用的，提高大家画图效率。

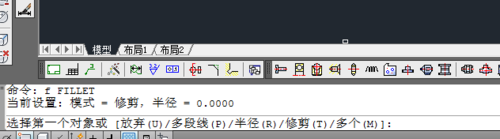

1、入门的东西就不多说了，入正题了：快捷键F输入命令后，看下以下图片，有个T修剪。

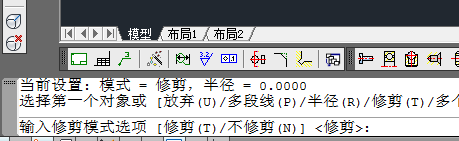

2、输入T后，命令框如下：修剪 和不修剪，修剪就是去掉原有的线，不修剪就保留原有的线。

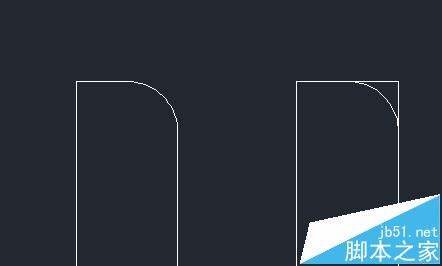

3、效果如下面图片，我们一般是要修剪的，所以我们在操作时，一般不去选择，不选择是就修剪，输下F再按R输入圆角半径，再点所要处理的对象即可。

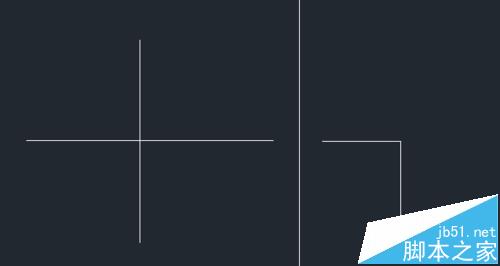

4、倒原角还有另一种用法，这个反正在学校是没学到的，倒原角为0时，可以当修剪来用，输下F--R---0再点所要处理的对象即可.效果如下： 直接倒掉多出来的线。我在画图中用的最多了，所以写下来，

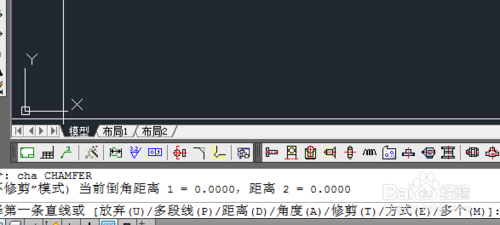

5、下面在说一下倒直角，快捷键CHA 输入命令后，如图片，这里就不多说，和上面差不多.

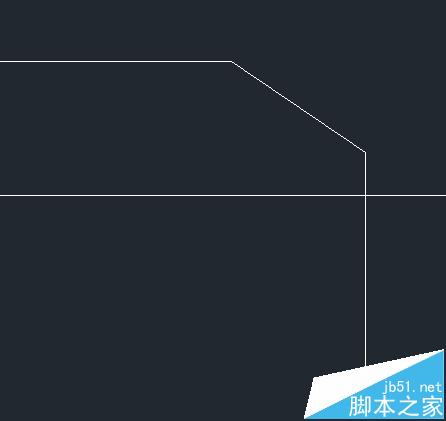

6、再按d输入第一个倒角长度与第二个长度。再点所要处理的对象即可。效果如下图片
7、倒角是机械行业常用命令，但倒角取值在特别的地方，不是乱用的，要考虑很因素。画图也要有一定的专业基础，不是乱画的，我们一定要好好学习.
注意事项：
倒角长度不能大过边长，倒角不只是为了好看，主要是性能，装配。
