CAD制作自定义线型，选用express的工具制作linetype.字体shx制作请参照我上一篇经验。这里tree.shx是在上一篇经验中制作的。

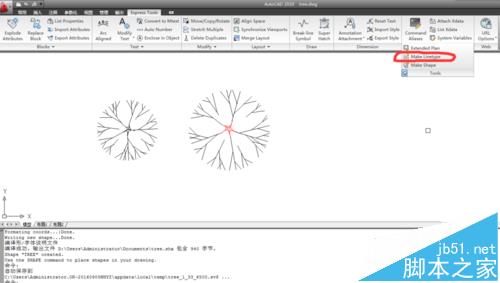

1、打开cad2010软件，点击express工具中Make Linetype.选择线型文件保存路径和线型名称。

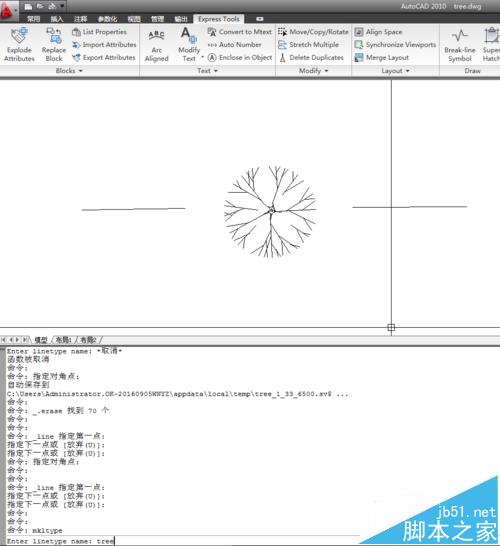

2、保存后，命令行提示Enter linetype name: ，这里我输入tree然后回车。

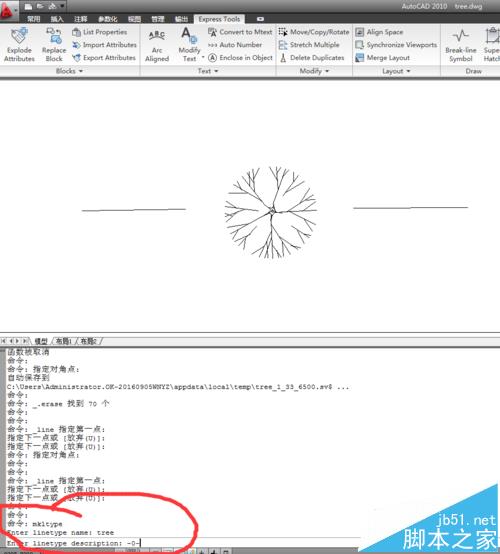

3、接着提示Enter linetype description:，这里最好输入线的形式格式，以便于识别。我只是简单做例子。输入：-0-

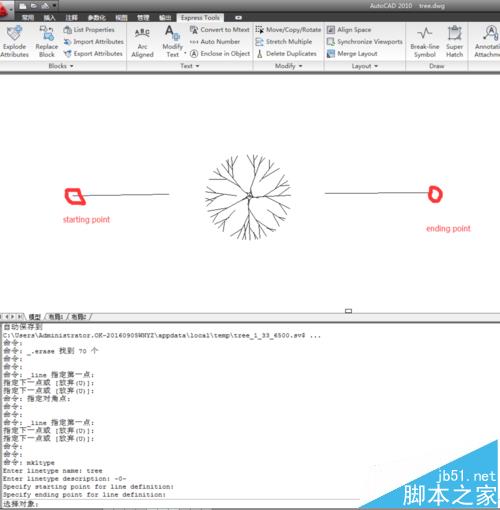

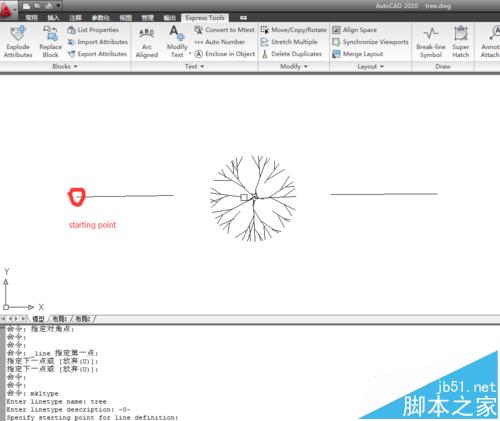

4、回车后，命令行提示Specify starting point for the definition:，选定义线型起点。如图选择线左端。
5、选择起点后，命令行提示Specify ending point for the definition:，选择线的右端。如图。

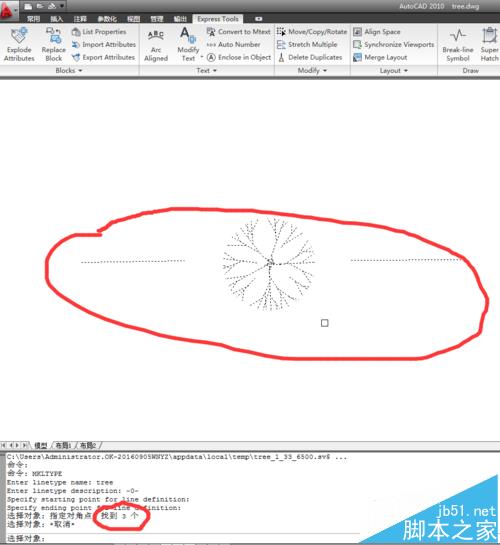

6、选择完ending point 后，开始选择对象，这里框选线和中间文字，命令行提示选中了三个。然后回车完成制作过程。

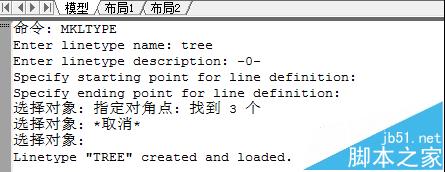

7、完成后命令过程如下图。

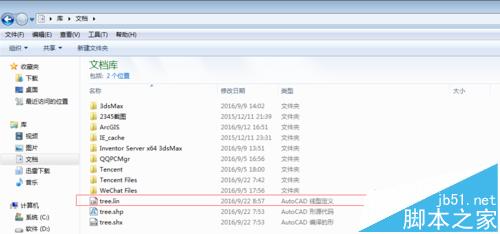

8、线型所在文件夹如图。这个tree.lin即AutoCAD线型定义文件。

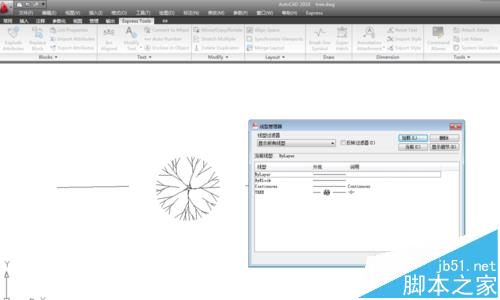

9、线型使用：应用cad菜单中格式中线型如图。可以看到这里有定义的这个tree线型。

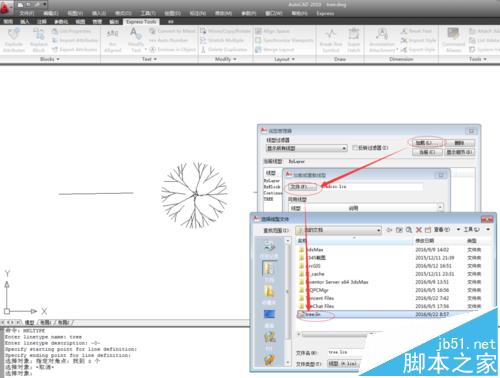

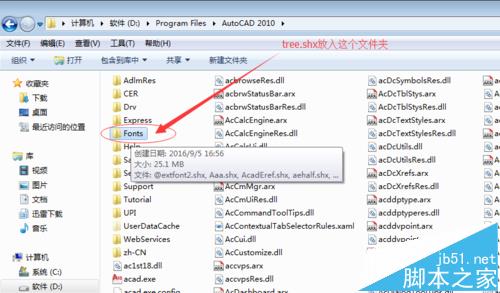

10、当加载新线型时可以安装如图步骤加载自定义的线型。另外定义的字体可以放到CAD目录中的Fonts目录中，使其自动加载。

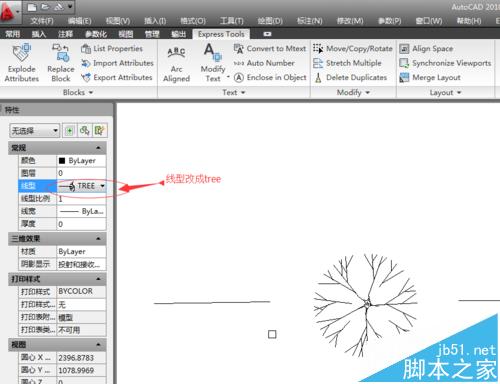

11、画出自定义线，在当前图层的线型选择定义的线型（线型和字体要提前都加载好）。

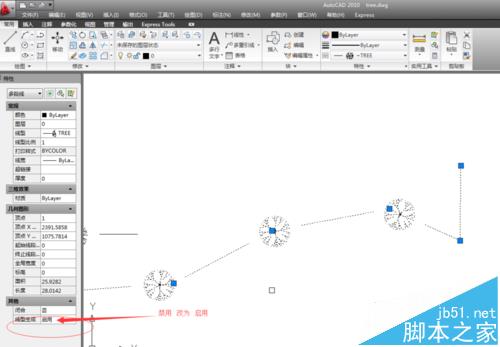

12、选好线型后，选择多段线命令绘制线如图。画完后如果显示一根线，没有中间的tree,这里可在特性面板里改变选中线的“线型生成”，将“禁用”改为”启用“。
