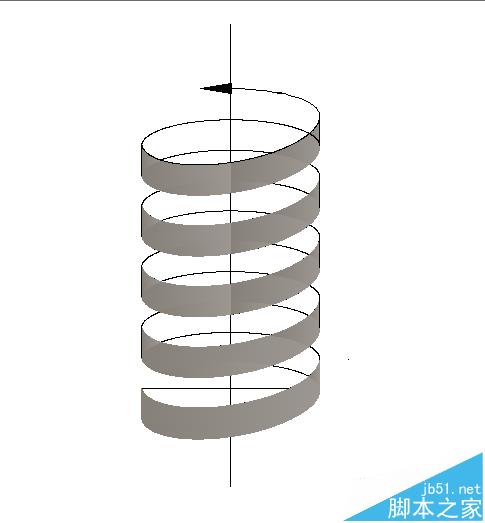

日前小编被领导要求画一个图来表现他的想法，其中涉及到一个螺旋图，用grapher和sufer都没画好，最后用CAD画出来了，最终效果如下所示：

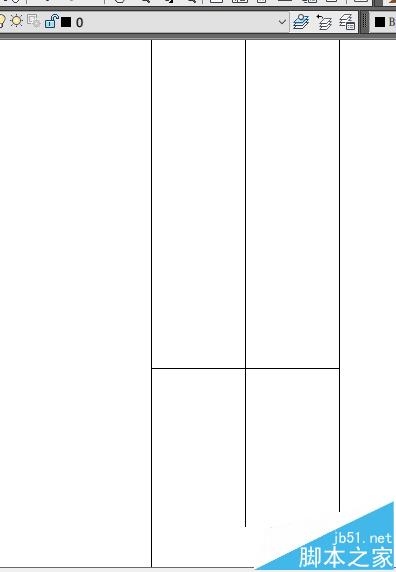

1、首先画一个正交十字，在两端加两条构造线辅助画图，如下图所示：

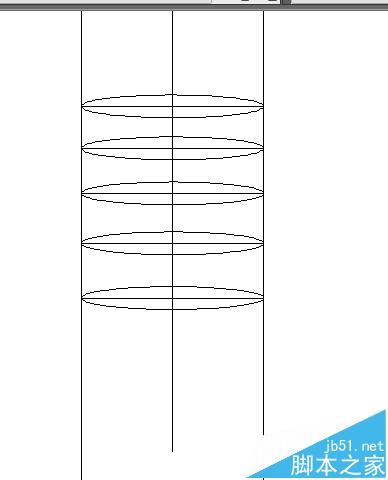

2、在该横构造线中画一个椭圆，然后沿着中轴线往上以相同距离复制该椭圆……如下图所示：

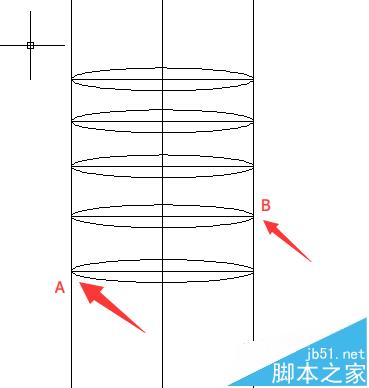

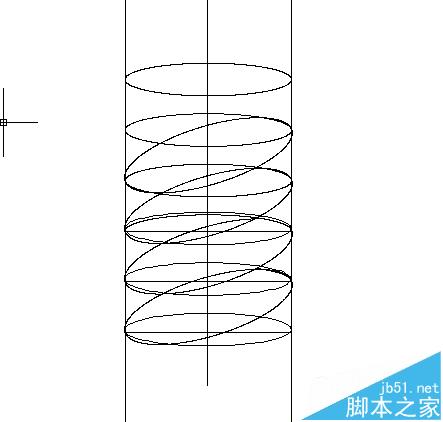

3、以A、B两点为端点在画一个椭圆，适当调整该椭圆，然后依次沿着中轴线往上复制该椭圆，如下图所示：

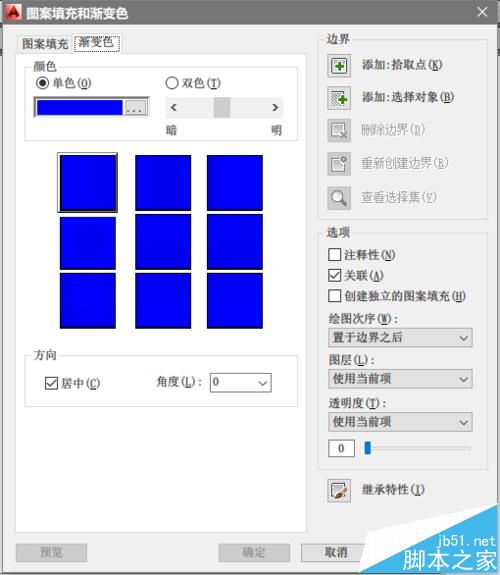

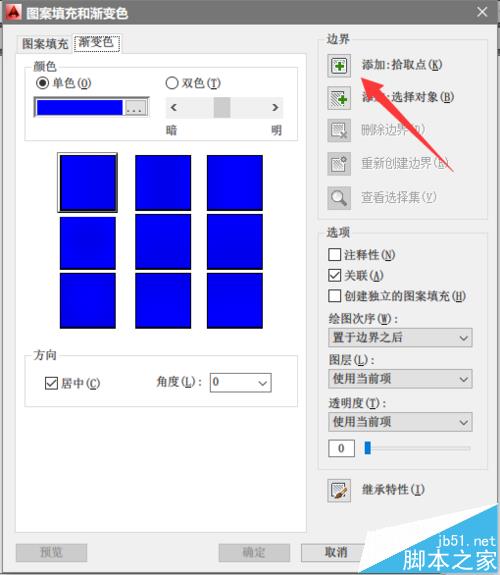

4、输入命令hatch进行颜色填充，出现对话框如下，点击右上角的“添加：拾取点”，如下图所示：

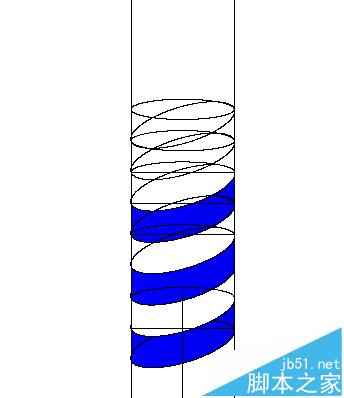

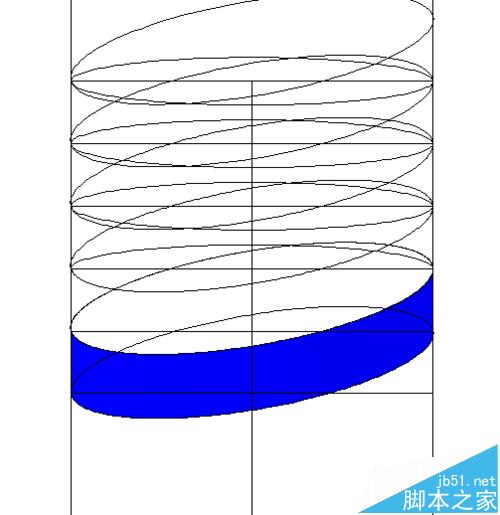

5、选中要填充的颜色区域，如下图所示，依次填充其他要填充的颜色区域：
6、当然，也可以换其他颜色，最后，删除不必要的线段。
注意事项：
删去其他线段可以用tr命令，删除其他线可以用erase。
