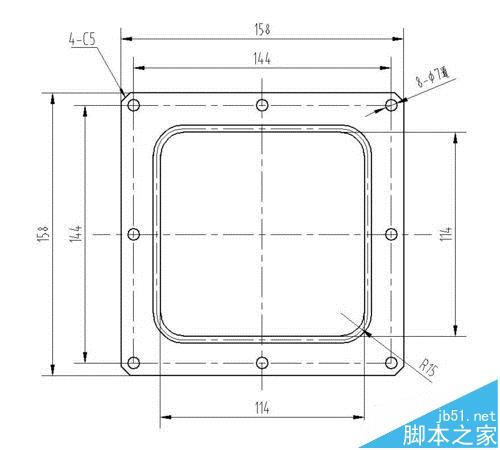

图纸打印如何显示粗细实线（如下图示意）

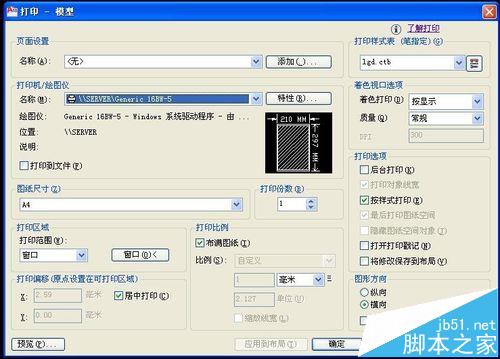

1、打开AutoCAD2010进入绘图界面，按Ctrl+P或是"文件"-“打印”显示“打印”对话框

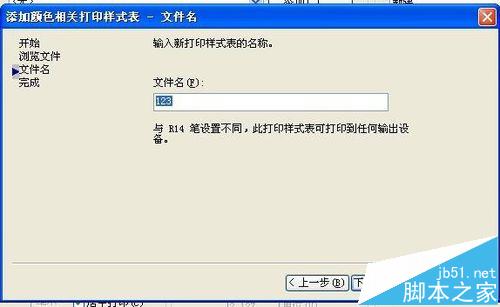

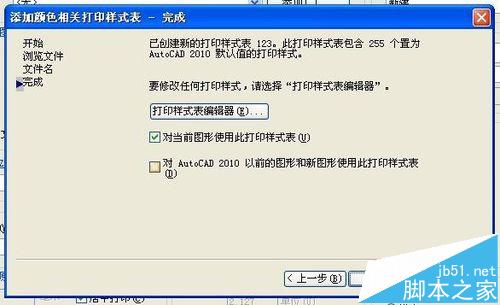

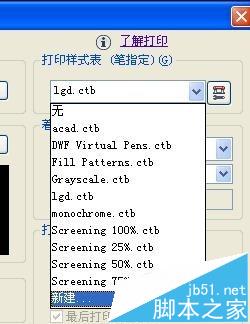

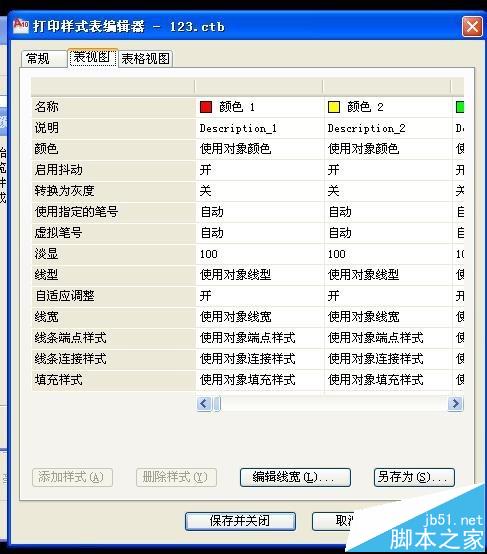

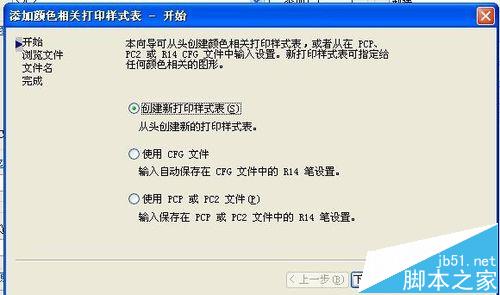

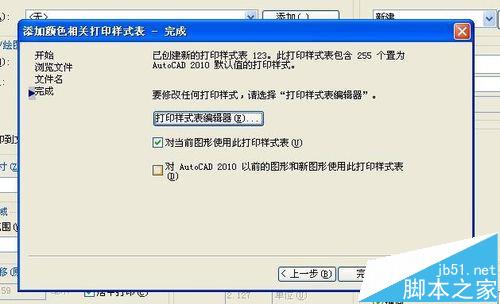

2、点击右上角“打印样式表”选择下拉箭头——选择“新建”——进入“添加颜色相关打印样式表”——选择“创建新打印样式表”，点击下一步——输入文件名（这里已123为例），点击下一步——选择“打印样式表编辑器”——进入编辑器——选择“表视图”——选择颜色1，使用对象颜色选择下拉箭头，选择黑色——在颜色出右击选择“应用到所有样式”这样所有颜色全部为设定的黑色
3、上面已经对颜色做了设定，接下来是对相应线的线宽做设定，见一下步骤：
先设定细实线已宽度0.18mm为标准，已对颜色设定同样的方法来设定所有线宽（见下图），所有线宽设定好后就来单独设定粗实线的线宽（0.35mm）已颜色1为粗实线，在线宽一栏中点击下拉箭头直接选择0.35mm宽即OK。
点击保存并关闭进入“添加颜色相关打印样式表”选择“完成，然后打印预览即可。
