CAD绘图时偏移实际尺寸与设定尺寸成比例关系，不是1:1的比例。

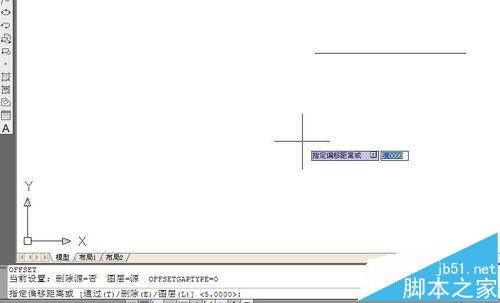

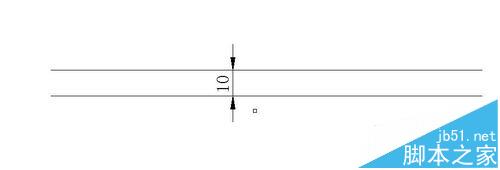

1、举个例子来说明，按偏移5mm为例。在CAD中设置偏移量为5mm，实际偏移量为10mm【如下图】

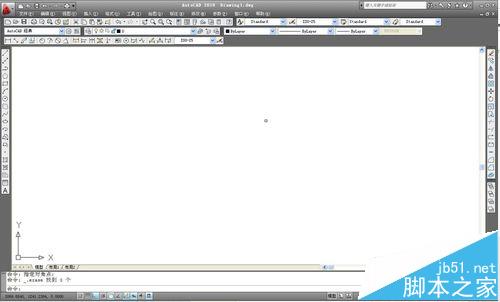

2、打开CAD软件，进入绘图界面。

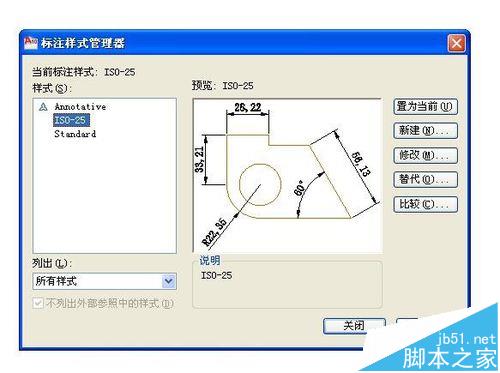

3、在命令行里面输入命令“D”进入“标注样式编辑器”对话框。在"样式"栏中选择所要修改的样式【以ISO-25为例】，在点击右边的“修改（M）”按钮。
4、进入“修改标注样式：ISO-25”对话框，对话框中选择“主单位”选项。在“测量单位比例”里面修改比例因子【把2改为1】。点击“确认”，返回“标注样式编辑器”对话框，再点击“置为当前（U）”，选择“关闭”即可。

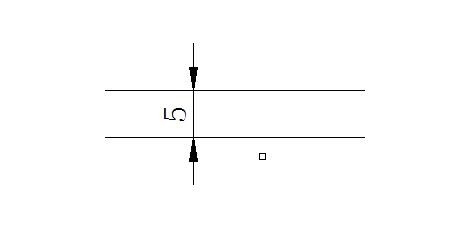

5、重新画一条直线，设定偏移量5mm，点击偏移，在标注尺寸查看实际偏移量是否为5mm。
6、如果需要设置不同比例，也可以在”测量单位比例”设置不同的比例。
注意事项：
1、选择好需要修改的样式
2、修改比例后需选择置为当前按钮
