CAD软件是已经发展了很多年了，是实用成熟的软件，很多人都在用，也一直有新人在学习，今天我们讲解下如何用AutoCAD做三维建模！希望能给对AutoCAD三维制作感兴趣的朋友带来帮助，下图就是我们要创建的模型图

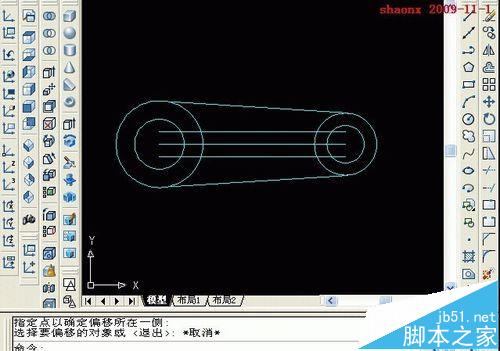

1、打开CAD，进入界面。如下图画左边两个圆、右边两个圆，左右两个外圆的上下相切线，两圆心的连线，并将圆心连线各往上下偏移5。
2、将中间的偏移线做成如下图的矩形，同时删除圆心连线及偏移线多余部分。

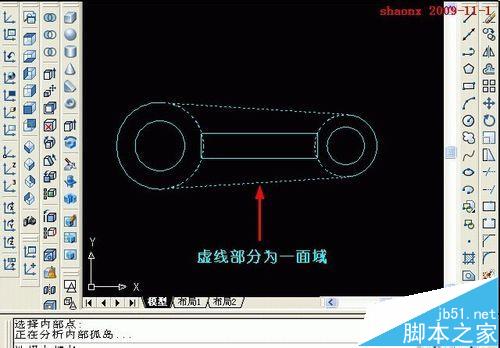

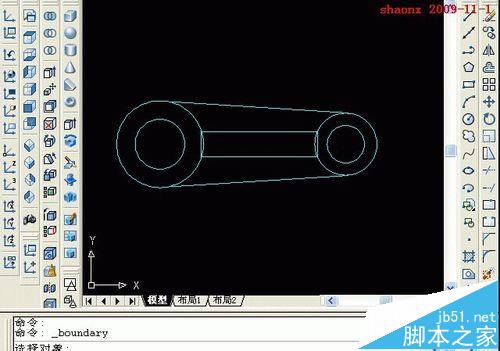

3、平面部分画好后，做成面域，除了四个圆和中间的矩形外，还有一个部分比较特别，请看下图的虚线部分。共需做成六个面域。

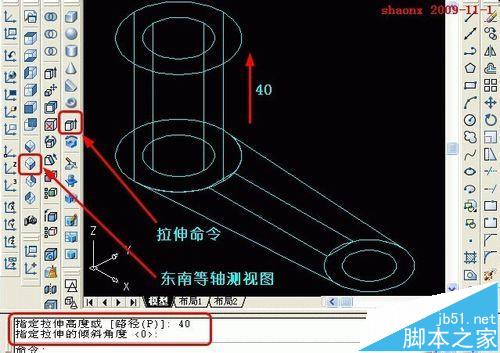

4、点击“东南等轴测视图”按钮，转到东南视图。并点击“拉伸”命令按钮，对左边的2个圆进行拉伸，高度为40，倾斜度等于0。
5、点击“拉伸”命令按钮，再对右边的2个圆进行拉伸，高度为20，倾斜度等于0。

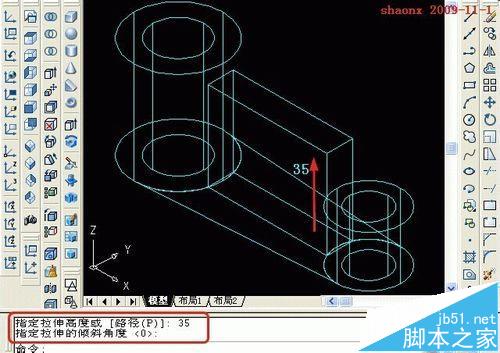

6、点击“拉伸”命令按钮，再对中间的矩形进行拉伸，高度为35(40-5)，倾斜度等于0。

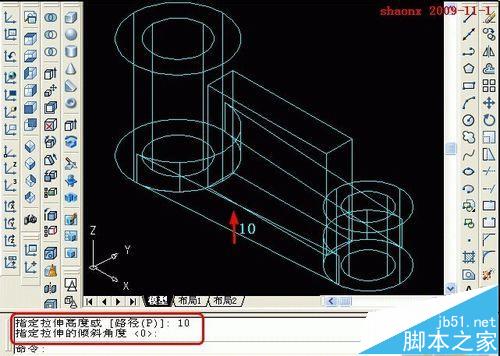

7、点击“拉伸”命令按钮，最后再对中间的特殊型面域进行拉伸，高度为10，倾斜度等于0。

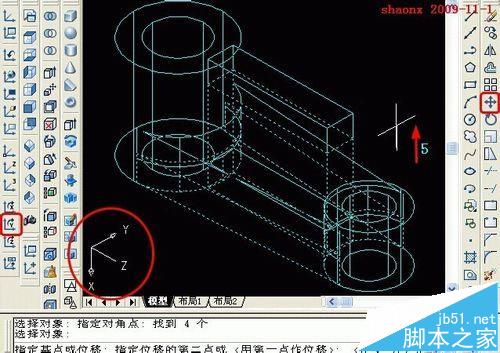

8、全部拉伸操作完成后，对中间的两个实体往上移动5。点击UCS工具条中的“Y轴旋转”，并输入旋转值90度。注意看一些UCS坐标，原来的Z轴方向，变成了X轴方向，中间的两个实体就可以沿现在的X轴进行上下移动了。点击“移动”命令按钮后，现在中间的两个实体，往上移动5。

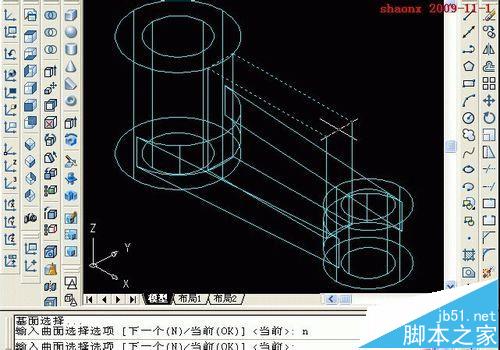

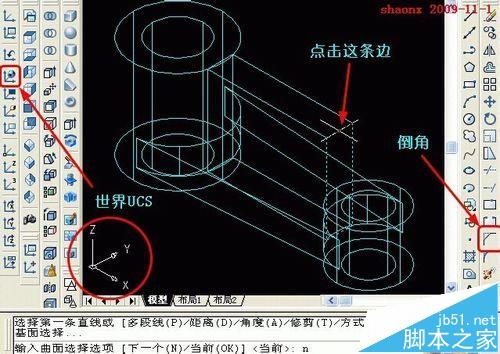

9、点击“世界UCS”命令按钮，UCS的坐标又返回到原来的方向。接着，要对中间的矩形实体做“倒角”，点击“倒角”命令按钮，点击矩形实体上的一条边，出现如下图所示的情形，不是要选择的基面，在命令行里输入“n”，回车，即会转到另一个面。
10、上步骤中，输入N,并回车后，会出现下图所示

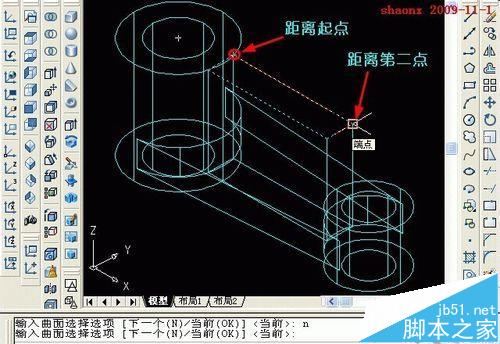

11、这样，矩形的上面即为要倒角的基面，输入基面倒角距离，由于是矩形上面全部倒角，因此，可以用选择指定的方法来输入。见下图，基面倒角距离，分别点击矩形实体上面长度的两个端点。

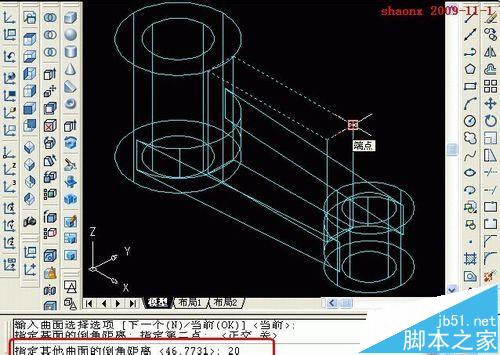

12、指定其他面的倒角距离，输入20(=大圆高度40-小圆高度20)，回车确认。

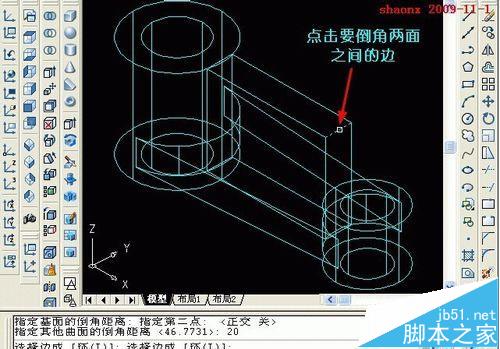

13、输入完两面的倒角距离后，按提示选择要倒角两个面之间的边，回车确认，即倒角操作完毕。

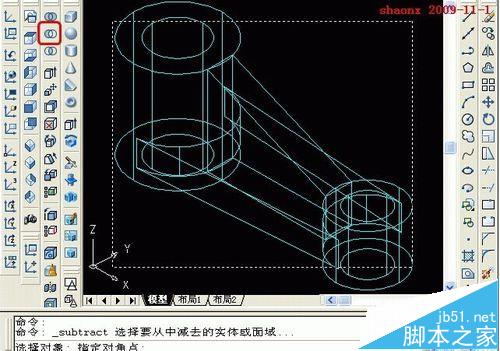

14、下面，做“差集”操作，点击“差集”命令按钮，选择全部图形。

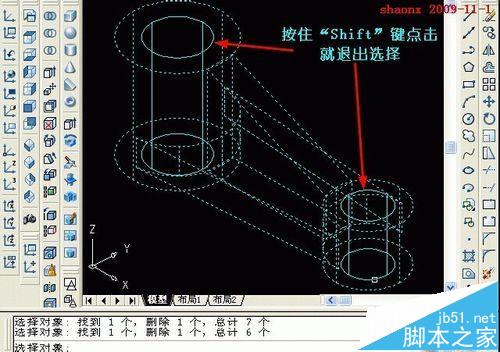

15、由于两端中间的小圆柱体不应在“要减去实体”的范围内，就是多选了，可以按住“Shift”按钮，同时点击多余选择的实体，这样，这两个实体就退出选择了（返回到实线状）。

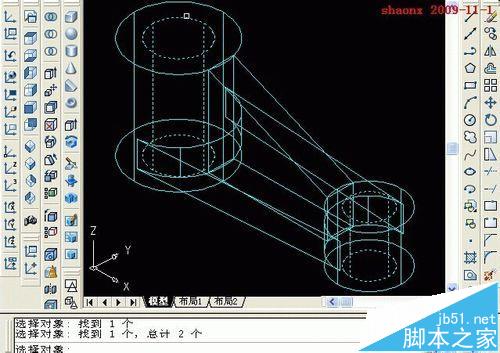

16、回车后，全部返回到实线状，在点击要减去实体的部分，即两端中间的小圆柱体。回车确认后，差集操作完毕。

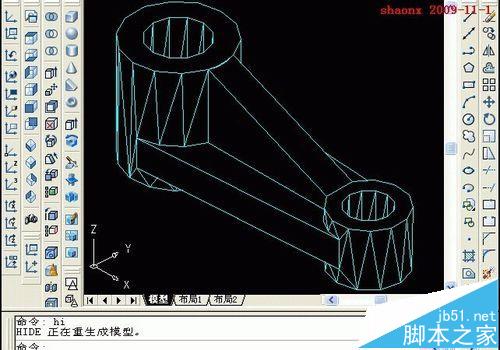

17、全部完成后，老规矩，先看“消隐图”。

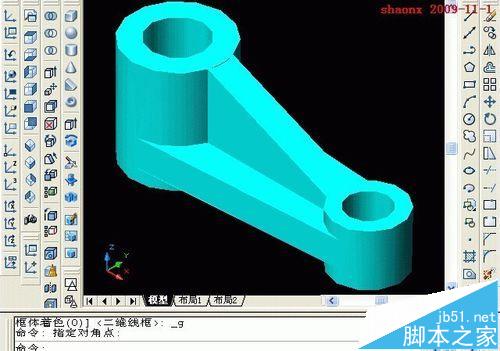

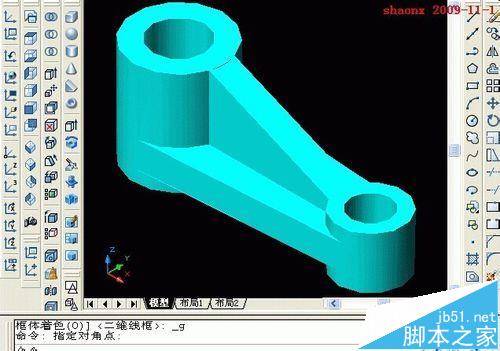

18、最后，再看“着色图”，这篇教程完毕！
注意事项：
注意在操作中，不要过多的点击，防止出现其他连线，新手容易出现这个问题。
