打开别人的CAD图纸，经常遇到** 形 86 未定义，然后图纸中文字无法显示的问题，网上找了很久，终于知道了解决方法，现在仔细写出来方便大家。

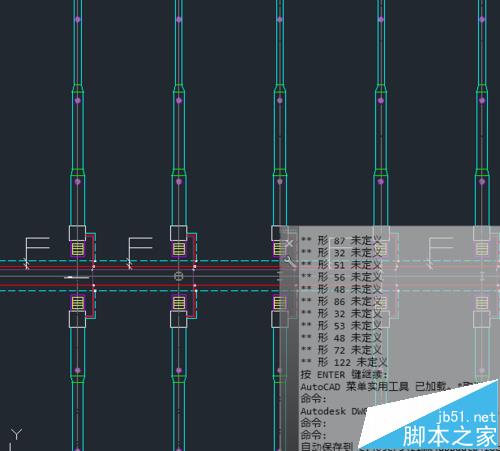

1、打开图纸可以看到无数个提示形文件未定义，然后应该有文字的地方是空的

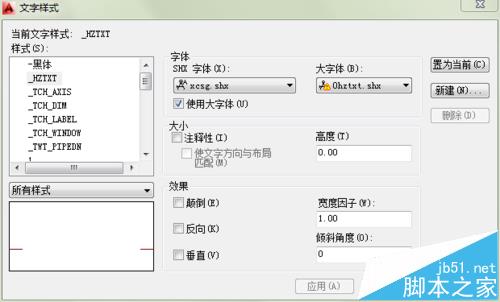

2、打开文字样式的对话框可以看到某些字体样式里的字体是不可用的，我的字体库是非常全的，所以一般找不到的字体比如这个0hztxt都是改过名字的字体，所以找不到
3、只要把这里的字体换成其他的可用字体就可以了，换完这一个再看看还有没有其他的字体样式有没有不可用的，全部换好后点击-应用-然后-关闭。
4、最后只要输入命令“re”重生成一下就可以正常显示了

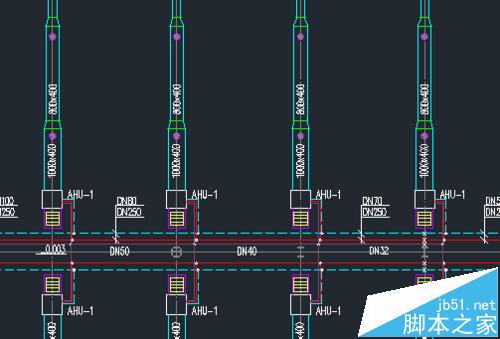

5、可以看到文字都正常显示了，然后保存一下下次就不用再替换了
注意事项：
我的CAD版本是2014，其他版本都差不多应该
