cad怎么绘制柜式空调平面图?

立式空调的画法很简单，它一般是放在沙发与沙发后面的墙角处。下面我们来分析一下立式空调的画法。

AutoCAD 2015(cad2015) 64位 免费简体中文版(附安装方法)

• 类型：3D制作类
• 大小：1.62GB
• 语言：简体中文
• 时间：2014-08-28

查看详情

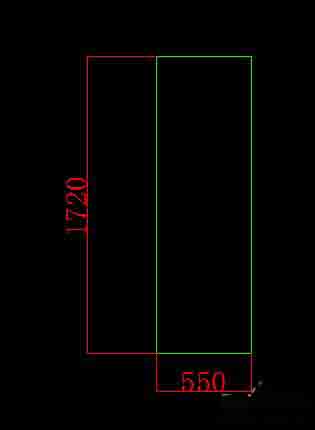

1、绘制尺寸为550*1720的矩形。

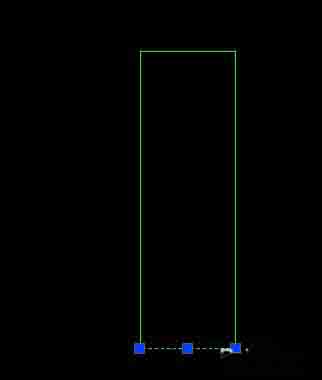

2、调用"X"键分解，

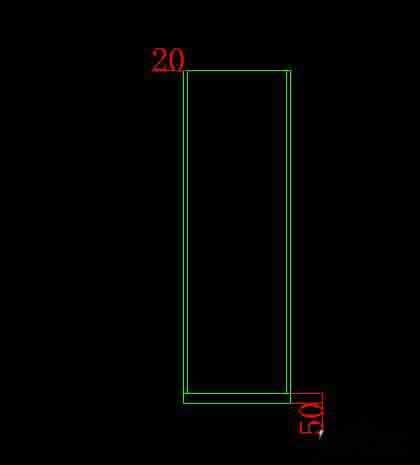

3、左右两侧向内偏移20.下侧向上偏移50.

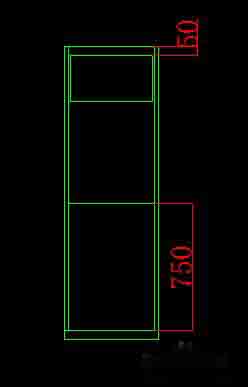

4、调用矩形命令，绘制尺寸为480*270的矩形，移动到相应位置。并在地面800处绘制一条直线。

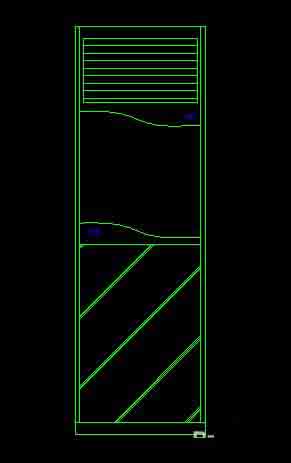

5、调用椭圆命令和曲线命令，绘制其他图案。（快捷口令见注意事项）。

6、填充矩形内图案。

注意事项：

样条曲线=sp 椭圆=EL

其他快捷命令我们前面已经介绍过了，这里不作赘述。
