坐标标注太繁琐？一个一个测量标注太慢？不借助任何插件，用CAD自带“块属性”即可实现自动标注坐标。

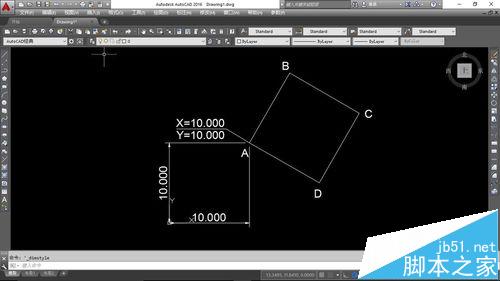

1、首先确保所需标注的图形符合比例，且图形所在位置距坐标原点距离为该点坐标值。

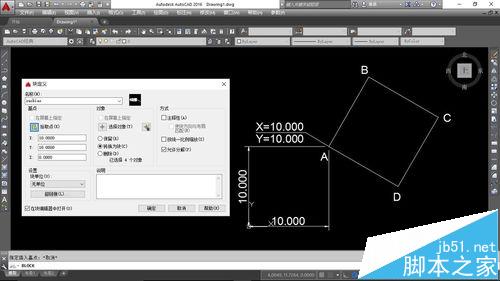

2、选中A点坐标标注，选择“绘图-块-创建”弹出块定义对话框，填写名称和拾取基点坐标（及A点位置），勾选左下角“在快编辑器中打开”，单击“确定”。

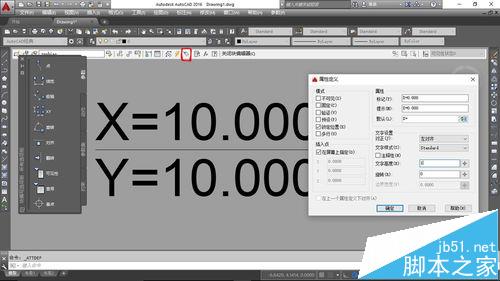

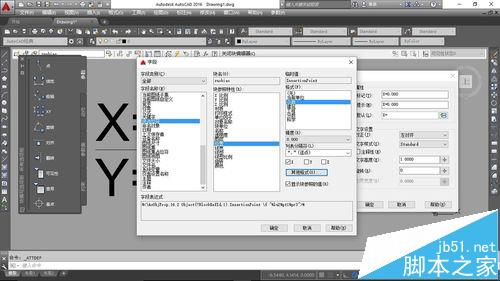

3、点击块属性定义（红色框选位置）弹出属性定义对话框，点击“属性-默认文本框”键入”X=“，再点击文本框后按钮弹出字段对话框，一次选择字段名称为“块占位符”，块参照特性为“位置”，格式为“小数”，仅勾选X坐标值，单击确定。键入合适文字高度，单击确定插入覆盖原“X=10.000”坐标。

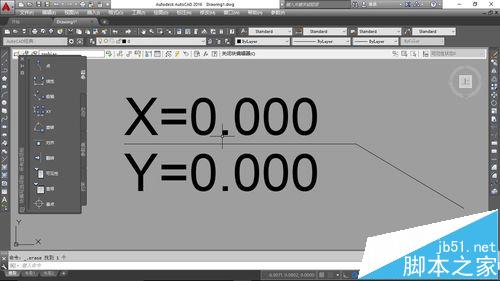

4、同理添加Y坐标属性。删除原X=10.000和Y=10.000。

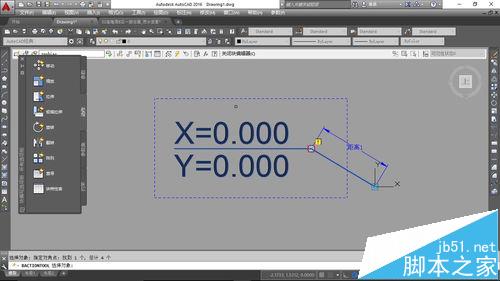

5、对坐标斜线引线添加极轴参数，再添加“拉伸动作”（具体参数如图）。单击关闭快编辑器，点击“保存”。
6、选择“插入-块”即可插入坐标，单击节点可移动坐标位置。坐标标注太繁琐？一个一个测量标注太慢？不借助任何插件，用CAD自带“块属性”即可实现自动标注坐标。
注意事项：
单独新建一个图层制作，以后可直接拷贝至其他文件使用，无需重复操作。
