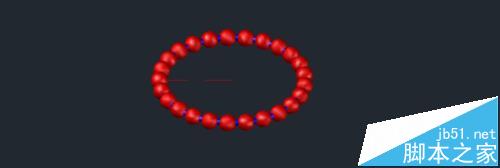

AutoCAD的三维实体功能也像其它三维软件一样插入了一些成型实体，例如长方体、圆柱体等。这篇经验介绍一个在AutoCAD中怎样用实体图元来做一个手链。效果如下图所示。

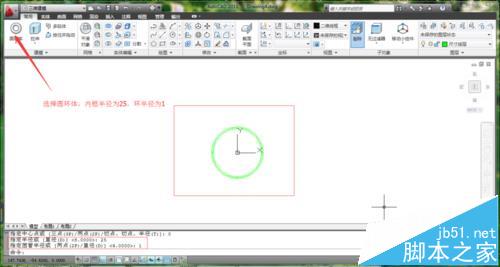

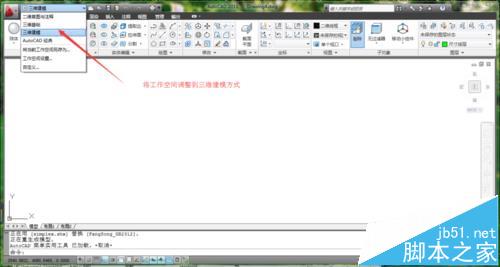

1、先将工作空间调整到三维建模，在实体图元中选择圆环体命令，选择一个点为圆环体的中心，我这里指定的是0点，。选择圆环体半径和环的半径，我这里分别指定的25和1.如图所示

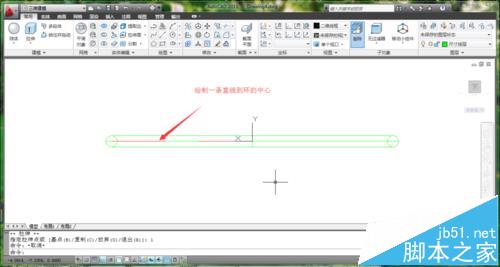

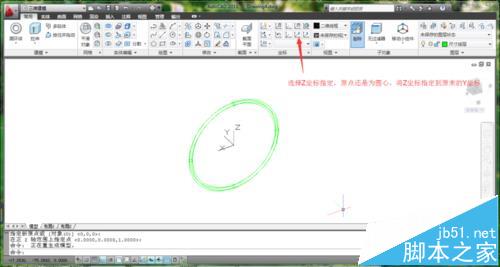

2、进行坐标系的改变，选择Z坐标指定，选取0点，选择原来的Y方向为现在的Z坐标完成坐标转换。再绘制一条直线互环中心作为一条辅助参考线。如图

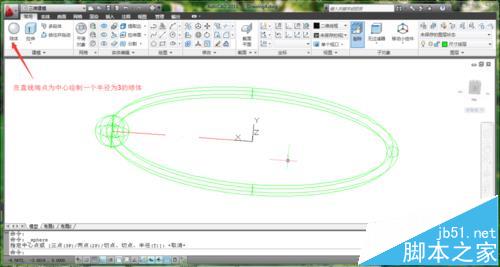

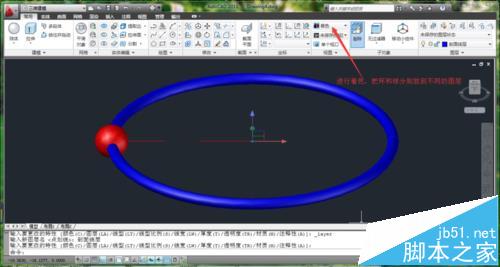

3、选择实体图元中的球体命令，选择前面绘制的直线端点为中心，绘制一个半径为3的球体，如图所示。进行着色处理，分别把环和球放到不同的图层，图层设置请参考下面的经验链接。

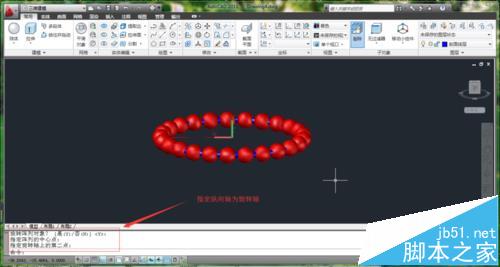

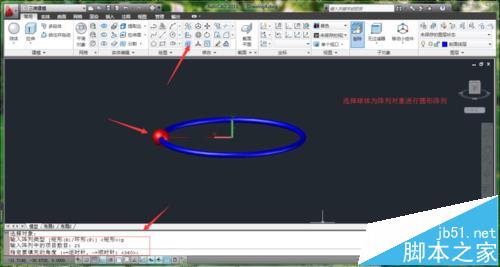

4、选择实体修改中的阵列命令，选取球体为阵列对象进行圆形阵列，旋转轴为纵向轴，旋转中心为环中心，阵列数量为25个，各参数设置如图所示。最后完成效果如图
注意事项：
注意坐标系有多种方法可以转换，在这里绘制直线其实也可以不转换坐标系，沿垂直方向作线段即可。
