在工程图纸绘制中，会经常遇到图纸原装修结构，门窗等等位置变动的情况，但是其他专业的图纸都是根据装修的平面图绘制的，如何改一张图达到改所有图纸的效果呢？下面我们就来看看外部参照的妙用。

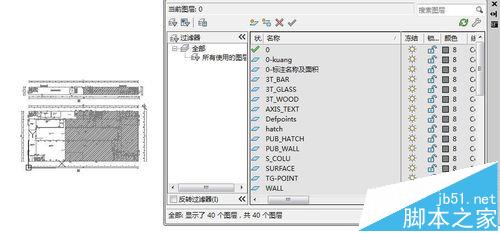

1、首先，我们要做这个外部参照作为其他所有专业的底图，我们将装修的平面图所有线都调整为8号颜色的线

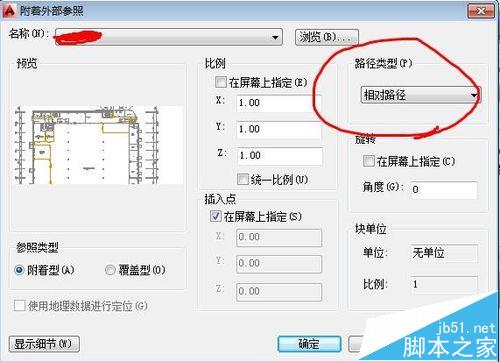

2、要保证插入外部参照的时候，路径类型是相对路径。所有专业都用此方法插入外部参照作为底图。

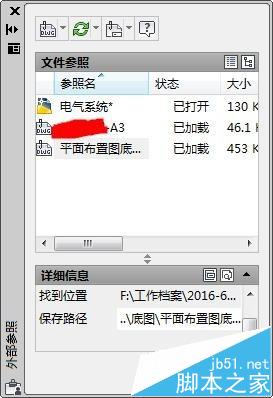

3、外部参照不能绑定，加载进来就可以

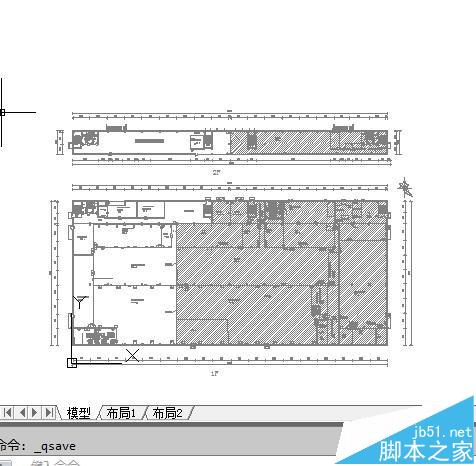

4、如果装修方面变动，我们只需要修改底图，然后保存底图，

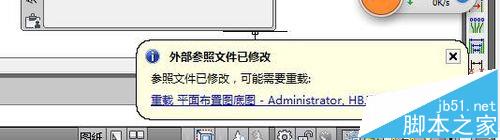

5、打开所需专业的图纸，右下角会跳出重新载入底图，点击一下，底图会自动更改。

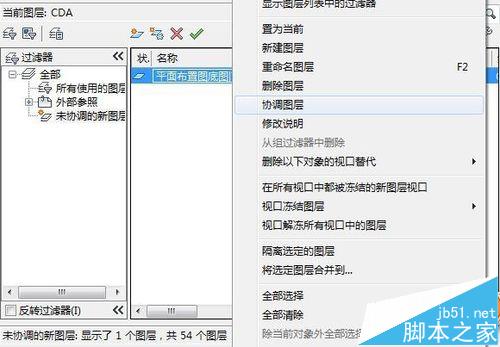

6、根据底图修改自己专业的内容就可以了，不必花心思去考虑修改装修部分，只要问装修工程师要了最新的底图照上面方法操作就好了。有时下面还会出现这个，我们要到图层里面选中未协调图层，右击，点协调图层即可。
